제품 이름: | 광섬유 스위치 장비 | 채널: | 1x16 |
---|---|---|---|
파장: | 1310&1550nm | 모니터링 포트: | RS-232 、 RJ45 |
연결관: | FC / PC 또는 FC / APC | 크기: | 1U 랙 마운트 |
하이 라이트: | 1x16 섬유 광학 스위치,다 채널 광학 스위치 장비,1xN 광학 스위치 단위 |
다중채널 1x16 섬유 광학 스위치 1U 19" 랙마운트 구조
GEZHI 섬유 광학 스위치는 빠른 엇바꾸기 시간의, 고품질 그리고 낮은 삽입 손실을 가진 16port까지 다 채널을 제안합니다. 이 다중채널 1x16 섬유 광학 스위치 선반 산 유형은 기능적인 장치이어 광학적인 노선 통제하고 전환하기. 특정 빈도에 검사되거나 수동으로 전면 패널에서 선정되는 RS232 항구, 이더네트 포트 및 자동차를 통해 통제되는 그것의 깡통. 다중채널 1x16 섬유 광학 스위치 19" 광섬유와 그것의 옥외 케이블 시험, 구성요소 시험 및 다 반점 광학적인 감지기 감시 체계에 광섬유 시험 체계에서 사용되는 1U 랙마운트.
특징
발광 다이오드 표시 패널. 영상 표시, 편리한 가동.
RS232 통제와 이더네트 원격 관리
자동 스캐닝의 채널 그리고 시간 간격은 설치될 수 있습니다.
낮은 삽입 손실, 빠른 엇바꾸기
SerialNet의 높은 신뢰성, 높은 안정성
투명한 전송 신호. 높은 안정성 및 신뢰성.
신청
자동적인 측정
케이블 감시와 유지 체계
FITL
광학적인 네트워크 원격 감시
명세
모수 | 단위 | 지시자 |
채널 아니. | 1xN (N≤16) | |
파장 범위 | nm | 1260~1650 |
파장을 시험하십시오 | nm | 1310/1550 |
삽입 손실 | dB | Typ: 최대 ≤0.8dB: ≤1.5 dB |
반복성 | dB | ≤ ±0.02 |
복귀 손실 | dB | ≥ 45 |
누화 | dB | ≥ 70 |
WDL | dB | ≤ 0.25 |
PDL | dB | ≤ 0.1 |
눈 힘 | MW | ≤ 500 |
엇바꾸기 시간 | Ms | ≤10 Ms (인접한 수로의 순서 스위치 시간) |
섬유 유형 | SM (9/125um) | |
연결관 | FC/PC, FC/APC |
모수 | 단위 | 지시자 |
채널 아니. | 1xN (N≤16) | |
파장 범위 | nm | 1260~1650 |
파장을 시험하십시오 | nm | 1310/1550 |
삽입 손실 | dB | Typ: 최대 ≤0.8dB: ≤1.5 dB |
반복성 | dB | ≤ ±0.02 |
복귀 손실 | dB | ≥ 45 |
누화 | dB | ≥ 70 |
WDL | dB | ≤ 0.25 |
PDL | dB | ≤ 0.1 |
눈 힘 | MW | ≤ 500 |
엇바꾸기 시간 | Ms | ≤10 Ms (인접한 수로의 순서 스위치 시간) |
섬유 유형 | SM (9/125um) | |
연결관 | FC/PC, FC/APC |
감시 항구 | RJ45, RS-232 | |
작동 전력 공급 (마개 유형) |
V |
AC: 85~ 265 (50/60Hz) |
전력 소비 | W | < 10 |
작용 온도 | ℃ | -5 ~ 55 |
크기 | mm | 1U: 483 x 250 x 45 |

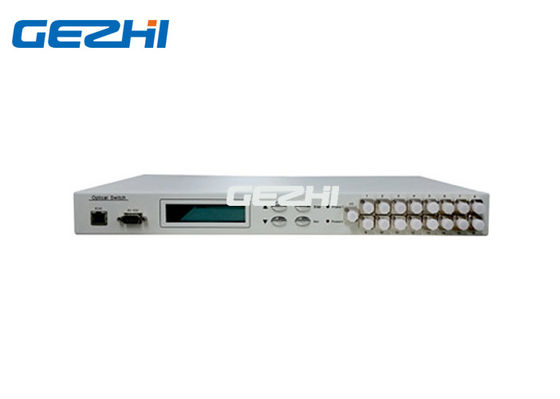

설명할 것이다 패널:
◆ RJ45: 통신 네트워크 관리 공용영역;
◆ RS-232: Rs- 직렬 인터페이스; RS232 직렬 통신 공용영역;
◆ LCD: 정보를 직접 표시하는 장치;
◆ ▲: 위로 움직일 것이다 열쇠; ▼: 내려갈 것이다 열쇠; 들어가십시오: 결정할 것이다 열쇠;
Esc: 취소할 것이다 열쇠.
◆ 힘: 힘 빛; 과실: 말썽 램프;
◆ com 1~16년: 섬유공용영역;

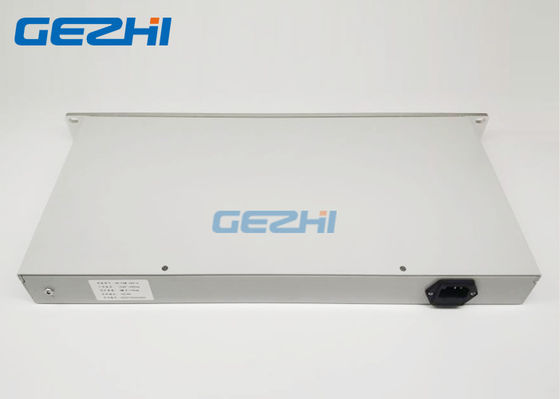

뒷판
◆ AC: 85~265V: 전원 공용영역;
온/오프 ◆: 전력 공급의 마스터 스위치;
