선반 산 풀그릴 포좌 1x16 Benchtop 광학 스위치


Benchtop/선반 산 풀그릴 포좌 1x16 광학 스위치 장비

GEZHI Benchtop/선반 산 빠른 엇바꾸기 시간의, 고품질과 낮은 삽입 손실을 가진 16port까지 풀그릴 포좌 1x16 광학 스위치 장비. 이 Benchtop/선반 산 풀그릴 포좌 1x16 광학 스위치 장비는 기능적인 장치이어 광학적인 노선 통제하고 전환하기. 특정 빈도에 검사되거나 수동으로 전면 패널에서 선정되는 RS232 항구, 이더네트 포트 및 자동차를 통해 통제되는 그것의 깡통. 눈 섬유 전달계에서는, 그것은 광학적인 노선 통제, 랜, 광원/변화하고, 이더네트 등의 변화를 보호하는 발견자를 위해 사용됩니다. 광섬유 시험 체계에서는, 그것은 광섬유와 광섬유 장치 시험, 네트워크 테스트, 야외 광케이블 테스트 그리고 광섬유에게 느끼기를 위해 사용됩니다.

특징

발광 다이오드 표시 패널. 영상 표시, 편리한 가동.
자동 스캐닝의 채널 그리고 시간 간격은 설치될 수 있습니다.

RS232 통제와 이더네트 원격 관리

낮은 삽입 손실, 빠른 엇바꾸기

신청

체계 테스트

명세





설명할 것이다 패널:

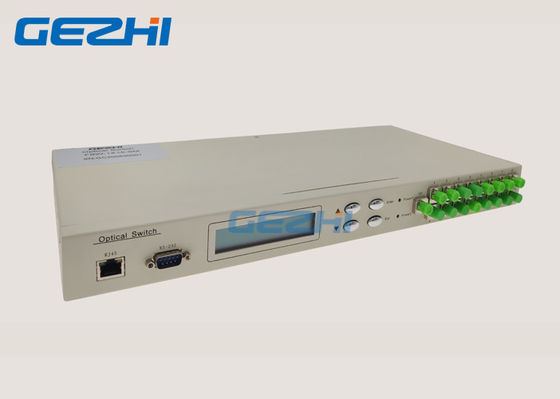

전면 패널



(1) 의 이더네트를 위한 RJ45 항구, RS 232 연속되는 항구: 감시를 위한 항구.

(2) 의 광학적인 항구: COM 입력 포트, 1, 2, 3,4는 개인 부속을 나타냅니다.

(3) 의 LCD 전시 스크린: 장비, 현재 수로 및 관련 정보의 주소를 위해 전시.

(4) 의 ▲--Up; ▼--Down; 들어가 확인하십시오; Esc 취소.

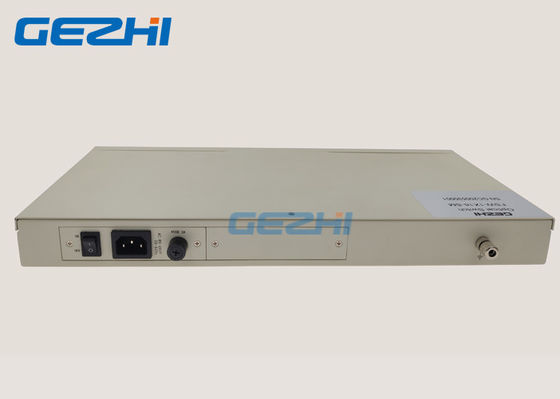

뒷판

(1) 의 힘: 작동 전력 공급을 위한 표시. (단 하나 힘 또는 유효한 이중 힘)





내부 가벼운 경로 도표

1xN 광섬유 스위치를 위한 안 광속 경로의 도표

통신 인터페이스

(1), RS-232

컴퓨터에 연결될 때, 두 끝 전부의 DB9 직렬 포트 crosswire는 적용되어야 합니다. #2가의 두 끝 전부의 #3 케이블 교차했다는 것을 연결되어야 한다는 것을 의미합니다, #5 케이블은 합동된 인접이어야 하고, 나머지는 빠질 수 있었습니다.

(2), RJ45

, 선을 통해서 스위치를 통해서 컴퓨터에 연결될 때 적용되어야 합니다. (정확한 순서는 1 주황색 백색, 2 주황색, 3 녹색 백색, 4 파랗고, 5 파란 백색, 6 녹색, 7 갈색 백색, 8 갈색 입니다.)

컴퓨터에 직접 연결될 때, crosswire는 적용되어야 합니다. (1개의 끝은 1 주황색 백색, 2 주황색, 3 녹색 백색, 4 파랗고, 5 파란 백색, 8 갈색 6 녹색, 7 갈색 백색 입니다. 또 다른 끝은 1 녹색 백색, 2 녹색, 3 주황색 백색, 4 파랗고, 5 파란 백색, 6 - 오렌지, 7 - 갈색 백색, 8 갈색입니다.)
