낮은 삽입 손실 선반 1650nm 1X8 광학 스위치 장비

낮은 삽입 손실 선반 1×N (N≤16) 광학 스위치 장비 FSW-1X8-U

GEZHI의 낮은 삽입 손실 선반 1×N (N≤16) 광학 스위치 장비 FSW-1X8-U는 광학적인 경로 변환 제품을 깨닫는 광학 스위치의 사용 입니다. 낮은 삽입 손실 선반 1×N (N≤16) 광학 스위치 장비 FSW-1X8-U는 산출 또는 입력 섬유의 8 수에 1개의 일반적인 섬유의 자동화하다 반복 가능 연결을 허용합니다. 이 1x8 선반 산 섬유 광학 스위치는 양지향성 이고 1x8 또는 8x1에서 방향 사용될 수 있습니다.

광학적인 노선 통제하고 전환하기의 능력으로. FSW-1x8-U 선반 산 광학적인 Siwtches는 전면 패널에서 수동으로 선정되거나 RS232 항구를 통해, 이더네트 포트 통제되고 특정 빈도에 자동 검사될 수 있습니다. 광섬유 전달계에서는, GEZHI의 FSW-1x8-U 선반 산 광학적인 Siwtches는 다중채널 섬유 감시, 다 광원 발견자 선택 및 광섬유 경로 보호 등을 위해 사용됩니다. 게다가, GEZHI의 FSW-1x8-U 선반 산 광학적인 Siwtches는 또한 광섬유와 그것의 구성요소 시험, 옥외 케이블 시험 및 다 반점 광학적인 감지기 감시 체계를 위해 광섬유 시험 체계에서 사용됩니다.

특징

낮은 삽입 손실, 빠른 엇바꾸기

RS232 통제와 RJ45 이더네트 원격 관리
SerialNet의 높은 신뢰성, 높은 안정성
투명한 전송 신호. 높은 안정성 및 신뢰성

발광 다이오드 표시 패널. 영상 표시, 편리한 가동
자동 스캐닝의 채널 그리고 시간 간격은 설치될 수 있습니다


신청

케이블 감시와 유지 체계

FITL
자동적인 측정

광학적인 네트워크 원격 감시

명세

모수	단위	지시자
단위 유형		FSW-1x8-U
파장 범위	nm	1260~1650nm
파장을 시험하십시오	nm	1310/1550 nm
삽입 손실	dB	Typ. ≤0.8dB, Max.≤1.5 dB
반복성	dB	≤ 0.02
복귀 손실	dB	≥ 55
누화	dB	≥ 70
WDL	dB	≤ 0.25
PDL	dB	≤ 0.05
광학적인 힘	MW	≤ 500
엇바꾸기 시간	Ms	≤10 Ms (인접한 수로)
섬유 유형	um	9/125
연결관		FC/APC
감시 항구		RJ45 & RS-232
작동 전력 공급 (마개 유형)	V	AC: 100~ 240 (50/60Hz)
전력 소비	W	< 10
작용 온도	℃	-10 ~ 60
크기	mm	1U: 483 x 230 x 45



낮은 삽입 손실 선반 1×N (N≤16) 광학 스위치 장비 FSW-1X8-U

설명할 것이다 패널:

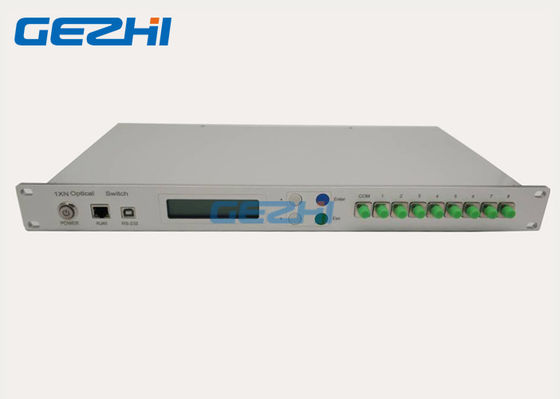

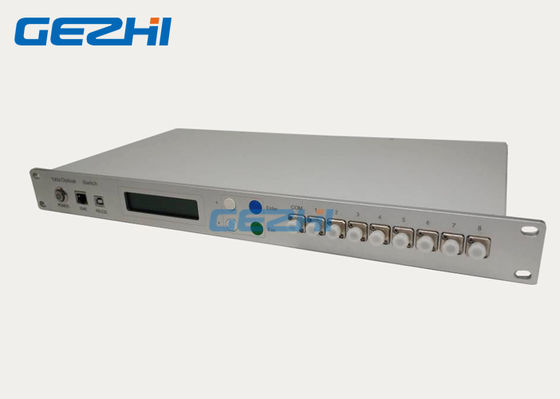

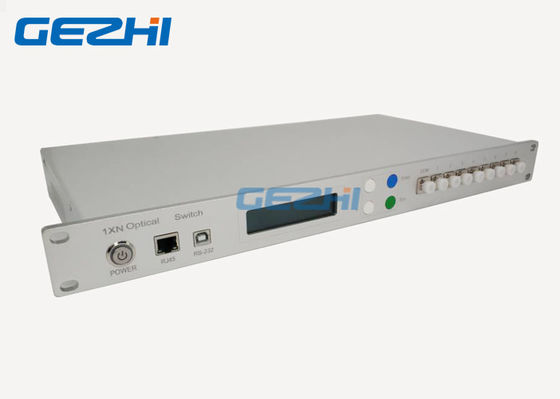

전면 패널

◆Power: 전력 공급의 마스터 스위치

◆RJ45: 통신 네트워크 관리 공용영역;

◆RS-232: Rs- 직렬 인터페이스; RS232 직렬 통신 공용영역;

◆LCD: 정보를 직접 표시하는 장치;

◆▲: 위로 움직일 것이다 열쇠; ▼: 내려갈 것이다 열쇠; 들어가십시오: 결정할 것이다 열쇠;

Esc: 취소할 것이다 열쇠;

◆com, 1~8: 섬유 공용영역;

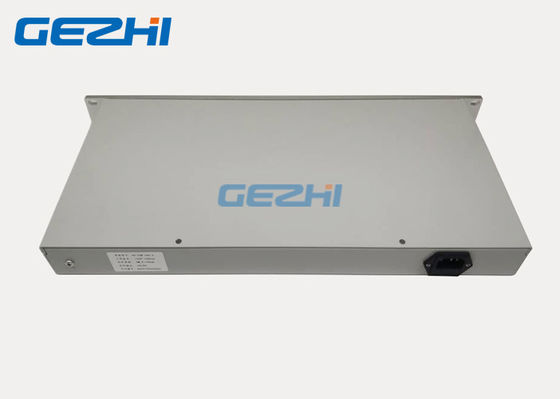

뒷판

◆AC: 100~240V: 전원 공용영역;
