상품 이름: | 2x2A 광 스위치 모듈 | 파장: | 1260~1650nm |
---|---|---|---|
유형을 통제하십시오: | 비 걸쇠를 걸거나 걸쇠를 걸기 | 전원 공급기: | 5v |
연결관: | SC / UPC 또는 다른 사람 | 힘: | ≤500mW |
하이 라이트: | 2x2 기계식 광스위치 모듈,500mW 기계적 광 스위치 모듈,1650nm 광섬유 Ethernet 케이블 |
2x2 크로스 / 바 기계의 광 스위치 모듈
GEZHI 포토닉스 주식회사 'S 2x2 광 스위치는 크로스-바 스위치입니다. 그것은 2 / 2 (2x2) 공항을 가지고 있습니다. 스위치는 크로스의 미국과 동시에 변호사 사이의 광학 신호 포트의 관계를 바꿉니다. 이 장치는 쉽게 잘 믿는 OADM, 광학 대도시 네트워크에서, 또는 시험 / 감시 설비에서 폭넓은 응용을 가지고 있습니다.
단일모드 섬유 (9/125 마이크론) 또는 멀티 모드 광섬유와 2x2 크로스 / 바 광 스위치는 제공될 수 있습니다. 래칭하거나 논-라칭 타입은 이용 가능합니다. 이 스위치는 저삽입 손실, 하이 채널 차단, 넓은 파장 범위를 가집니다.
특징
애플리케이션
상술
매개 변수
|
GZ-FSW-2×2A | ||
파장 범위 | 별거 안 해 | 850±40/1300±40 | 1260~1650 |
작동 애버렁스 | 별거 안 해 | 850/1300 | 1310/1490/1550/1625/1650 |
삽입 손실 | dB | Typ :0.8 맥스 :1.2 | Typ :0.7 맥스 :1.0 |
반사 특성 | dB | MM≥30 SM≥50 | |
혼선 | dB | MM≥35 SM≥55 | |
PDL | dB | ≤0.05 | |
윈도우 드라이버 라이브러리 | dB | ≤0.25 | |
토쿄 디즈니랜드 | dB | ≤0.25 | |
반복성 | dB | ≤±0.02 | |
전원 공급기 | V | 3.0 또는 5.0 | |
수명 | 시간 | ≥107 | |
스위치 시간 | 부인 | ≤8 | |
송신 전력 | mW | ≤500 | |
작동 온도 | C | -20~+70 | |
저장 온도 | C | -40~+85 | |
차원 | 밀리미터 | (L)55.0×(W)30.0×(H)12.8 특화는 이용 가능합니다. |
광학 경로
순서 정보
GZ-FSW-2×2A-x-xx-x-x-x-xx-x-x
방식 | 사고 방식 | 전압형 | 제어 모델 | 섬유형 | 파이버 직경 | 화이버 길이 | 연결기 |
S=SM M=MM |
85=850nm 13=1310nm 15=1550nm 13/15=1310/1550nm X=Others |
3=3V 5=5V |
L=Latching N=Non- 래칭 |
5=50/125 6=62.5/125 9=9/125 X=Others |
25=250um 90=900um 20=2.0mm 30=3.0mm X=Others |
1=1m 2=1.5m X=Others |
0=None X=Others |

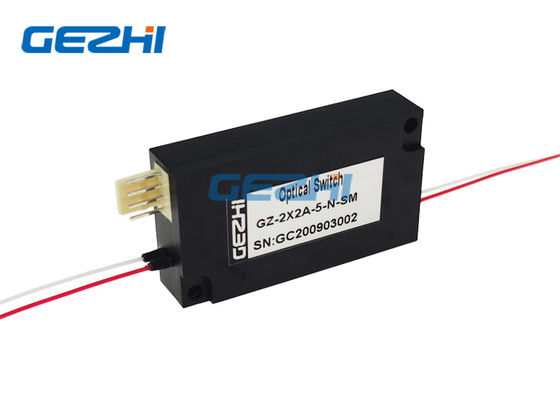

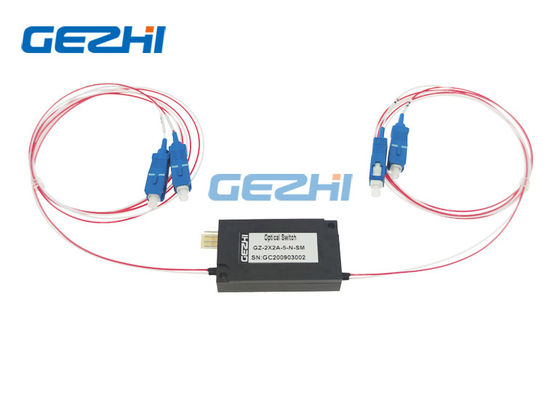

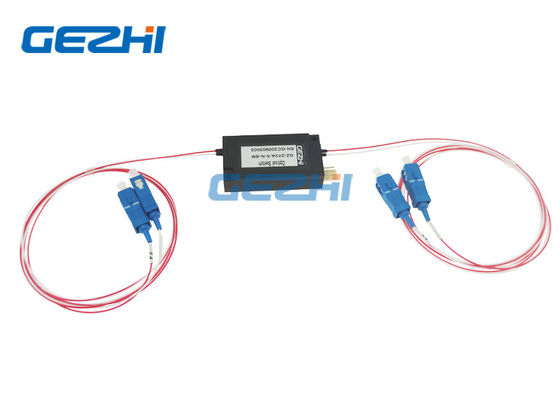

2x2 교차하는 / 바 광 스위치 모듈 그림
