상품 이름: | OBP 시스템 | 파장: | 1310&1550nm |
---|---|---|---|
네트워크 인터페이스: | RJ45 / RS-232 (또는 알에스 485 방식) | 연결관: | SC/PC |
광학력은 이릅니다: | -50 ~ +23 데이터 베이스 관리 프로그램 | 사이즈: | 19 " 1U |
하이 라이트: | ADM 광학 바이패스 보호 스위치,1550nm 광학 바이패스 보호 스위치,5W 광섬유 보호 스위치 |

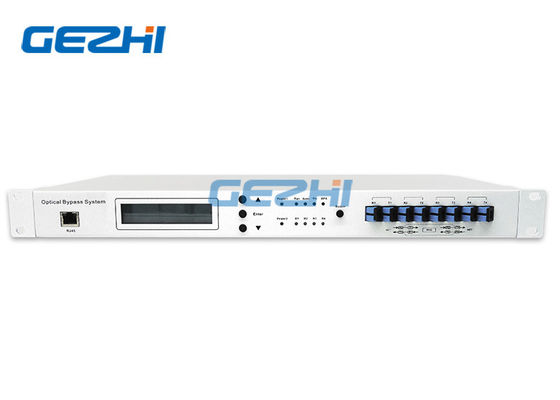

ADM을 위한 광섬유 보호에서 광학 바이패스 보호 스위치
약간의 네트워크 토폴로지에서, 이러한 아웃렛들에 끝나는 교통에 그러나 또한 네트워크 중 나머지에 뿐만 아니라 네트워크 장비 또는 정전의 실패는 영향을 가질 수 있습니다. 그와 같은 시나리오를 위한 가장 효과적인 해결책은 교통이 불량 노드를 우회할 수 있게 허락하는 바이패스 시스템입니다.
광학 바이패스 보호는 전체 네트워크 통신의 고장을 피하기 위한 광학 전송 네트워크에서 고장 노드를 우회할 수 있는 일종의 지적 광스위치 시스템입니다. 그것은 자동적으로 전환할 수 있골 때 이음매의 전원 끄기 또는 신호 장애를 발견합니다.
기술적인 매개 변수
매개 변수 | 유닛 | |
교대 시간 | 부인 | < 30=""> |
스탠더드기즈링 사고 방식 | 별거 안 해 | 1310 & 1550 |
광학 전원 범위 | 데이터 베이스 관리 프로그램 | -50 ~ +23 데이터 베이스 관리 프로그램 |
광학력 정확도 | ± 5% | |
삽입 손실 | dB | <1> |
혼선 | dB | > 50 |
반사 특성 | dB | > 45 |
MAX 출력 허용한도 | 밀리와트 | 300 |
소비 전력 | W | < 5=""> |
광 커넥터 | SC / PC | |
네트워크 인터페이스 | RJ45 / RS-232 (또는 알에스 485 방식) | |
작동 온도 | C | -10 ~ 55 |
저장 온도 | C | -20 ~ 70 |
전원 공급기 | DC :36 ~ 72V | |
AC :85 ~ 264V | ||
경우 | 19' 1U |
특징
자료 비율, 포맷과 사고 방식으로부터 독립합니다.
네트워크 응용에 적합하도록 대단히 쉽게 잘 믿습니다.
단순한, 플러그-앤-플레이 설치.
사용자가 선택 가능한 르베르티브와 비복구성 방식.
래칭하는 광 스위치.
프런트 패널 LED와 원거리 경보.
애플리케이션
어떠한 데이터 형태에서 ADM 전송을 위한 광섬유 보호.
섬유링을 위한 광학 전담 절체.
광학 바이패스 보호 스위치는 둘다 매뉴얼이고 자동 스위칭 모드를 제공합니다. 수동 모드로, 시스템은 사용자로부터 지휘를 기반으로 단지 광학 경로를 바꿉니다. 자동 모드로, 시스템 스위치는 발견된 전원 수준과 프리셋 임계치에 근거했습니다. 자동 모드 하에, 시스템은 르베르티브 또는 비복구성 방식일 예정일 수 있습니다. 르베르티브 방식 하에, 시스템은 장애 상태가 깨끗이 되는 후에 자동적으로 작업 경로로 다시 바꿉니다. 비복구성 방식 하에, 시스템은 돌아가지 않습니다.
우회 보호에 대한 필요가 선형 네트워크에 직관적인 동안, 다른 토폴로지는 또한 그것으로 이익을 얻을 수 있습니다. 한 경우는 셀프-헤알링 능력이 단일 고장으로 제한되는 환형망입니다. 링 토폴로지 네트워크는 단일 노드의 한 개의 광섬유 절단 또는 실패에서 회복할 수 있습니다 : 불량 노드에서 종결된 트래픽은 잃어버리지만, 그러나 네트워크 중 나머지가 계속 작용합니다. 홍수와 정전의 대상인 메드로 네트워크와 같은 약간의 사례에, 다수 동시 실패는 가능성이 있고 반지의 고유 탄성이 불충분합니다. 심지어 불법 집단은 그것의 셀프-헤알링 작전을 유지할 멀티 노드 장애 상황에서 조차 그렇게 모든 불량 노드를 우회하면서, 각각 이음매에 있는 바이패스스위치를 사용하는 것 다중 장애로부터의 보호를 제공합니다. 바이패스 시스템이 어떻게 다중 장애에게서 벨소리를 보호할 수 있는지 형태는 보여줍니다.
