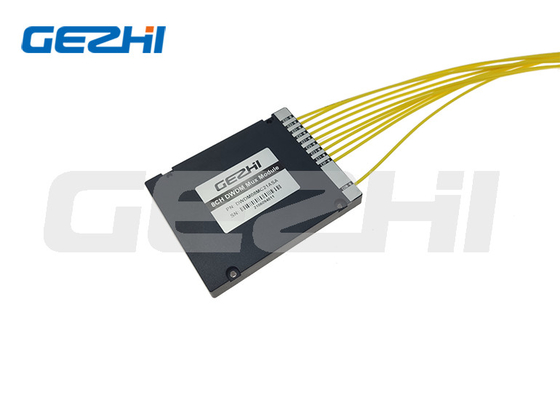

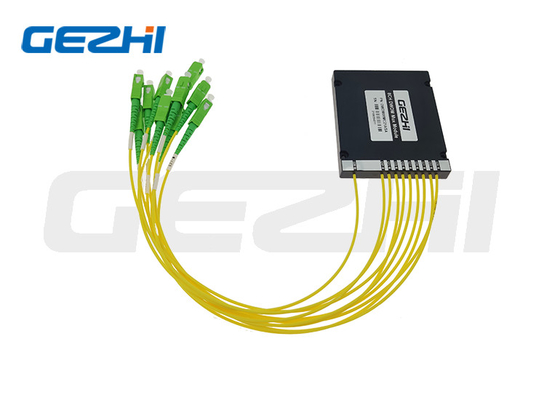

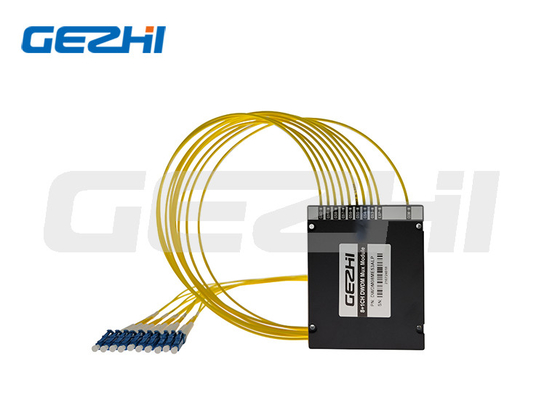

8CH DWDM 모듈 2In1 랙 듀얼 파이버 DWDM mux 수동 필터 1x8 채널 네트워크
DWDM (Dense Wavelength Division Multiplexing) 는 하나의 섬유로 전송될 수 있는 광파수들의 집합을 결합한 것입니다.이 DWDM 모듈은 GEZHI Photonics가 얇은 필름 코팅 기술을 기반으로 합니다.이것은 기존 광섬유 척추에 대역폭을 증가시키는 데 사용되는 레이저 기술입니다. 광섬유 네트워크가 여러 파장의 신호를 동시에 전송 할 수 있습니다.
게지 광학은 사용자 정의 채널, 파장, 전력, 섬유 유형 및 커넥터 유형으로 DWDM Mux Demux의 전체 범위를 제공합니다. 또한 낮은 삽입 유형이 제공됩니다.
| 낮은 삽입 손실 |
| 고독 한 곳 |
| 높은 안정성 및 신뢰성 |
| 산업용 작동 온도 |
| (-40~+80°C)사용 가능) |
| 맞춤형 패키지 유형 |
| 스테인리스 스틸 튜브, ABS 박스, ABS 플러그인 모듈, LGX 차시, 랙 마운트 |
사양
|
매개 변수
|
단위
|
8+1CH DWDM Mux+Demux
|
|
채널 번호
|
--
|
8+1CH
|
|
오퍼레이션 파장
|
nm
|
C53~C60+ 업그레이드+1% 모니터 포트
|
|
채널 중앙 파장
|
nm
|
ITU-T 네트워크 @DWDM
|
|
채널 패스밴드
|
nm
|
0.8 (100Ghz)
|
|
삽입 손실 @PB
|
dB
|
<2.8
|
|
Mux 1% 모니터링
|
dB
|
< 24.3
|
|
델맥스 1% 모니터링
|
dB
|
< 215
|
|
격리 @접근 채널
|
dB
|
>30
|
|
격리 @접근하지 않은 채널
|
dB
|
>34
|
|
격리 @ 반사 채널
|
dB
|
>15
|
|
패스밴드 리플
|
dB
|
<0.5
|
|
양극화 의존적 인 손실
|
dB
|
<0.15
|
|
양극화 모드 분산
|
ps
|
<0.1
|
|
방향성 및 수익 손실
|
dB
|
가이드: >50 수익 손실:>45
|
|
전력 처리
|
mW
|
<500
|
|
커넥터
|
--
|
SC/UPC 또는 사용자 정의
|
|
섬유 종류
|
--
|
SMF-28e 또는 사용자 정의
|
|
작동 온도
|
°C
|
-20 ~ +70
|
|
저장 온도
|
°C
|
-40 ~ +85
|
|
패키지 크기
|
mm
|
4 슬롯 19" 1U 랙마운트
|
|
게지의 이중 섬유 DWDM mux 수동 필터 1x8 채널 네트워크는 네트워크 확장을 위해 고 용량 단말 DWDM 솔루션을 제공합니다.이 이중 섬유 DWDM mux 수동 필터 1x8 채널 네트워크는 파장이 100GHz 그리드에서 C-밴드에서 단단히 함께 포장되는 장거리 전송에 사용됩니다 (0이중 섬유 DWDM mux 수동 필터 1x8 채널 네트워크는 프로토콜 투명하고 SDH/SONET, 10/1G 이더넷, 16/8/4/2/1G 섬유 채널, CATV, FTTx,등등.
이중 섬유 DWDM mux 수동 필터 1x8 채널 네트워크
8채널 광섬유 멀티플렉서 광적 수동 DWDM Mux 모듈
듀얼 파이버 DWDM
주문 정보
|
CWDM
|
채널 수
|
구성
|
첫 번째 채널
|
마지막 채널
|
모듈 유형
|
케이블 종류
|
섬유 길이
|
커넥터
|
|
CWDM
|
01=1 CH
02=2 CH
03=3 CH
...
16=16CH
17=17CH
18=18CH
...
|
M=Mux
D=Demux
A=Mux+Demux
|
27=1270
29=1290
...
47=1470
S=특정
|
27=1270
29=1290
...
47=1470
S=특정
|
A1=ABS 상자 100x80x10mm
A2=ABS 상자 120x80x18mm
A3=ABS 상자 140x115x18mm
L1=LGX 129*29*130mm
L2=LGX 2 슬롯 랙에 삽입
L4=LGX 4 슬롯 랙에 삽입
R1=19" 1 U 랙
R2=2 슬롯 19′′1U 랙
R4=4 슬롯 19′′1U 랙
S=특정
|
09=900um 느슨 튜브
20=2.0mm
30=3.0mm
|
05=0.5m
10=1.0m
15=1.5m
S=특정
|
00=무함께
LP=LC/UPC
LA=LC/APC
SP=SC/UPC
SA=SC/APC
FP=FC/UPC
FA=FC/APC
S=특정
|
FAQ
Q1:샘플 주문을 받을 수 있나요? MOQ는 얼마인가요?
A1: 샘플 주문은 테스트하고 품질을 확인하는 것이 좋습니다. 우리는하지 않습니다MOQ, 1pcs 샘플이 제공됩니다.또한 혼합 샘플도 허용됩니다.
Q2: 납품시간은 얼마입니까?
A2: 일반적인 납품 시간은 약 1주입니다.대량 및 특수 제품에 대해서는 판매 담당자와 납품 시간을 확인하십시오.하지만 우리는 어떤 제품에 대한 재료를 보관합니다.지불을 받은 후 1-3일 후에 배송할 수 있습니다.
Q3:지불 조건은?
A3: 지불 기간: T/T, Paypal,웨스턴 유니온현금 결제, 알리바바 등
Q4: 당신의 보증 기간은 무엇입니까?
A4: 3년 보증.
Q5: 우리 자신의 로고, 라벨 및 패키지를 사용할 수 있습니까?
A5: 예, 우리는 OEM 서비스를 제공 할 수 있습니다. 귀하의 요구 사항에 따라 제품 레이블, 로고, PN, SN, 패키지를 디자인합니다.
