| 커넥터 |
섬유 채널 |
|
|

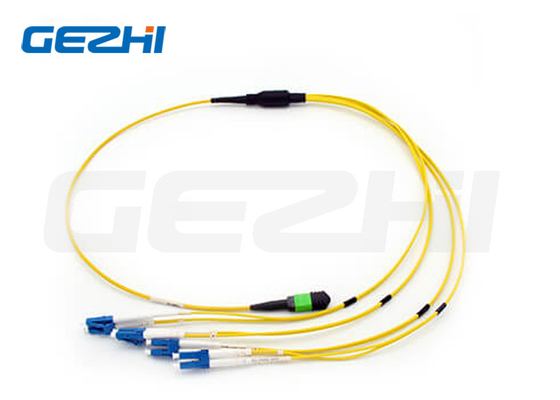

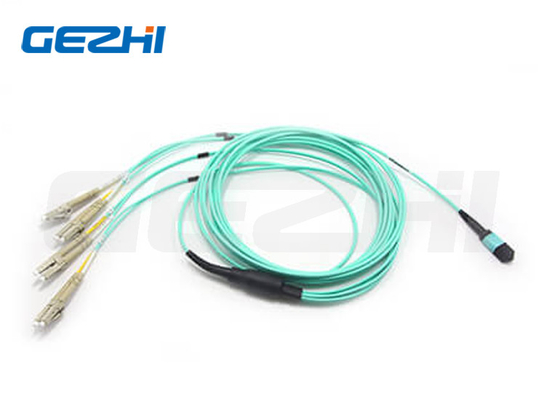

| MPO 여성 커넥터 |
8 섬유 |
| 참고: 여성 커넥터는 남성 커넥터 타입과 연결되어야 합니다. |
| 커넥터 |
참조 |
주거실 세부 정보 |
| MPO 단일 모드 |
IEC 61754-7 |
SM APC: 녹색 커넥터 + 검은 부트 (표준 손실 MPO)
SM APC: 노란색 커넥터 + 검은색 부트 (슈퍼 저손실 MPO)
|
| MPO 멀티모드 |
IEC 61754-7 |
OM1&OM2 PC: 베이지 커넥터 + 검은 부트 (표준 손실 MPO)
OM3&OM4 PC: 아쿠아 커넥터 + 블랙 부트 (표준&슈퍼 저손실 MPO)
OM3&OM4 PC: 헤더 바이올렛 커넥터 + 블랙 부트 (표준 손실 MPO)
|
· IEC 표준 IEC-61754-7; IEC61755, Telcordia GR-1435-CORE, JIS C5982; TIA-604-5 ((FOCIS5) 에 적합합니다.
· TIA-568-C에 따라 구조화 된 케이블
· 10G 섬유 채널 컴플라이언스
· 40G 및 100G IEEE 802.3
다른 커넥터 산업 표준:
SC: TIA/EIA, FOCIS3, GR-326.NTT-SC IEC61754-4 및 JIS C5973.
LC: TIA/EIA, FOCIS10, GR-326 EIA/TIA-604-10, IEC61754-20 및 JIS C5973.
FC: EIA /TIA-604-04, FOCIS4, NTT-FC, GR-326. IEC61754-13 및 JIS C5973
ST: TIA/EIA, FOCIS2, GR-326. IEC61754-2 및 JIS C5973 등.
E2000: IEC61754-15
사용 가능
G657A1 MPO-LC, MPO-SC, MPO-FC, MPO-SC, MPO-ST, MPO-E2000
G657A2/B2 MPO-LC, MPO-SC, MPO-FC, MPO-SC, MPO-ST, MPO-E2000
G657B3 MPO-LC, MPO-SC, MPO-FC, MPO-SC, MPO-ST, MPO-E2000
OM1 62.5/125 MPO-LC, MPO-SC, MPO-FC, MPO-SC, MPO-ST, MPO-E2000
OM2 50/125 MPO-LC, MPO-SC, MPO-FC, MPO-SC, MPO-ST, MPO-E2000
OM3 50/125 MPO-LC, MPO-SC, MPO-FC, MPO-SC, MPO-ST, MPO-E2000
OM4 50/125 MPO-LC, MPO-SC, MPO-FC, MPO-SC, MPO-ST, MPO-E2000
OM5 50/125 MPO-LC, MPO-SC, MPO-FC, MPO-SC, MPO-ST, MPO-E2000
MPO 끝면 3D 간섭 지수
| 항목 (IEC-61300-3-30) |
최소 |
최대 |
| 곡선 반지름 (mm) |
ROC-X ((ABS) |
2000 |
|
| ROC-Y ((ABS) |
50mm |
|
| 각 |
각 X |
-0.2° |
-0.2° |
| Y 각 |
APC |
70.85° |
80.15° |
| PC |
-0.2° |
-0.2° |
| 섬유 높이 (nm) |
1000nm |
3500nm |
| 최대.DH.모든 섬유: |
-300nm |
300nm |
| DH.Adj: |
-300nm |
300nm |
| DH.Ave 섬유: |
-300nm |
300nm |
| 코어 디프: |
SM |
제1호 |
제1호 |
| MM |
-200nm |
300nm |
LC 끝면 기하학 3D 간섭 지수
| 부문 |
커넥터 |
PC 끝면 |
APC 끝면 |
| 곡선 반지름 |
SC/FC/ST |
10~25mm |
5~12mm |
| LC/MU |
7~25mm |
5~15mm |
| 아펙스 오프셋 |
≤50m |
| 섬유 구형 높이 |
+/- 100 nm |
| 각 오프셋 |
------ |
8°±0.5° |
LC 최종 표면 품질 (SM)
| 구역 |
범위 (μm) |
긁힘 |
결함 |
참조 |
| A: 핵심 |
0~25 |
아무 것도 |
아무 것도 |
IEC 61300-3-35:2015 |
| B: 가루 |
25 ~ 115 |
아무 것도 |
아무 것도 |
| C: 접착제 |
115 ~ 135 |
아무 것도 |
아무 것도 |
| D: 연락 |
135 ~ 250 |
아무 것도 |
아무 것도 |
| E: 나머지 페룰 |
아무 것도 |
아무 것도 |
LC 끝면 질 (MM)
| 구역 |
범위 (μm) |
긁힘 |
결함 |
참조 |
| A: 핵심 |
0~65 |
아무 것도 |
아무 것도 |
IEC 61300-3-35:2015 |
| B: 가루 |
65 ~ 115 |
아무 것도 |
아무 것도 |
| C: 접착제 |
115 ~ 135 |
아무 것도 |
아무 것도 |
| D: 연락 |
135 ~ 250 |
아무 것도 |
아무 것도 |
| E: 나머지 페룰 |
아무 것도 |
아무 것도
|
케이블 도면
