제품 상세 정보:
결제 및 배송 조건:
|
| 사용: | FTTH FTTA FTTX | 네트워크: | 4G |
|---|---|---|---|
| 제품 이름: | 62.5/125um 650nm 광섬유 스플리터 | 섬유심: | 62.5um |
| 섬유가 겹쳐지는 디마터: | 125 um | 접속구의 형태: | SC FC LC ST MU 등 또는 없거나 |
| 패키지 방식: | ABS 박스 | ||
| 하이 라이트: | FTTX 멀티모드 섬유 분할기,650nm 멀티모드 섬유 분할기,FTTX 멀티모드 스플리터 |
||

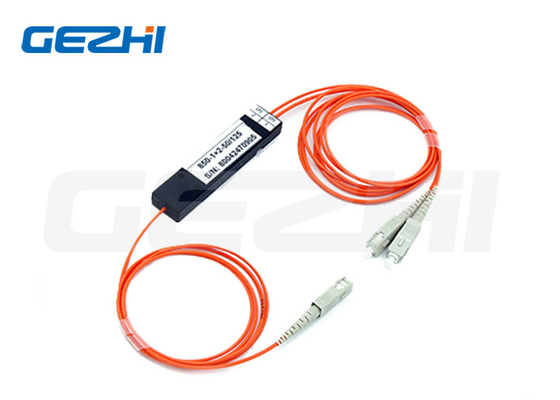

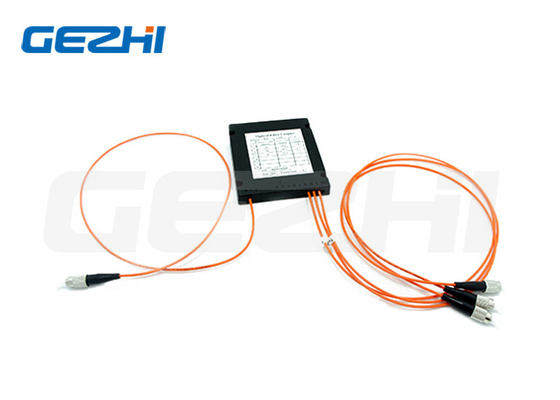

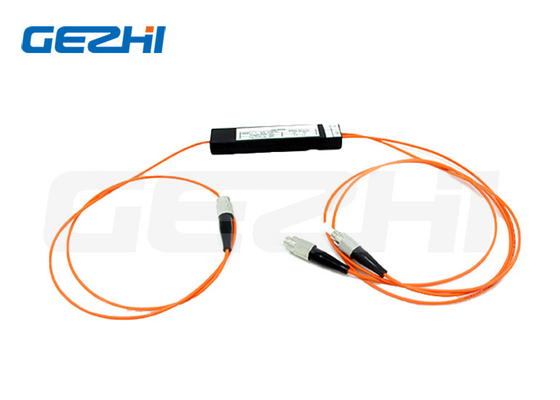

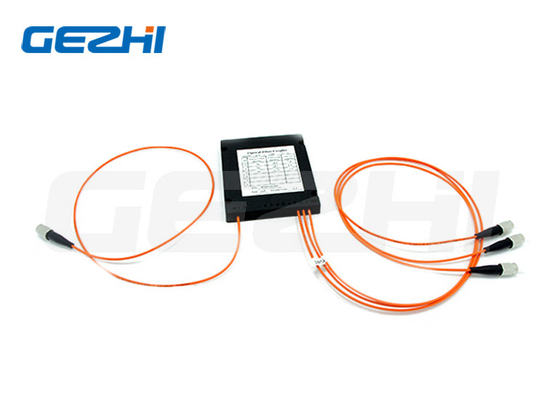

공장 멀티모드 MM 62.5/125um 650nm 50/50 커플러 광섬유 스플리터
제품 설명
융합된 바이코닉 테이퍼 (FBT) 결합기, 또한 FBT 스플리터라고 불립니다. 전통적인 기술을 기반으로, 그것은 두 개 이상의 광섬유를 묶는 것입니다.그리고 나서 콘 기계 녹는 스트레칭을 당기는, 및 비율의 변화를 실시간 모니터링, 녹기 스트레칭 후 스펙트럼 비율 요구 사항, 한쪽은 입력으로 단일 섬유 (절단 나머지) 를 유지,다른 끝은 다채널 출력.
GPON FTTx 네트워크의 핵심 구성 요소 중 하나로서, optical splitters can be placed in the Central Office or in one of the distribution points (outdoor or indoor) because the FBT coupler are highly stable for multiport optical signal splitting with low insertion lossFBT 결합기는 통신 장비, CATV 네트워크 및 테스트 장비의 전력 분할 및 터킹을 위해 설계되었습니다.
사양
| 매개 변수 | 멀티모드 표준 섬유 결합기 | |
| 연결 비율 (%) | 50/50 | |
| 등급 | P급 | 등급 |
| 과도한 손실 (유형적) (dB) | 0.7 | 1.0 |
| 최대 삽입 손실 (dB) | 4.2 | 4.5 |
| 균일성 (최대) (dB) | 0.6 | 0.8 |
| 지침성 (min) (dB) | 35 | |
| 작동 파장 ((nm) | 800~1600 | |
| 중앙 파장 (nm) | 850 또는 1310 또는 1550 | |
| 작동 온도 ((°C) | -20~+85 | |
| 섬유 종류 | 코닝 멀티모드 50/125, 62.5/125 | |
| 섬유 돼지 꼬리 길 (m) | 1m 또는 맞춤형 길이 | |
| 포트 구성 | 1×2 또는 2×2 | |
| 크기 (mm) | 패키지 D,E,G | |
연결 비율 / 삽입 손실 변환 차트
| 결합 비율 | 삽입 손실 | |
| 연결 비율 (%) | 프리미엄급 | 등급 |
| 40/60 | 50.2/3.3 | 50.6/37 |
| 30/70 | 60.5/2.6 | 70.0/3.0 |
| 20/80 | 80.4/2.0 | 80.8/2.5 |
| 10/90 | 110.8/1.5 | 120.3/2.0 |
*LED 광원을 사용하여 안정 모드 상태에서 측정
패키지 크기와 삐꼬리 스타일
| 피그테일 스타일: | |
| 패키지 D,E: | 250um 광섬유 |
| 패키지 F | 250mm의 맨 섬유 또는 900mm의 느슨 튜브 |
| 패키지 G,H,I,J: | 2mm, 3mm 케이블 또는 900um 느슨 파이프 |
삽입 손실 및 파장, 온도 관계 그림
특징
1. 낮은 과도한 손실
2.일률적인 권력 분할
3- 험난한 패키지
4환경 및 기계적 안정성
신청서
1.FTTX (FTTP, FTTH, FTTN, FTTC)
2수동 광망 (PON)
3로컬 영역 네트워크 (LAN)
4CATV 시스템 증폭
5감시 시스템
