제품 상세 정보:
결제 및 배송 조건:
|
접속구의 형태: | SC / 자동 위상 조정 | 섬유 종류: | 0.9 |
---|---|---|---|
코어 타입: | G657A1 | 작동 물결: | 1260-1650분 |
모드형: | 단일모드 | 인풋장: | 1.5 미터 |
출력 길이: | 1.5 미터 | 보증: | 3년 |
삽입: | 10.6DB 이하 | 수익 손실: | ≥50dB |
OEM / ODM: | 받아들여질 수 있습니다 | PLC 유형: | 작은 스틸 튜브 |
섬유 번수: | 2×8 | ||
하이 라이트: | FTTH 상자에 대한 광섬유 분단기,SC / APC 광섬유 분할기 |

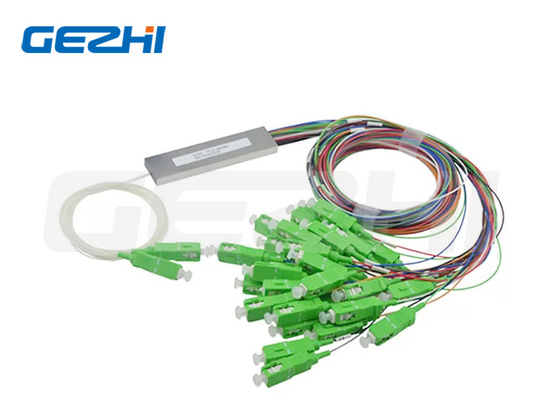

미니 커플러 2 X 8 SC / APC 광섬유 케이블 스플리터 WDM 1.5M FTTH 박스
PLC 스플리터 패키지 두 가지 종류: 미니 스틸 튜브와 ABS 박스. 그것은 당신의 요구 사항에 따라.different 섬유 수, 미니 스틸 튜브의 크기가 다릅니다.
1x2/4/8 스플리터 튜브 크기는 60*7*4mm입니다.
1x16 스플리터 튜브 크기: 60*12*4mm
1x32 스플리터 튜브 크기: 80*20*6mm
1x64 스플리터 튜브 크기: 100*40*6mm
제품 설명
1수동 광학 스플리터 (passive optical splitter) 는 실리카 광학 파도 유도 기술을 사용하여 제조된 광학 전력 관리 장치의 일종이다.넓은 작동 파장 범위 및 좋은 채널-채널 균일성, 광적 신호 전력 분할을 실현하기 위해 PON 네트워크에서 널리 사용됩니다.
2우리는 특정 애플리케이션에 맞춘 1xN 및 2xN 스플리터 제품의 전체 시리즈를 제공합니다. 모든 제품은 GR-1209-CORE 및 GR-1221-CORE 요구 사항을 충족합니다.
적용
1.FTTX 시스템
2.PON 네트워크
3.CATV 링크
4광적 신호 분포
특징
1. 낮은 삽입 손실
2낮은 PDL
3- 컴팩트 디자인
4. 좋은 채널-채널 균일성
5광역 파장: 1260nm에서 1650nm까지
6넓은 작동 온도: -40°C ~ 85°C
7높은 신뢰성 및 안정성
준수
1텔코디아 GR-1209-CORE
2텔코디아 GR-1221-CORE
3RoHS
데이터 시트
항구 구성 | 2X2 | 2X4 | 2X8 | 2X16 | 2X32 | 2X64 | |
작동 파장 (nm) | 1260 ~ 1650 | ||||||
삽입 손실 (dB) | 전형적 | 3.8 | 7.2 | 10.6 | 14 | 16.8 | 20.8 |
맥스 | 4.2 | 7.8 | 11.2 | 14.6 | 17.9 | 21.5 | |
채널 균일성 (dB) | 1 | 1.4 | 1.5 | 2.0 | 2.5 | 2.5 | |
PDL (dB) | 0.2 | 0.2 | 0.4 | 0.4 | 0.4 | 0.5 | |
WDL (dB) | 0.6 | 0.6 | 0.8 | 0.8 | 0.8 | 1 | |
TDL (-40oC ~ 85oC)) (dB) | 0.5 | 0.5 | 0.5 | 0.8 | 0.8 | 1 | |
팬아웃의 차원 (mm) | 60 ((L) X7 ((W) X4 ((H) | 80 ((L) X12 ((W) X4 ((H) | 80 ((L) X20 ((W) X6 ((H) | ||||
RL (dB) | > 50dB | ||||||
지시성 (dB) | > 55dB | ||||||
섬유 종류 | G652D | ||||||
작동 온도 범위 | -40oC ~ 85oC |
주문 방법
1연결 장치 유형: SC / FC / LC / ST / MPO / MTP / MU / MTRJ / E2000 / SMA
2모드 타입: 단일 모드 (UPC 및 APC) / 멀티 모드 (PC)
3케이블 지름: 0.9 / 2.0 / 3.0mm (다른 지름을 사용자 정의 할 수 있습니다)
4코팅 재료: PVC / LSZH
5섬유 수: 1x2/4/6/8/16/32/64 2x2/4/8/16/32/64
6케이블 종류: G652D / G657A1 / G657A2
7입력 및 출력 길이: 1 / 1.5m (당신의 요구에 따라)
8.MPO/MTP 커넥터는 어떤 방법 (A 타입 / B 타입 / C 타입 ), 남성 또는 여성, 섬유 수 (4/8/12/16/24/32 섬유)
