제품 상세 정보:
결제 및 배송 조건:
|
| 제품 이름: | 1x16 MEMS 광 스위치 랙마운트 | 파장 범위: | MM의 경우 850/1310 또는 SM의 경우 1260~1650 또는 맞춤형 |
|---|---|---|---|
| 테스트중인 사고 방식: | 테스트중인 사고 방식 | 연결기: | FC, SC, LC, ST 또는 사용자 정의 |
| 모니터 포트: | 모니터 포트 | ||
| 하이 라이트: | 자동 측정 MEMS 광 스위치,광섬유 MEMS 광 스위치,1x16 멤즈형 광 스위치 |
||

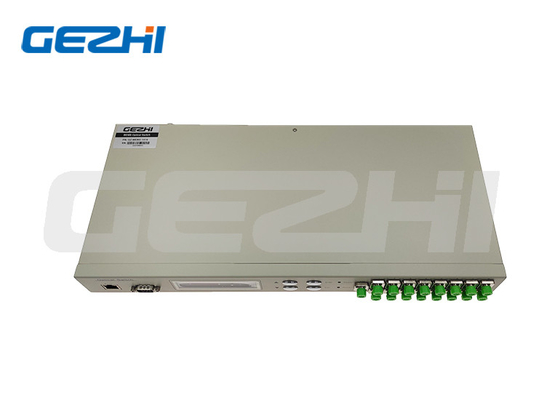

자동 측정용 광섬유 1x16 MEMS 광 스위치 랙 마운트
제품 설명
1xN MEMS 광식 스위치 랙마운트
GEZHI의 MEMS 광 스위치, MEMs 섬유 스위치는 통합된 실리콘 MEMS 기술을 기반으로 하며, 다채널 1x4, 1x8, 1x16, 1x24, 1x32, 1x64로 제공됩니다.1x128에서 1x256까지 및 매트릭스 MxN Mems 광 스위치 8x8, 16x16, 16x64, 64x64 채널. 스위치 패키지 안에는 CMOS/TTL 호환성 드라이버가 있습니다.MEMS 광식 스위치 배열은 개별적으로 제어 될 수 있으며 양방향이므로 1xN 또는 Nx1 방향에서 사용할 수 있습니다..
GEZHI의 MEMS 1xN 광 스위치는 뛰어난 광학 성능과 매우 긴 수명을 통해 높은 신뢰성을 제공합니다. 그들은 전기 통신에서 테스트되고 입증되었습니다.항공우주 및 다른 까다로운 애플리케이션.
특징
1.SerialNet, 높은 신뢰성, 높은 안정성
2.LCD 디스플레이 패널. 시각 디스플레이, 편리한 조작
3투명한 전송 신호. 높은 안정성 및 신뢰성
4자동 스캔의 채널 및 시간 간격은 설정할 수 있습니다.
5.RS232 제어 및 RJ45 이더넷 원격 관리
신청서
1.FITL
2자동 측정
3광망 원격 모니터링 케이블 모니터링 및 유지보수 시스템
사양
| 매개 변수 | 단위 | 1x8 | 1x12 | 1x16 | 1x24 | 1x32 | 1x64 | 1x128 | 1x256 |
| 파장 범위 | nm | MM에 850/1310 또는 SM에 1260~1650 또는 사용자 정의 | |||||||
| 파장 테스트 | nm | 850/1310, 1310/1550 또는 주문 | |||||||
| 삽입 손실 (최대) | dB | ≤1.0 | ≤1.5 | ≤1.5 | ≤1.7 | ≤1.7 | ≤ 20 | ≤ 22 | ≤ 24 |
| 수익 손실 | dB | MM ≥ 30, SM ≥ 45 | |||||||
| 크로스 스톡 | dB | MM ≥ 30, SM ≥ 45 | |||||||
| PDL | dB | ≤0.10 | |||||||
| WDL | dB | ≤0.30 | |||||||
| TDL | dB | ≤0.30 | |||||||
| 반복 가능성 | dB | ≤0.02 | |||||||
| 전환 시간 | ms | ≤8 (접근 채널) | |||||||
| 광전력 | mW | ≤ 500 | |||||||
| 섬유 종류 | 음 | 9/125 | |||||||
| 커넥터 | / | FC, SC, LC, ST, SMA 또는 사용자 정의 | |||||||
| 모니터 포트 | / | RJ45 & RS232 또는 사용자 정의 | |||||||
| 작동 전원 공급 장치 (플러그 타입) | V | AC:220V (50/60Hz) 또는 DC:36V~72V | |||||||
| 작동 온도 | °C | -10~+60 | |||||||
| 저장 온도 | °C | -40~+85 | |||||||
| 래크 마운트 크기 | mm | 1U L483XW230XH44.5 ( 최대 32 채널) 사용자 정의가 가능합니다. | |||||||
| 2U L483XW230XH89 (최고 128 채널) 사용자 정의가 가능합니다. | |||||||||
| 3U L483XW230XH133.5 (최고 256 채널) 사용자 정의가 가능합니다. | |||||||||
그림

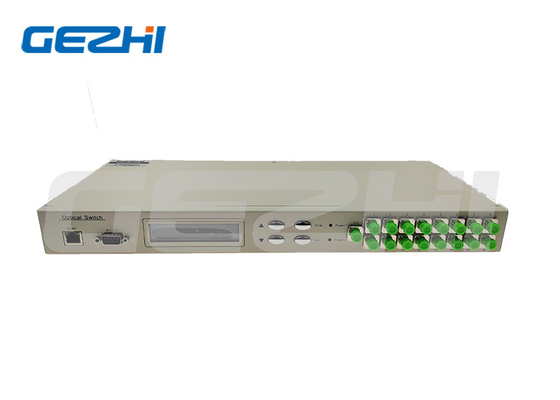

1x128 MEMS 광섬유 스위치 랙마운트 전면 패널

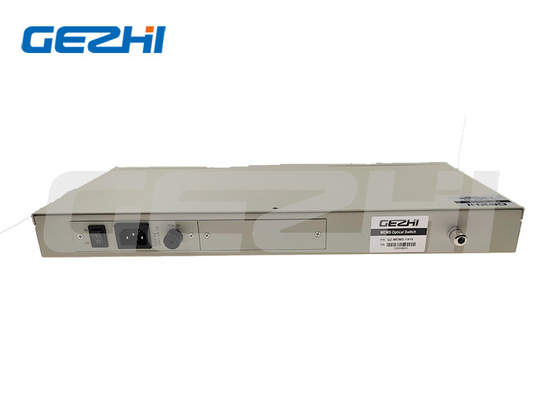

1x128 MEMS 광섬유 스위치 후 패널
광학 경로
주문 정보 MEMS-1xN-X-XX-X-XX-XX-XX-XX
| MEMS | 모드 | 파장 | 패키지 | 섬유 종류 | 전원 공급 | 커넥터 |
| 1x4 1x8 1x16 1x32 1x64 1x128 S=특성 |
S=SM M=MM |
85=850nm 13=1310nm 15=1550nm 85/13=850/1300 13/15=1310/1550nm S=특정 |
1U=1U 랙마운트 2U=2U 랙마운트 3U=3U 랙마운트 4U=4U 랙마운트 S=특정 |
M5=50/125 M6=62.5/125 S9=9/125 S=특정 |
AC=일용 85~265V DC=일용 36~72V AA=이중 85~265V DD=이중 36~72V AD=AC85~265V+DC36~75V |
00=무함께 FP=FC/UPC FA=FC/APC SP=SC/UPC SA=SC/APC LP=LC/UPC LA=LC/APC S=특정 |
