| 브랜드 이름: | GEZHI or OEM |
| 모델 번호: | FWDM |
| 모크: | 1PC |
| 가격: | 협상 가능 |
| Delivery Time: | 5-8 일 일 |
| 지불 조건: | T/T, 서부 동맹 |

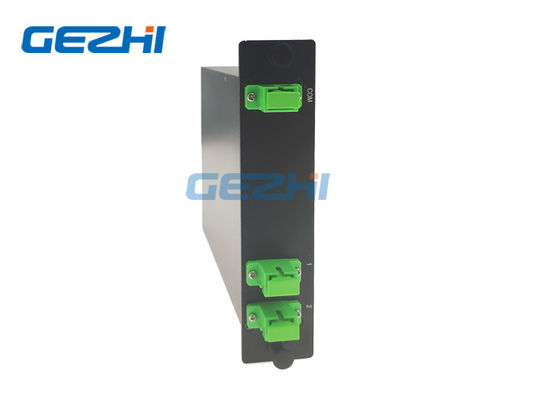

여과기 근거한 파장 부 (WDM) 다중 송신 여과기 장치
GEZHI의 여과기 근거한 파장 부 (WDM) 다중 송신 여과기 장치는 박막 여과기 기술을 이용했습니다. 그것 & 음성, 자료 및 영상 서비스를 나르는 디멀티플렉서 3 파장은 1310년, 1490년 & 1550nm에 다중 송신합니다. 여과기 근거한 파장 부 (WDM) 다중 송신 여과기 장치는 wid 범위에 있는 1310/1490/1550nm 파장에 양지향성 커뮤니케이션 신호를 깨닫기 위하여 빛을 결합하고 분리합니다. 1에서 2를 가진 “트리플 플레이” FTTH 체계에서 사용된 그것은 윤곽을 향합니다. 3wavelengths는 1 출력 포트에서 일반적인 입력 포트를 통해서 장치로, 1개의 파장 반영됩니다, 동시에, 다른 출력 포트에 장치를 통해서 다른 2개의 파장 통행 먹입니다.
|
특징 |
신청 |
|
|
명세
| 모수 | 단위 | FWDM 장치 | ||
| 작동 파장 T: 전송 파장 R: 반영 파장 1310±50,1490±10, 1550±10 1610±10, 1625±25, 1650±20 |
nm | 1 | T1550 R1310/1490 | |
| 2 | T1490 R1310/1550 | |||
| 3 | T1310 R1490/1550 | |||
| 4 | T1550/1610 R1310/1490 | |||
| 5 | T1550/1625 R1310/1490 | |||
| 6 | T1625 R1310/1490/1550 | |||
| 7 | T1650 R1310/1490/1550 | |||
| 삽입 손실 | dB | 전송: ≤ 0.6 | ||
| 반영: ≤ 0.4 | ||||
| 전송 채널 고립 | dB | ≥ 30 | ||
| 반영 채널 고립 | dB | ≥ 17 | ||
| PDL | dB | ≤ 0.1 | ||
| 파장 열 안정성 | nm/℃ | ≤ 0.003 | ||
| 삽입 손실 열 안정성 | dB/℃ | ≤ 0.005 | ||
| 복귀 손실 | dB | ≥ 45 | ||
| 광학적인 힘 | MW | ≤ 500 | ||
| 작용 온도 | ℃ | -10 ~ +70 | ||
| 저장 온도 | ℃ | -40 ~ +85 | ||
| 상대 습도 | % | 5 ~ 95 | ||
| 차원 | mm | Φ5.5×34 | Φ4.2×25 | 90×20×10 |
| 주: 1. 주문화는 유효합니다. 2. 연결관 없이 지정해, 연결관 당 추가 0.2dB 손실을 추가하거든. |
||||
여과기 근거한 파장 부 (WDM) 다중 송신 여과기 장치
주문 정보:
| A | B | C | D | E |
| 파장 | 관 유형 | 섬유 길이 (연결관을 포함하십시오) |
연결관 | 차원 |
|
T15R13/14=T1550 R1310/1490 T14R13/15=T1490 R1310/1550 T13R14/15=T1310 R1490/1550 T15/16R13/14=T1550/1610R1310/1490 X=Others |
25=250um 90=900um 20:2000um 30=3000um X=Others |
05=0.5m±0.05m 10=1.0m±0.05m 15=1.5m±0.05m X= 다른 사람 |
00=None FP=FC/PC FA=FC/APC SP= SC/PC SA=SC/APC STP=ST/PC STA=ST/APC LP=LC/PC LA=LC/APC X=Others |

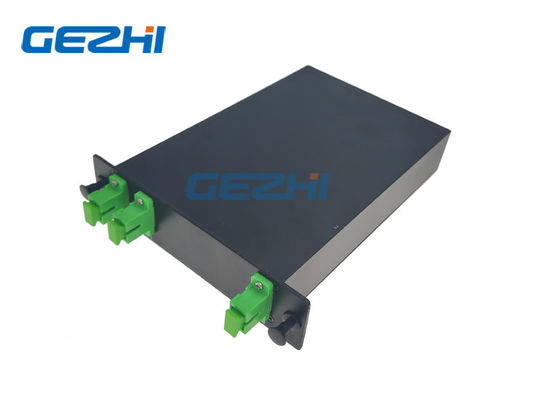

5534=Φ5.5×34mm 4225=Φ4.2×25mm 9021=90×20×10mm LGX=LGX 카세트 X=Customized |
|
|
