| 브랜드 이름: | GEZHI or OEM |
| 모델 번호: | 32CH-AAWG-M |
| 모크: | 1PC |
| 가격: | 협상 가능 |
| 배달 시간: | 5-8 일 일 |
| 지불 조건: | T/T, 서부 동맹 |

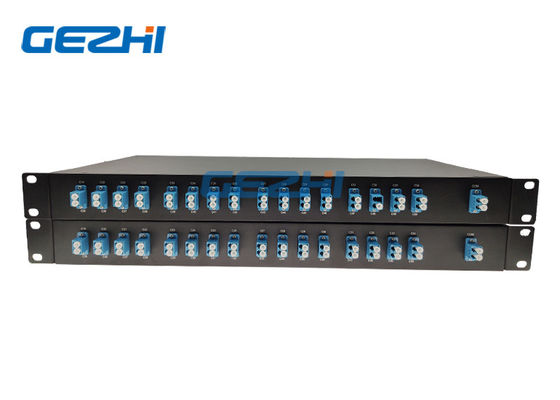

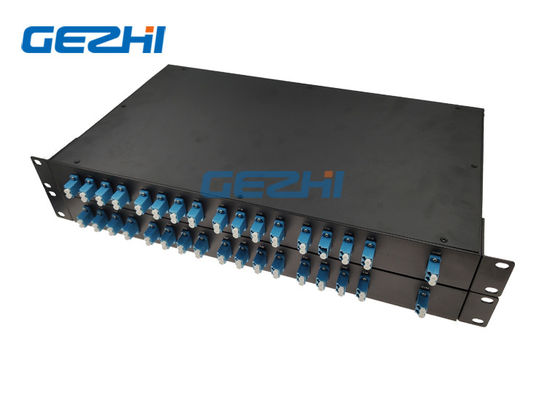

C 밴드 AWG 도파관 32 CH 100GHz DWDM Mux/Demux
Gezhi의 C 밴드 AWG 도파관 32 CH 100GHz DWDM Mux/Demux는 저손실의, 고밀도와 독립 수동적인 광학적인 단위입니다. 그것은 가우스 모놀리식 기술로 비비는 Athermal 배열된 도파관에 근거를 둡니다. C 밴드 AWG 도파관 32 CH 100GHz DWDM Mux/Demux는 매우 저손실을 제안합니다 (최대: 3.5dB)와 지하철 접근과 데이터 센터 신청을 위한 높은 수로 고립 WDM 해결책. 1U 19"에 있는 섬유 취급, 장기 신뢰성 그리고 우수한 수로 고립의 이 C 밴드 AWG 도파관 32 CH 100GHz DWDM Mux/Demux 용이함 랙마운트. C 밴드 AWG 도파관 32 CH 100GHz DWDM Mux/Demux 단위 붙박이 1개 단위에 있는 Mux 또는 demux, 및 단 하나 네트워크 섬유에 종사.
|
특징 |
신청 |
|
|
가우스 Athermal AWG DWDM 장비
명세
| 모수 | 조건 | 명세 | 단위 | ||
| 사소. | 최대. | ||||
| 작용 온도 | 운영하기 | -5 | 65 | Oc | |
| 작동 습도 | 운영하기 | 5 | 95 | %RH | |
| 저장 온도 | Non_Operating | -40 | +85 | Oc | |
| 저장 습도 | Non_Operating | 5 | 95 | %RH | |
| 광학적인 명세 | AWG 가우스 AAWG | ||||
| 모수 | 조건 | Specs | 단위 | ||
| 분 | 유형 | 최대 | |||
| 수로의 수 | 1-1×32 | ||||
| 수 채널 간격 | 100GHz | 100 | GHz | ||
| Cha. 중심 파장 | ITU 빈도. | C – 밴드 | nm | ||
| 명확한 채널 패스밴드 | ±0.1 | nm | |||
| 파장 안정성 | 평균 분극에 있는 모든 수로 그리고 온도의 파장 과실의 최대 범위. | ±0.05 | nm | ||
| -1 dB -1 dB 채널 대역폭 | 패스밴드 모양에 의해 정의되는 명확한 수로 대역폭. 각 수로를 위해 | 0.24 | nm | ||
| -3 dB -3 dB 채널 대역폭 | 패스밴드 모양에 의해 정의되는 명확한 수로 대역폭. 각 수로를 위해 | 0.43 | nm | ||
| ITU 격자에 광학적인 삽입 손실 | 모든 수로를 위한 ITU 파장에 최소한도 전송으로 정의하는. 모든 온도 및 분극에 각 수로를 위해. | 3.2 | 3.5 | dB | |
| 인접한 채널 고립 | ITU 격자 파장에 비열한 전송에서 고성능, 인접한 수로의 ITU 밴드 내의 모든 분극에 삽입 손실 다름. | 30 | dB | ||
| 비 인접한, 채널 고립 | ITU 격자 파장에 비열한 전송에서 고성능, nonadjacent 수로의 ITU 밴드 내의 모든 분극에 삽입 손실 다름. | 40 | dB | ||
| 총 채널 고립 |
ITU 격자 파장에 비열한 전송에서 고성능, ITU 밴드 내의 모든 분극에 총 점증적으로 삽입 손실 다름, 인접한 수로를 포함하여 다른 수로 모든의. |
33 | dB | ||
| 삽입 손실 균등성 | 모든 수로, 분극 및 온도의 맞은편에 ITU 내의 삽입 손실 변이의 최대 범위. | 0.8 | 1.0 | dB | |
| 삽입 손실 잔물결 |
가로 건너서 광학적인 손실의 어떤 최대 그리고 어떤 최소한 ITU는 각 항구에, 각 수로를 위한 경계 점을 제외한, 끈으로 동입니다 |
0.4 | 0.5 | dB | |
| 지향성 | 입력 채널 n에서 힘에 어떤 수로에서 반영된 힘의 비율 (수로 n 이외에) 안으로 | 50 | dB | ||
| 광학적인 복귀 손실 | 입력 & 출력 포트 | 40 | dB | ||
| 명확한 채널 밴드에 있는 PDLPolarization 의존하는 손실 | ITU 밴드에서 측정되는 최악의 경우도 고려하는 가치 | 0.3 | 0.5 | dB | |
| 분극 형태 분산 | 0.5 | ps | |||
| 최대 광학적인 힘 | 23 | dBm | |||
| MUXDEMUX 입출력 감시 범위 | -35 | +23 | dBm |
주문 정보
| AWG | x | XX | x | XX | x | XX |
| 채널 간격 | 수로의 수 | 윤곽 | 제 채널 | 포장 유형 | In/Out 연결관 | |
| 1=100GHz |
32=32Channel 40=40 채널 44=44 채널 48=48 채널
|
S=Single 섬유 D=Dual 섬유 |
21=Ch21 ...... 34=Ch34 ...... 50=Ch50 ...... |
랙마운트 RU=19” 1U |
0=None 1=FC/APC 2=FC/PC 3=SC/APC 4=SC/PC 5=ST/PC 6=ST/APC 7=LC/PC 8=LC/APC S=Specify |
독립 1x32 채널 가우스 AAWG 장비
32CH 단 하나 섬유에 Athermal AWG DWDM 양지향성 전송
Athermal AWG DWDM Mux 단위 포장
