두배 섬유 DWDM과 8CH DWDM 모듈 2In1 랙은 패시브 필터 1x8 채널 네트워크를 먹싱합니다
DWDM (고밀도 파장 분할 다중화)은 한 섬유로 전해질 수 있는 일련의 광 파장의 조합입니다. GEZHI 포토닉스에 의해 착수된 이 DWDM 모듈은 박막 코팅 기술을 기반으로 합니다. 이것은 현존하는 광학 섬유 주축에 대역폭을 증가시키는데 사용된 레이저 기술입니다. 그것은 광섬유망이 동시에 다파장의 신호를 전송할 수 있게 합니다.
GEZHI 포토닉스는 DWDM 먹스 역다중화기의 전체 범위에 맞춤형 채널, 파장, 권력, 섬유형과 접속구의 형태를 제공합니다. 또한 저삽입 종류는 이용 가능합니다
| 저삽입 손실 |
| 고분리 |
| 고안정성 & 신뢰성 |
| 산업적 작동 온도 |
| (이용 가능한 -40~+80C) |
| 맞춤식 패키지 타입 |
| 스테인레스 강철 튜브, ABS 박스, ABS 삽입식 모듈, LGX 샤시, 랙 마운트 |
상술
|
매개 변수
|
유닛
|
8+1CH DWDM Mux+Demux
|
|
채널 번호
|
--
|
8+1CH
|
|
가동 파장
|
별거 안 해
|
C53~C60+Upgrade+1% 모니터 포트
|
|
채널 중심 파장
|
별거 안 해
|
국제 전기통신 규격 위원회 그리드 @DWDM
|
|
채널 통과대역
|
별거 안 해
|
0.8 (100Ghz)
|
|
삽입 손실 @PB
|
dB
|
<2> |
|
1% 모니터링을 먹싱하세요
|
dB
|
<24> |
|
역다중화기 1% 모니터링
|
dB
|
<21> |
|
차단 @Adjacent 채널
|
dB
|
>30
|
|
차단 @Non-adjacent 채널
|
dB
|
>34
|
|
차단 @Reflect 채널
|
dB
|
>15
|
|
통과 대역 리플
|
dB
|
<0> |
|
편광 의존 손실량
|
dB
|
<0> |
|
편광 모드 분산
|
추신
|
<0> |
|
방향성 & 반사 특성
|
dB
|
방향성 : >50 반사 특성 :>45
|
|
파워 핸들링
|
mW
|
<500> |
|
연결기
|
--
|
SC / UPC 또는 주문 제작됩니다
|
|
섬유형
|
--
|
SMF-28e 또는 주문 제작됩니다
|
|
작동 온도
|
Ｃ
|
-20 ~ +70
|
|
저장 온도
|
Ｃ
|
-40 ~ +85
|
|
패키지 치수
|
밀리미터
|
4 슬롯 19 " 1U 랙 마운트
|
|
GEZHI의 두배 섬유 DWDM은 네트워크 확장을 위한 패시브 필터 1x8 채널 네트워크 제안 고성능 단말기 DWDM 솔루션을 먹싱합니다. 이 두배 섬유 DWDM 먹스 패시브 필터 1x8 채널 네트워크는 사고 방식이 100GHz 그리드 (0.8nm)에서 C-밴드 위에서 함께 팽팽하게 싸여지는 장거리 전송을 위해 사용됩니다. 두배 섬유 DWDM은 1x8 채널 네트워크가 투명한 프로토콜입니다 그리고 SDH / SONET, 10/1G 이더넷, 16/8/4/2/1G 파이버 채널, CATV, 프트스, 등을 포함하는 응용을 위해 어울렸습니다 패시브 필터를 먹싱합니다.
두배 섬유 DWDM은 패시브 필터 1x8 채널 네트워크를 먹싱합니다

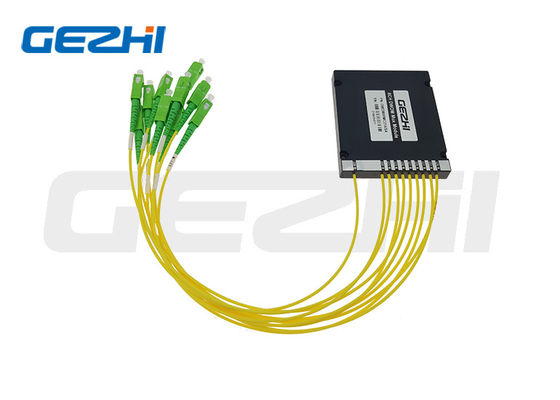

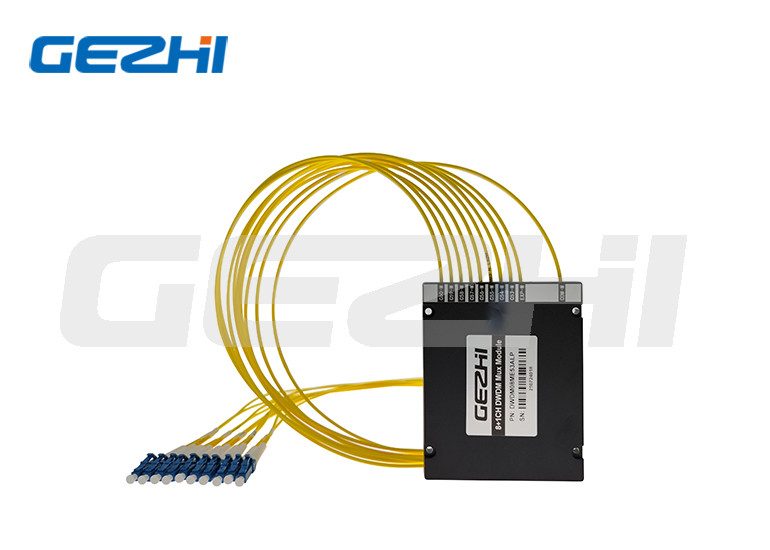

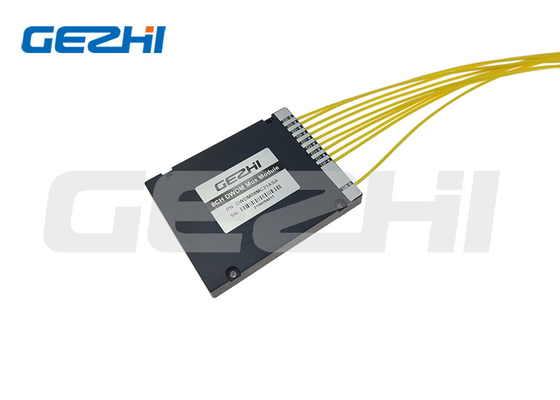

8 채널 광섬유 멀티플렉서 광학 수동적 DWDM 먹스 모듈
듀얼 섬유 DWDM
명령 정보
|
CWDM
|
채널 수
|
구성
|
퍼스트 채널
|
지난 채널
|
모듈 타입
|
케이블 유형
|
화이버 길이
|
연결기
|
|
CWDM
|
01=1 CH
02=2 CH
03=3 CH
......
16=16CH
17=17CH
18=18CH
......
|
M=Mux
D=Demux
A=Mux+Demux
|
27=1270
29=1290
......
47=1470
S=Specify
|
27=1270
29=1290
......
47=1470
S=Specify
|
A1=ABS 박스 100x80x10mm
A2=ABS 박스 120x80x18mm
A3=ABS 박스 140x115x18mm
L1=LGX 129*29*130mm
L2=LGX는 2 슬롯 랙에 삽입합니다
L4=LGX는 4 슬롯 랙에 삽입합니다
R1=19 " 1 Ｕ는 괴롭힙니다
R2=2slot 19″1U 랙
R4=4slot 19″1U 랙
S=Specify
|
09=900um 루즈 튜브
20=2.0mm
30=3.0mm
|
05=0.5m
10=1.0m
15=1.5m
S=Specify
|
00=none
LP=LC/UPC
LA=LC/APC
SP=SC/UPC
SA=SC/APC
FP=FC/UPC
FA=FC/APC
S=Specif
|
FAQ
Q1 :나는 샘플 순서를 가지고 있을 수 있습니까? 당신의 MOQ가 무엇입니까?
A1 :샘플 순서는 품질을 시험하고 확인하도록 환영받습니다. 우리는 전혀 MOQ도 하지 않습니다, 1 PC 샘플이 이용 가능합니다. 또한 혼합시료는 받아들일 수 있습니다.
Q2 : 생산 소요 시간이 무엇입니까?
A2 : 정상적 생산 소요 시간은 큰 양과 특수품을 위해, 1 주에 대한 것입니다. 우리의 외판원으로 생산 소요 시간 체크하세요. 그러나 우리는 약간의 제품을 위해 재고품이 있고 대금을 받은지 1-3 일 뒤에 운반할 수 있습니다.
Q3 : 지급 조건은 어떻게 됩니까?
A3 : 지불조건 : 전신환, 페이팔, 웨스턴 유니온, 현금 결제, 알리바바 기타 등등.
Q4 : 당신의 보증 시간이 무엇입니까
A4 : 3년의 보증.
Q5 : 나는 우리의 자체 로고, 브랜드와 패키지를 사용할 수 있습니까?
A5 : 예, 우리는 OEM 서비스를 제공할 수 있습니단 당신의 요구, 디자인 상품 음반, 로고, PN, SN, 패키지에 따라.
