| 브랜드 이름: | GEZHI or OEM |
| 모델 번호: | 섬유 광 분리기 |
| 모크: | 1대 pc |
| 가격: | US$59-US$118 |
| 지불 조건: | T/T, 서부 동맹 |

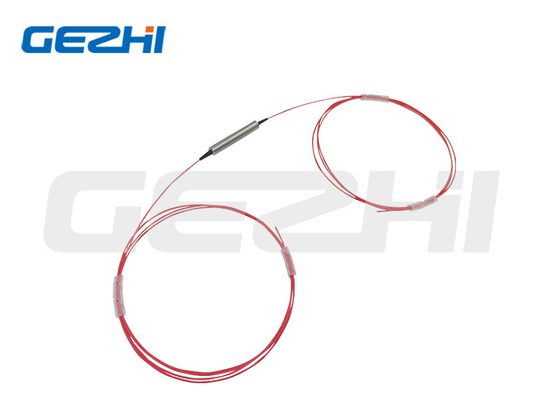

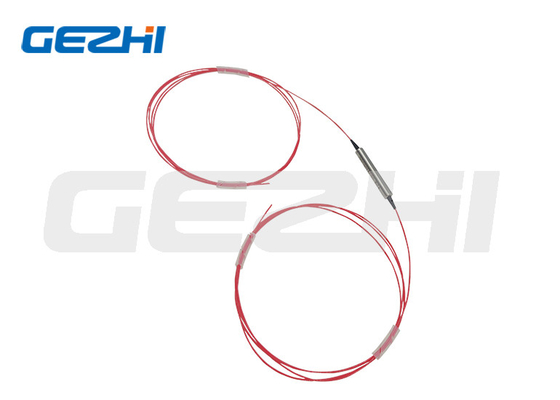

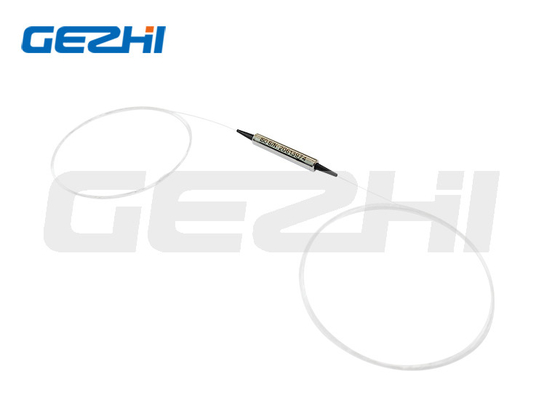

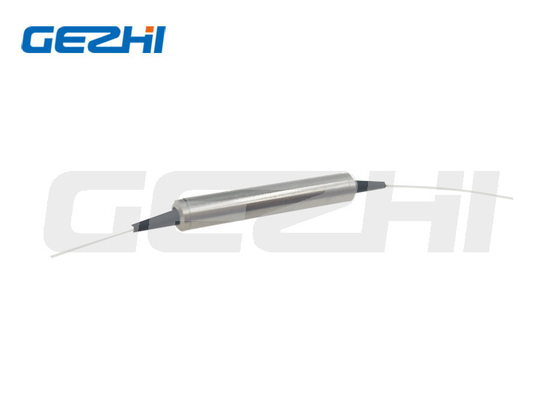

고절연 1550nm 광섬유 아이솔레이터 단일 및 이중 스테이지 광학 아이솔레이터 CATV용
제품 설명
광학 아이솔레이터는 모든 편광 상태에서 역방향으로의 역반사 및 역산란을 차단할 수 있습니다. 낮은 편광 모드 분산(PMD), 편광 종속 손실(PDL), 높은 절연 성능을 제공합니다.
응용 분야
• 광섬유 증폭기
• CATV 광섬유 링크
• 광섬유 LAN 시스템
• 통신
• 광섬유 시스템 테스트
특징
• 높은 절연 성능
• 낮은 삽입 손실
• 광학 경로에 에폭시 프리
• 높은 반사 손실
• 편광 종속 손실
사양
| 작동 파장 (nm) | 1550±15 | |
| 유형 | 단일 스테이지 | 이중 스테이지 |
| 등급 | 등급 P | |
| 일반적인 피크 절연 (dB) | ≥42 | ≥58 |
| 절연 (dB) | ≥32 | ≥46 |
| 일반적인 삽입 손실(dB) | 0.3 | 0.5 |
| 삽입 손실(dB) | ≤0.5 | ≤0.7 |
| 반사 손실(dB) | ≥60/55 | |
| PDL (dB) | < 0.05 | |
| PMD (ps) | 0.2 (요청 시 0.05 가능) | |
| 작동 온도 (℃) | -20 ~ +70 | |
| 보관 온도 (℃) | -40 ~ +85 | |
| 광학 유형 | Corning SMF-28 | |
| 광학 길이 (최소) | 양쪽 끝 1미터 | |
| 최대 작동 전력 (mW) | 500 | |
|
패키지 크기 (mm) |
Corning SMF-28 | |
포장
표준 수출 포장에 따름.
도면
주문 정보
| 아이솔레이터 | 파장 | 패키지 | 광섬유 직경 | 광섬유 길이 | 광섬유 유형 | 커넥터 |
|
S=단일 스테이지 D=이중 스테이지 |
13=1310nm 14=1480nm 15=1550nm 58=1585nm 59=1590nm CL=C+L 대역 SCL=S+C+L 대역 |
1=Φ5.5x35mm 2=90x20x10mm X=기타 |
25=250um 90=900um 20=2.0mm 30=3.0mm X=기타 |
05=0.5m 10=1.0m 15=1.5m X=기타 |
9=9/125 X=기타 |
OO=없음 FP=FC/PC FA=FC/APC SP=SC/PC SA=SC/APC LP=LC/PC LA=LC/APC X= 기타 |
|
|
| 브랜드 이름: | GEZHI or OEM |
| 모델 번호: | 섬유 광 분리기 |
| 모크: | 1대 pc |
| 가격: | US$59-US$118 |
| 포장에 대한 세부 사항: | 용지함 |
| 지불 조건: | T/T, 서부 동맹 |

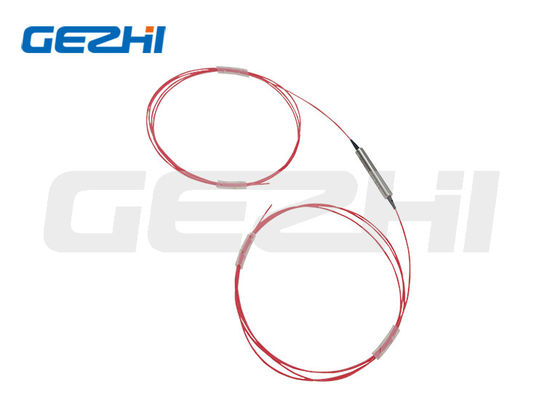

고절연 1550nm 광섬유 아이솔레이터 단일 및 이중 스테이지 광학 아이솔레이터 CATV용
