| 브랜드 이름: | GEZHI or OEM |
| 모델 번호: | 96 채널 AWG DWDM은 역다중화기 모듈을 먹싱합니다 |
| 모크: | 1대 pc |
| 가격: | US$398-US$688 |
| 지불 조건: | T/T, 서부 동맹 |

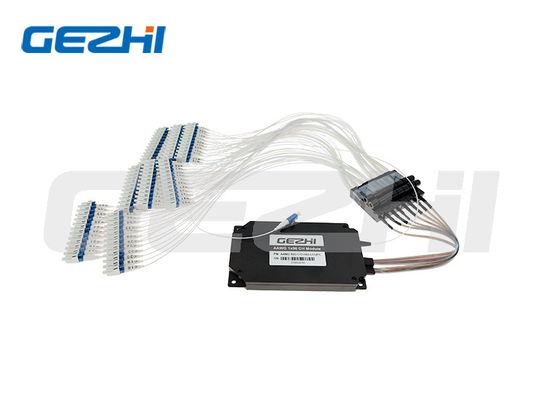

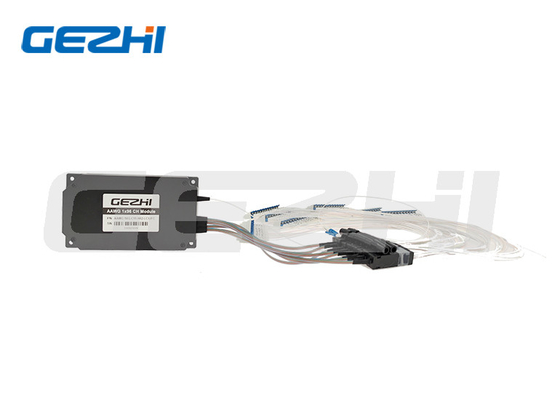

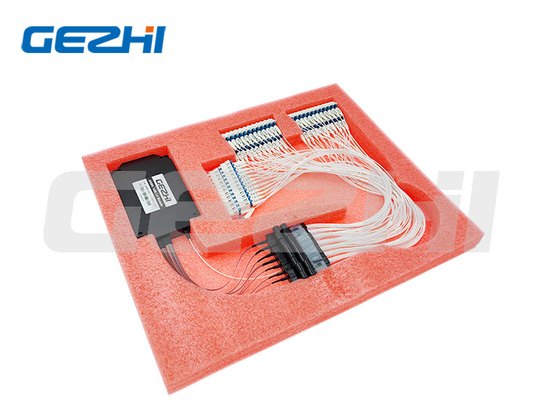

96 채널 AAWG 모듈, DWDM 네트워크에 대한 아테르믹 어레이드 웨이브 가이드 그레이팅
아테르믹 AWG (AAWG) 모듈은 표준 열 AWG (TAWG) 와 동등한 성능을 제공하지만 안정화를 위해 전기 전원이 필요하지 않습니다.그들은 전원이 사용할 수 없는 애플리케이션에서 얇은 필름 필터 (필터 타입 DWDM 모듈) 를 직접 대체합니다.-30 °C에서 +70 °C의 액세스 네트워크에서 작동하는 야외 애플리케이션에 이상적입니다.
게지 포토닉스의 아더멀 AWG (AAWG) 모듈은 뛰어난 광학 성능, 높은 신뢰성, 섬유 처리 용이성 및 컴팩트 패키지에서 에너지 절감 솔루션을 제공합니다.
| 매개 변수 | 단위 | 평면 | 가우스 | 평면 | 가우스 |
|---|---|---|---|---|---|
| 채널 수 | 16/32/40/48 | 80/88/96 | |||
| 채널 간격 | GHz | 50 | 50 | ||
| 채널 주파수 | 이지 | 파란색 밴드=1528.773~1547.316 | C 밴드=1526.827~1564679 | 빨간색은 1545.720~1564입니다.679 | |
| 파장 정확성 | nm | ±0.05 | ±0.05 | ±0.05 | ±0.05 |
| 1dB 대역폭 | nm | >0.18 | >0.12 | >0.18 | >0.12 |
| 3dB 대역폭 | nm | >0.28 | >0.20 | >0.28 | >0.20 |
| 삽입 손실 (파스밴드) | dB | <4.5 | <3.7 | <5.5 | <4.5 |
| 인접 채널 교란 | dB | >27 | >27 | ||
| 인접하지 않은 채널의 교차 음성 | dB | >30 | >30 | ||
| 전체 횡단음파 | dB | >24 | >24 | ||
| 삽입 손실 균일성 | dB | <1.2 | <1.5 | ||
| 양극화 손실 | dB | <0.5 | <0.5 | <0.5 | <0.5 |
| 수익 손실 | dB | >40 | |||
| 분산 | ps/nm | ±10 | |||
| 작동 온도 | oC | -20~70 | |||
| 크기 (길이 * 너비 * 높이) | mm | 120 x 70 x 123 | 130*90*113 |
|
|
