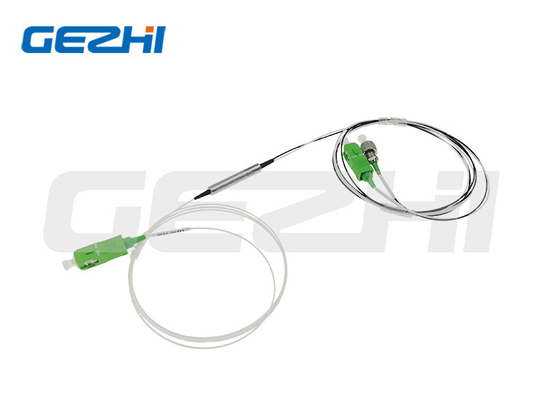

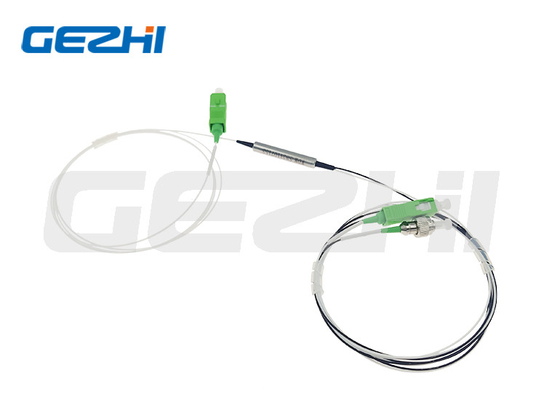

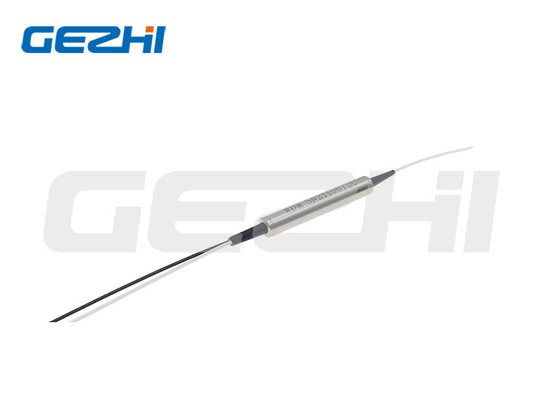

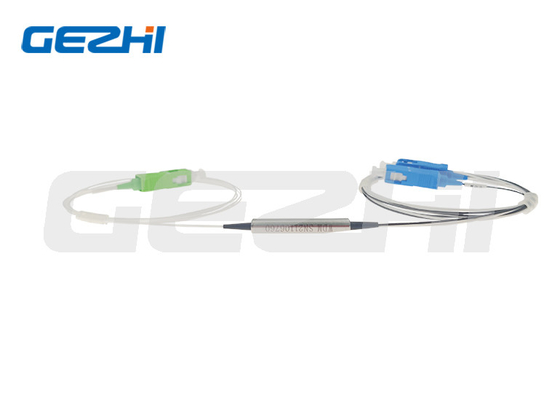

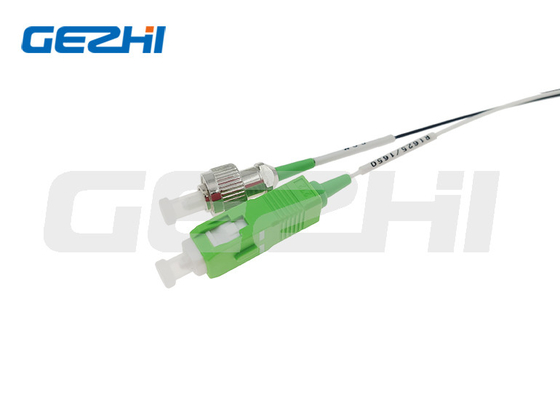

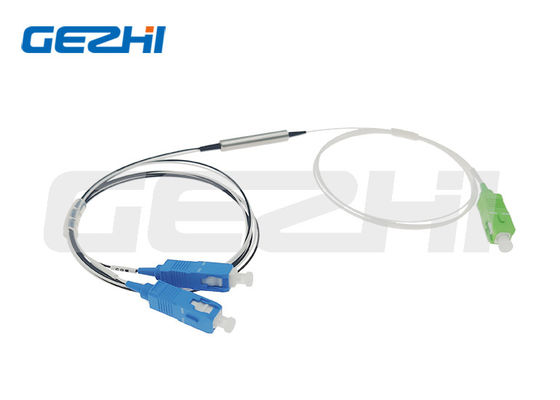

FTTX 3포트 FWDM 모듈 광적 필터 1310nm 1490nm 1550nm 파장 낮은 삽입 손실 및 높은 채널 격리

자세한 정보

원래 장소:

중국

인증:

CE RoHS,ISO9001

응용:

시스템 모니터링

반사 대역 파장 범위:

1460~1620

삽입 손실:

Channel≤0.8을 통과하세요

채널 잔물결:

<0>

격리:

Channel>40을 통과하세요

삽입 손실 온도 민감도:

<0>

편광 의존적 손실:

<0>

편광 모드 분산:

<0>

지향성:

>50

포장 세부 사항:

용지함

공급 능력:

달 당 5000 PC

강조하다:

3포트 WDM 모듈

제품 설명

FTTX 3포트 광섬유 FWDM 1310nm 1490nm 1550nm 광적 필터

마이크로 광학 WDM는 얇은 필름 코팅 기술과 비 플럭스 금속 결합 마이크로 광학 패키지의 독자적인 디자인을 사용합니다. 그것은 낮은 삽입 손실, 높은 채널 격리,낮은 온도 감수성 및 에포시스 없는 광 경로.

주요 특징

신청서

기술 사양

매개 변수	조건	분	전형적	맥스	단위
작동 온도		0	30	70	°C
가동 상대 습도	응축되지 않는	5		95	%
저장 온도	응축되지 않는	-40		85	°C
전력 처리		50			MW
COM 포트 파장 범위		1260		1560	nm
TRANS 포트 파장	CATV	1540	1550	1560	nm
REFL 포트 파장 1	데이터 전류	1260	1310	1360	nm
REFL 포트 파장 2	데이터 하류	1480	1490	1500	nm
장착 손실 (오프틱 커넥터 제외)	COM에서 TRANS로		0.3	0.5	dB
	COM에서 REFL		0.25	0.4	dB
격리 COM에서 TRANS@1490nm±10nm	CATV 포트에 1490nm	15
격리 COM ~ REFL@1550nm±10nm	1550nm 데이터 포트	15
지침	CATV 포트에 1310nm	47
반환 손실 (모든 포트)		45
삽입 손실 열 감수성				0.005	dB/°C
양극화 의존적 인 손실				0.1	dB
굽는 손실	@1550nm@10mm 반지름,1회전			0.5	dB
섬유 종류	코닝® SMF-28 Ultra; 900um 느슨 튜브
섬유 길이	COM	51cm
	트랜스	100cm
	REFL	100cm
커넥터 타입	COM	SC/APC
	트랜스	연결 장치 없이
	REFL	연결 장치 없이
WDM 패키징 튜브 길이가			38	39	mm
WDM 포장 튜브 지름			5.5	6	mm
WDM 튜브 전기 격리	금속 튜브는 전체 길이에 수축 포장을 덮는 튜브를 사용하여 전기적으로 격리되어야합니다.

주문 정보

파장	구성	패키지 사양	섬유 종류	섬유 직경	섬유 길이	커넥터
XGS-PON S=특정	1=1단위 조합 2=2단위 조합 3=3단위 조합 4=4단위 조합 S=특정	S1= 철강 튜브 φ5.5x35mm A9=ABS 상자 90x20x10mm A1=ABS 상자 100x80x10mm A2=ABS 상자 120x80x18mm A3=ABS 상자 140x115x15mm L1=LGX 12929130mm L2=LGX 2 슬롯 랙에 삽입 L4=LGX 4 슬롯 랙에 삽입 R1=19" 1 U 랙 R2=2 슬롯 19′′1U 랙 R4=4 슬롯 19′′1U 랙 X=개인 맞춤	9=9/125 S=특정	25=250um 90=900um 20=2.0mm 30=3.0mm S=특정	05=0.5m 10=1.0m 15=1.5m S=특정	00=무함께 LP=LC/UPC LA=LC/APC SP=SC/UPC SA=SC/APC FP=FC/UPC FA=FC/APC S=특정
