| Brand Name: | GEZHI or OEM |
| 모델 번호: | 3 공항 광섬유 FWDM |
| 모크: | 1PC |
| 가격: | 협상 가능 |
| Payment Terms: | 전신환, 웨스턴 유니온 |

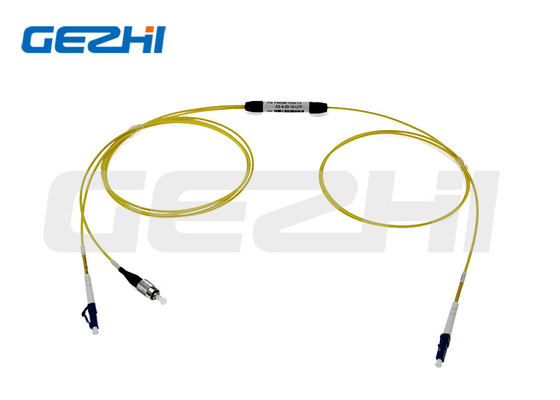

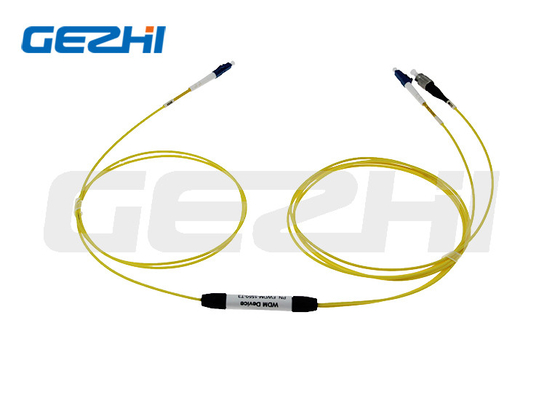

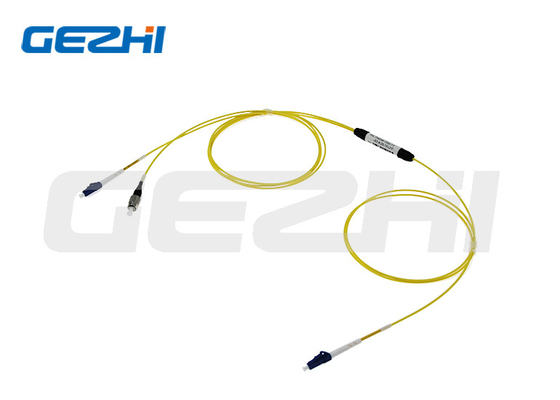

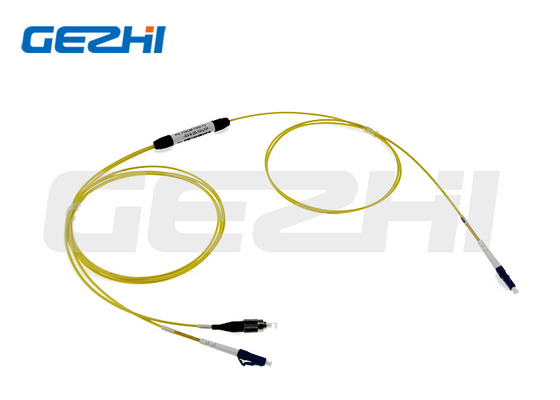

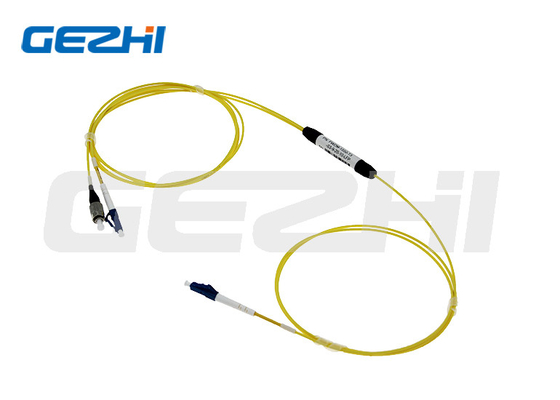

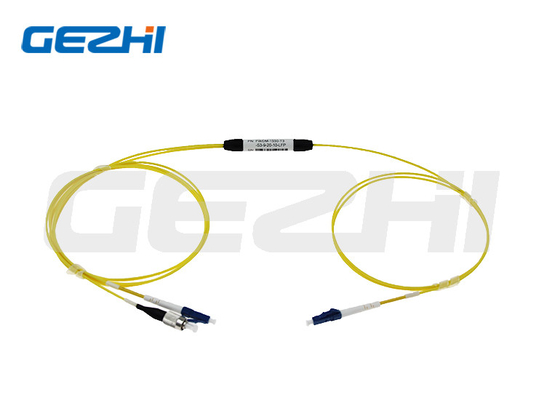

다중 채널 FWDM 필터 WDM 스틸 튜브 통신 장비
제품 설명
EDFA, 라만 증폭기, WDM 네트워크 및 광섬유 기기에 광범위하게 사용되는 FTTX 필터 WDM 모듈은 박막 필터(TFF) 기술을 기반으로 합니다.이 장치는 넓은 파장 범위에서 서로 다른 파장의 빛을 결합하거나 분리합니다.단일 광섬유의 용량을 확장하여 양방향 통신을 달성할 수 있으므로 광 네트워크 업그레이드 및 확장에 널리 사용되거나 새로운 종합 비즈니스 등을 도입할 수 있습니다.
당사는 귀하의 특수 응용 분야를 위해 특정 파장 대역에 맞춤화된 필터 기반 파장 분할 다중화(WDM) 필터 장치를 제공합니다.아시다시피 GEPON 시스템 자체는 1310/1490에서 작동하므로 여기서 CATV 신호는 1550nm를 사용하는 동일한 광섬유를 통해 전달되며 FWDM은 이 모든 것이 "혼합"되는 곳입니다.
특징
낮은 삽입 손실
높은 채널 격리
넓은 통과 대역
높은 신뢰성과 안정성
광학 경로에 에폭시 프리
애플리케이션
라인 모니터링
통신
셀룰러 애플리케이션
광섬유 증폭기
액세스 네트워크
메트로 WDM 시스템
장거리 WDM 시스템
엔터프라이즈 네트워크
사양
| 안건 | 단위 | 매개변수 |
| 채널 간격 | GHz | 200 |
| 파장 범위 | C 또는 L 대역 ITU 채널 186.6~196.1THz | |
| 패스밴드 | GHz | ≥+/- 33 |
| 전송 통과대역 리플 | 데시벨 | ≤0.3 |
| 전송 삽입 손실 | 데시벨 | ≤1.0 |
| 반사 통과대역 리플 | 데시벨 | ≤0.2 |
| 반사 삽입 손실 | 데시벨 | ≤0.4 |
| 전송 격리(조정 채널) | 데시벨 | ≥30 |
| 전송 격리(비조정 채널) | 데시벨 | ≥50 |
| 반사 격리 | 데시벨 | ≥13 |
| 편광 종속 손실 | 데시벨 | ≤0.2 |
| 편광 모드 분산 | 추신 | ≤0.2 |
| 지향성 | 데시벨 | ≥50 |
| 반사 손실 | 데시벨 | ≥45 |
| 광 전력 처리 | 밀리와트 | ≥500 |
| 인장 하중 | N | ≥5 |
| 작동 온도 범위 | -5 ~ 70 | |
| 보관 온도 범위 | -40 ~ +85 0C | |
| 섬유 유형 | SMF-28e | |
| 패키지 치수 | mm | 5.5×34mm |
참고: 모든 사양은 커넥터가 없는 장치를 기준으로 하며 이상을 보장합니다.
파장, 편광 및 온도.
치수도(mm)
제품 포장
|
|
