| Brand Name: | GEZHI or OEM |
| 모델 번호: | GEZHI-DWDM OADM |
| 모크: | 1대 pc |
| 가격: | 협상 가능 |
| Payment Terms: | 전신환, 웨스턴 유니온 |

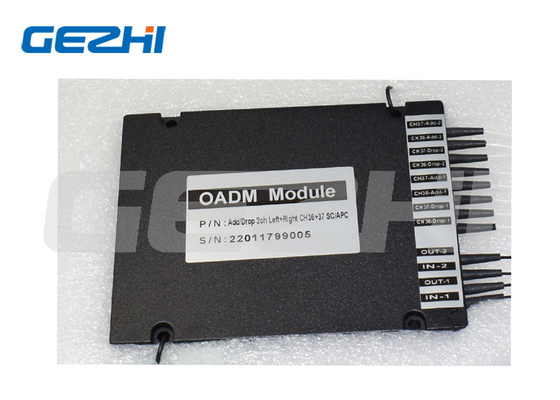

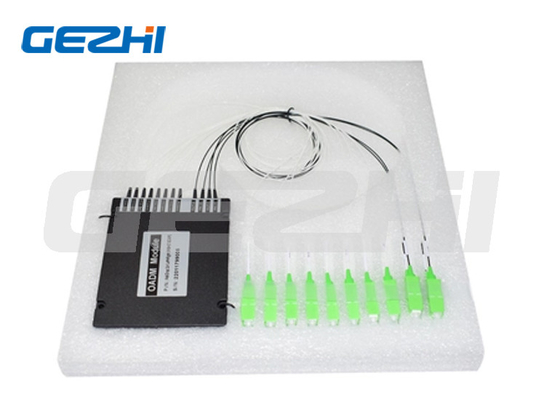

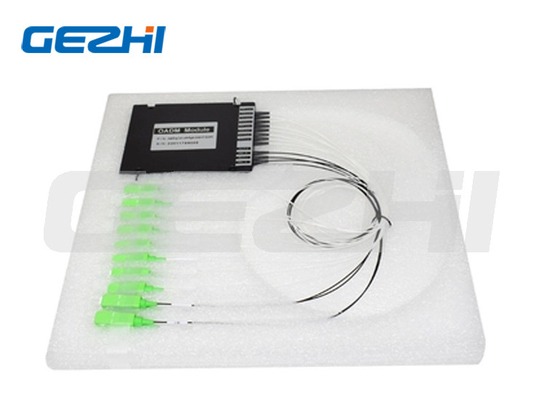

SC/APC 공용영역을 가진 이중 섬유 광학적인 단위 DWDM OADM
제품 설명
DWDM OADM(Optical Add/Drop multiplexer)은 WDM 네트워크에서 C 대역의 1/다수 100GHz DWDM 채널을 1개 또는 2개의 광섬유에 추가 및 삭제하고 나머지 파장은 필요한 대상으로 바이패스하도록 하는 수동 광학 장치입니다.DWDM 기술을 사용하면 기존 및 신규 네트워크에 효과적으로 WDM 기능을 추가하고 광 신호 전송 거리를 확장할 수 있습니다.
DWDM OADM 모듈은 단면(East 또는 West) 및 양면(East 및 West) 구성으로 사용할 수 있습니다.광학 링크의 각 끝에 배치된 일치하는 MUX/DeMUX 장치를 사용하면 여러 데이터 채널을 결합하여 단일 모드 광섬유 트렁크를 통해 전송할 수 있습니다.패시브 OADM 모듈은 트렁크를 따라 어느 지점에서든 최대 4개의 데이터 채널을 추가하거나 삭제할 수 있습니다.
특징
낮은 삽입 손실
낮은 누화
높은 안정성 및 신뢰성
광학 경로에 에폭시 프리
애플리케이션
라인 모니터링
DWDM 네트워크
통신
구성 가능한 OADM
성능
| 모수 | 단위 | 1채널 | 2CH | 4CH | 8CH | |||||
| 추가하다 | 떨어지다 | 추가하다 | 떨어지다 | 추가하다 | 떨어지다 | 추가하다 | 떨어지다 | |||
| 채널 파장 | nm | ITU 그리드 | ||||||||
| 채널 간격 | GHz | 100 또는 200 | ||||||||
| 채널 패스밴드(@-0.5dB 대역폭) | nm | >0.3 | ||||||||
| 삽입 손실 | 데시벨 | <0.9 | <1.2 | <1.5 | <2.8 | |||||
| 특별 서비스 | / | 모니터 또는 1310nm 사용 가능 | ||||||||
| 채널 리플 | 데시벨 | 0.5 | ||||||||
| 격리 | 인접한 | 데시벨 | >30 | >30 | >30 | >30 | >30 | >30 | >30 | >30 |
| 인접하지 않은 | 데시벨 | >40 | >40 | >40 | >40 | >40 | >40 | >40 | >40 | |
| 관성 손실 온도 감도 | dB/℃ | <0.005 | ||||||||
| 파장 온도 이동 | nm/℃ | <0.002 | ||||||||
| 편광 종속 손실 | 데시벨 | <0.1 | ||||||||
| 편광 모드 분산 | 데시벨 | <0.1 | ||||||||
| 지향성 | 데시벨 | >50 | ||||||||
| 반환 손실 | 데시벨 | >45 | ||||||||
| 최대 전력 처리 | 밀리와트 | 300 | ||||||||
| 작동 온도 | ℃ | -5~+75 | ||||||||
| 보관 온도 | ℃ | -40~85 | ||||||||
| 패키지 치수 | mm | L80xW60xH12또는 L100xW80xH10 | L120xW80xH18 | L141xW115xH18 | ||||||
참고:1.맞춤형 사양을 사용할 수 있습니다.
커넥터가 없는 경우 커넥터가 있는 경우 IL이 0.2dB 증가합니다.
주문 정보
| DWDM | 채널 수 | 구성 | 모듈 유형 | 케이블 유형 | 섬유 길이 | 커넥터 |
|
OADM 1=100G 2=200G |
01=1채널 02=2채널 03=3채널 04=4채널 ...... 16=16채널 17=17채널 18=18채널 |
SS=단일 파이버 West 또는 East SD=단일 섬유 West & East DS=Dual Fiber West 또는 East DD=이중 섬유 서부 및 동부 |
A1=ABS 상자 100x80x10mm A2=ABS 상자 120x80x18mm A3=ABS 상자 140x115x15mm L1=LGX 129*29*130mm L2=2슬롯 랙에 LGX 인서트 L4=4슬롯 랙에 LGX 인서트 R1=19" 1U 랙 R2=2슬롯 19″1U 랙 R4=4슬롯 19″1U 랙 S=지정 |
09=900um 루즈 튜브 20=2.0mm 30=3.0mm |
05=0.5m 10=1.0m 15=1.5m S=지정 |
00=없음 LP=LC/UPC 라=LC/APC SP=SC/UPC SA=SC/APC FP=FC/UPC FA=FC/APC S=지정 |
비디오
|
|
