제품 상세 정보:
결제 및 배송 조건:
|
연결기: | SC UPC | 방식: | 단일모드 |
---|---|---|---|
케이블 직경: | 0.9 밀리미터 | 케이블 색: | 백색 |
포장: | 작은 스틸 튜브 | 길이: | 입력 1M ; 출력 1.5M |
작동 사고 방식(NM): | 1260 ~ 1650 | 타입: | 1*4 |
Max.Insertion 손실(DB): | 7.2 | max.uniformity(DB): | 0.8 |
Min.Return 손실 (DB: | 55 | 섬유형: | 국제 전기통신 규격 위원회 G657A1, G657A2와 G.652D |

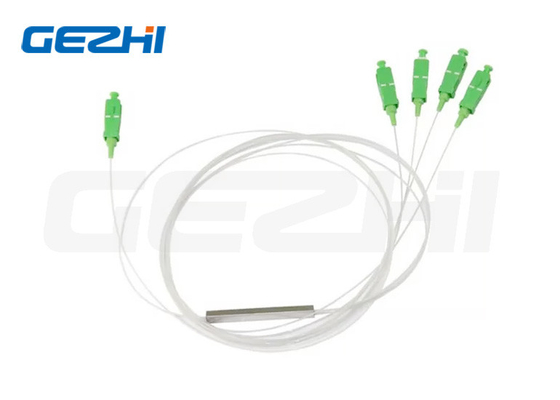

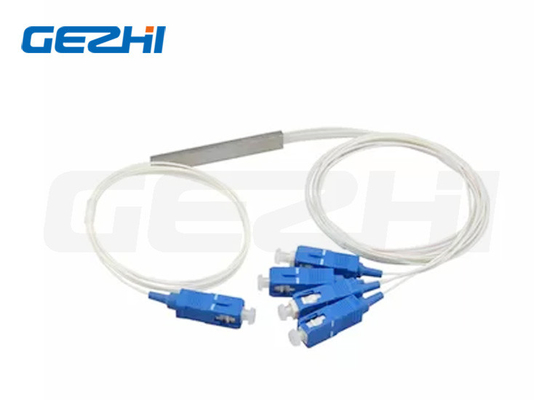

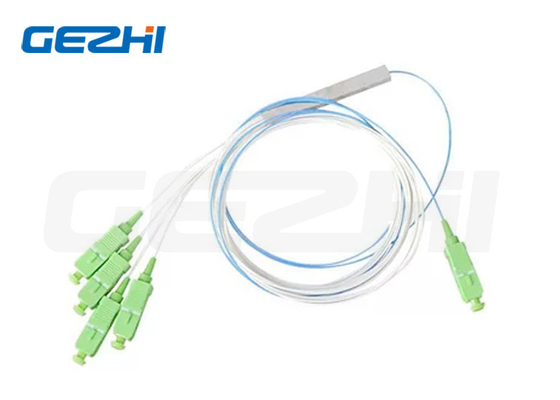

1x4 SC UPC 9/125 Um G657A1 0.9mm 화이트 케이블 미니 PLC 스플리터
광섬유 PLC 스플리터 도입
광적 분할기는 원리에 따라 녹은 콩과 평면 파도 선도자로 나눌 수 있습니다. 두 번째, 녹은 콩 제품은 양쪽 융합을위한 두 개 이상의 섬유입니다.평면 파도지도는 마이크로 광학적 부품 유형 제품입니다., 광리토그래피 기술을 사용하여 중소 또는 반도체 기판에서 빛 파도 유도체를 형성하여 분화 기능을 달성합니다.
두 종류의 종은 비슷한 분리 원리를 가지고 있습니다. 그들은 서로 결합하기 위해 섬유 사이의 희미화 필드를 변경합니다.연결 길이) 및 나뭇가지의 다른 크기를 달성하기 위해 섬유 반지름을 변경, 그리고 반대로 여러 광적 신호를 하나의 신호로 결합할 수 있습니다. 합성기라고도 합니다.
용광섬유 결합기는 단순한 생산 방법, 저렴한 가격, 외부 광섬유와 쉬운 연결 때문에 시장에서 주류 제조 기술이되었습니다.그리고 그것은 기계적인 진동과 온도 변화의 장점을 견딜 수 있습니다.
광섬유 PLC 스플리터 기능
광대역 운영 파장
낮은 삽입 손실
낮은 PDL
콤팩트 한 디자인
좋은 채널 간 통일성
높은 신뢰성 과 안정성
광섬유 PLC 스플리터 응용
전기통신 부문
PON 시스템
FTTH
CATV
비디오 전송
광섬유 PLC 스플리터 매개 변수
1×N PLC 스플리터
(실온에서 측정하고 연결 장치 손실을 제외합니다)
종류 | 1x2 | 1×4 | 1x8 | 1x16 | 1x32 | ||
섬유 종류 | ITU-T G657A1, G657A2 및 G.652D | ||||||
작동 파장 (nm) | 1260~1650년 | ||||||
삽입 손실 (dB) | 전형적 | 3.6 | 6.8 | 10.0 | 13.0 | 16.0 | |
(P/S) 최대 | 30.8/4.0 | 7.1/73 | 100.2/10.5 | 130.5/13.7 | 160.5/16.8 | ||
손실 균일성 (dB) | 맥스 | 0.6 | 0.6 | 0.8 | 1.2 | 1.5 | |
양극화 의존적 손실 (dB) | 맥스 | 0.15 | 0.15 | 0.25 | 0.3 | 0.3 | |
지시성 (dB) | 분 | 55 | |||||
반환 손실 (dB) | 분 | UPC:50 APC:55 | |||||
작동 온도 ((°C) | -40~85 | ||||||
저장 온도 ((°C) | -40~85 |
2×N PLC 스플리터
(실온에서 측정하고 연결 장치 손실을 제외합니다)
종류 | 2x2 | 2×4 | 2x8 | 2x16 | 2x32 | 2×64 | |
섬유 종류 | ITU-T G657A1, G657A2 및 G.652D | ||||||
작동 파장 (nm) | 1260~1650년 | ||||||
삽입 손실 (dB) | 전형적 | 4.0 | 7.0 | 10.5 | 13.5 | 16.5 | 20.5 |
(P/S) 최대 | 40.1/4.3 | 7.4/7.6 | 100.8/11.0 | 140.3/14.5 | 170.3/17.5 | 207월 7일 21일5 | |
손실 균일성 (dB) | 맥스 | 0.8 | 0.8 | 1.5 | 2.0 | 2.5 | 2.5 |
양극화 의존적 손실 (dB) | 맥스 | 0.2 | 0.2 | 0.3 | 0.4 | 0.4 | 0.4 |
지시성 (dB) | 분 | 55 | |||||
반환 손실 (dB) | 분 | UPC:50 APC:55 | |||||
작동 온도 ((°C) | -40~85 | ||||||
저장 온도 ((°C) | -40~85 |
광섬유 PLC 스플리터를 주문하는 방법
1연결 장치 유형: SC / FC / LC / ST / E2000
2모드 타입: 단일 모드 UPC 및 APC
3케이블 지름: 0.9 / 2.0 / 3.0mm
4포장형: 미니 스틸 튜페 / ABS 박스
5. 섬유수: 1xN, 2xN ((1x2,1x4, 2x2, 2x4, 등)
