| Brand Name: | GEZHI or OEM |
| 모델 번호: | GZ-서큘레이터 |
| 모크: | 1PC |
| 가격: | 협상 가능 |
| Payment Terms: | T/T, 웨스턴 유니온 |

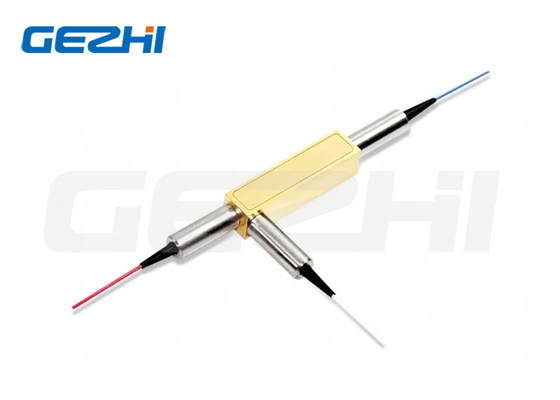

1064nm 광섬유 순환기 광섬유 부품 단일 모드 FC APC 커넥터
광섬유 순환기 설명
광학 순환기는 빛의 한 방향으로만 이동할 수 있는 3개의 포트를 가진 장치입니다.
포트 1로 들어오는 신호는 포트 2에서 최소한의 손실로 빠져나갈 것이고, 포트 2로 들어오는 신호는 포트 3에서 최소한의 손실로 빠져나갈 것이다. 포트 2로 들어오는 빛은 포트 1에서 큰 손실을 경험한다.그리고 3번 항구로 들어오는 빛은 2번 항구와 1번 항구에서 큰 손실을 경험합니다..
광학 순환기 는 상호 작용 하지 않는 장치 이다. 즉, 장치 를 통과 하는 빛 의 특성 에 대한 어떤 변화 도 반대 방향 으로 이동 함 으로 반전 되지 않는다.
광섬유 순환기 특성
1고 격리 & 고 반환 손실
2. 낮은 삽입 손실 & PDL
3광선 경로 에포시 자유
광섬유 순환기 응용
1- 더-드롭 멀티플렉스
2- 섬유 센서
3양방향 펌프
4양방향 신호 전송 시스템
5- 직렬 염색분산 보완 장치를 결합하는 장치
광섬유 순환기 사양
| 항목 | 단위 | 매개 변수 | |||
| 작동 파장 | nm | 1064 | |||
| 대역폭 | nm | ±5 | ±10 | ±20 | ±30 |
| 격리 | dB | ≥25 | ≥23 | ≥ 20 | ≥ 20 |
| 삽입 손실 @ 밴드,23°C | dB | ≤ 21 | ≤ 26 | ≤3.2 | ≤3.8 |
| PDL | dB | ≤0.2 | |||
| 수익 손실 | dB | ≥ 50 | |||
| 크로스 토크 | dB | ≥ 45 | |||
| PDL | dB | ≤ 0.1 | |||
| 최대 광전력 | mW | ≤ 300 | |||
| 섬유 종류 | / | 안녕하세요 | |||
| 작동 온도 | 0C | 0~50 | |||
| 저장 온도 | 0C | -40~85 | |||
| 패키지 크기 | mm | 34x8.4x8.4 ((P1) | |||
참고:
광섬유 순환기 크기 (mm)
주문 정보
| 파장 | 대역폭 | 섬유 종류 | 섬유 길이 | 커넥터 타입 |
| 1.1064nm 2다른 것 |
1.±5nm 2.±10nm 3.±20nm 4.±30nm |
1.250μm 섬유 2.900μm 섬유 3다른 것 |
1.0.5 +/- 0.1m 2. 1.0 +/- 0.1m 3다른 것 |
0- 커넥터 없어 1FC/UPC 2FC/APC 3SC/UPC 4SC/APC 5LC/PC 6MU/PC 7다른 것 |
|
|
