제품 상세 정보:
결제 및 배송 조건:
|
| 사고 방식: | 1260~1650 | 파이버 모드: | 싱글모드 또는 멀티모드 |
|---|---|---|---|
| 연결기: | SC/UPC, LC/APC 또는 사용자 지정 | 교대 시간: | ≤8ms(인접 채널) |
| 보증: | 3년 | 적용: | 원격 감시 |
| 하이 라이트: | 매트릭스 랙마운트 광 스위치,MxN 매트릭스 랙마운트 광 스위치,랙마운트 광 네트워크 스위치 |
||

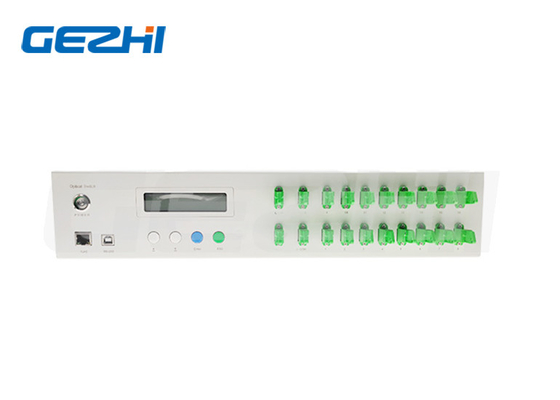

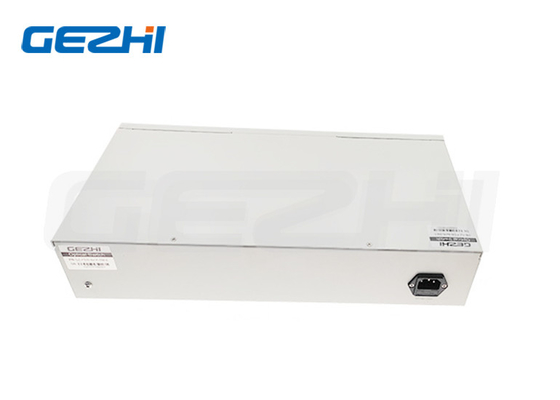

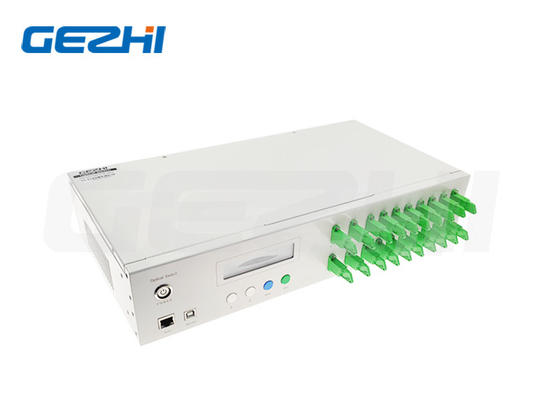

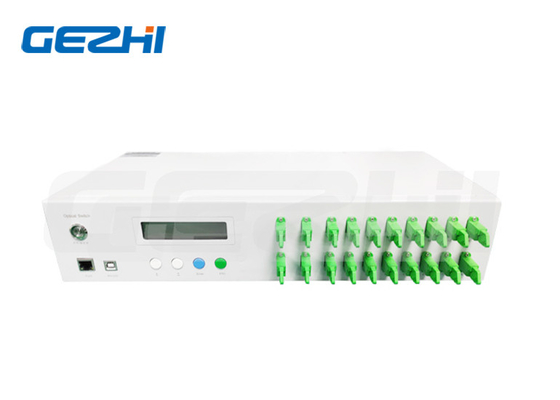

매트릭스 광 스위치 랙마운트 제품 개요
광 네트워크를 위한 높은 안정성 MxN 매트릭스 랙 마운트 광 스위치
매트릭스 광 스위치 랙마운트
매트릭스 광 스위치는 4x4에서 최대 128x128까지의 포트 수로 사용할 수 있는 고성능의 완전 비차단 전광 매트릭스 스위치입니다.가장 까다로운 방위 응용 분야에서 입증되었으며 주요 네트워크 장비 제조업체의 광범위한 상용 응용 분야에서 현장에서 입증되었습니다. 이 제품은 낮은 광 손실, 전원 요구 사항 및 빠른 전환 속도.
맞춤형 파장, 광섬유 유형, 입력 및 출력 채널을 사용할 수 있습니다.
GEZHI Photonics는 2x8, 2x16, 2x64, 4x4, 4x16, 4x32, 8x8, 8x16, 16x16, 20x20......128x128 매트릭스 광 스위치 등과 같은 전 범위의 매트릭스 광 스위치를 생산합니다.
매트릭스 광 스위치의 특징 및 응용랙마운트
특징
*SerialNet, 높은 신뢰성, 높은 안정성
*LED 디스플레이 패널.비주얼 디스플레이, 편리한 작동
*투명한 전송 신호.높은 안정성과 신뢰성
* 자동 스캔의 채널 및 시간 간격 설정 가능
*RS232 제어 및 RJ45 이더넷 원격 관리
애플리케이션
*FITL
*자동 측정
* 광 네트워크 원격 모니터링 케이블 모니터링 및 유지 시스템
매트릭스 광 스위치 사양랙마운트
| 모수 | 단위 | 2x4 | 2x8 | 2x12 | 2x16 | 2x24 | 2x32 | 2x64 | 4x4 | 8x8 | 16x16 |
| 파장 범위 | nm | 1260~1650 | |||||||||
| 테스트 파장 | nm | 1310/1550 | |||||||||
| 삽입 손실 | 데시벨 | ≤1.5 | ≤1.5 | ≤1.5 | ≤1.5 | ≤1.8 | ≤1.8 | ≤2.0 | ≤2.0 | ≤2.0 | ≤2.5 |
| 반환 손실 | 데시벨 | SM ≥ 50 | |||||||||
| 누화 | 데시벨 | ≤-55 | |||||||||
| PDL | 데시벨 | ≤0.05 | |||||||||
| WDL | 데시벨 | ≤0.25 | |||||||||
| TDL | 데시벨 | ≤0.25 | |||||||||
| 반복성 | 데시벨 | ≤0.02 | |||||||||
| 일생 | 타임스 | >107 | |||||||||
| 전환 시간 | ms | ≤8(인접 채널) | |||||||||
| 옵티컬 파워 | 밀리와트 | ≤500 | |||||||||
| 커넥터 | / | FC, SC, LC, ST, SMA 또는 맞춤형 | |||||||||
| 모니터 포트 | / | RJ45, RS232 | |||||||||
| 작동 전원 공급 장치(플러그 유형) | V | AC:220V(50/60Hz) 또는 DC:36V~72V | |||||||||
| 작동 온도 | ℃ | -10~+60 | |||||||||
| 보관 온도 | ℃ | -40~+85 | |||||||||
| 랙마운트 | mm | 19"랙 마운트 1U, 2U, 3U 또는 4U | |||||||||

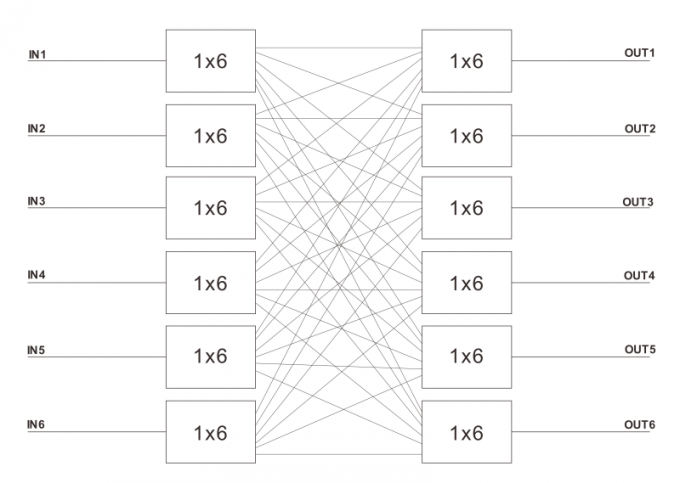

매트릭스 광 스위치 랙마운트의 스케치 맵
| OSW | 방법 | 파장 | 패키지 | 섬유 유형 | 섬유 직경 | 커넥터 |
|
2x4 2x8 2x64 4x16 16x16 20x20 S=특이성 |
에스=에스엠 남=MM |
85=850nm 13=1310nm 15=1550nm 85/13=850/1300 13/15=1310/1550nm 460nm 780nm 980nm S=지정 |
1U=1U 랙마운트 2U=2U 랙마운트 3U=3U 랙마운트 4U=4U 랙마운트 S=지정 |
M5=50/125 M6=62.5/125 S9=9/125 S105/125 S200/240 S272/300 S365/400 S550/600 S=지정 |
AC=단일 85~265V DC=싱글 36~72V AA=듀얼 85~265V DD=듀얼 36~72V AD=AC85~265V+DC36~75V |
00=없음 FP=FC/UPC FA=FC/APC SP=SC/UPC SA=SC/APC LP=LC/UPC 라=LC/APC S=지정 |
