파장 범위: | 1260~1650nm | 연결기: | FC, SC, LC, ST, SMA 또는 맞춤형 |
---|---|---|---|
모니터 포트: | RJ45, RS232 | 랙 마운트: | 19"랙 마운트 1U, 2U, 3U 또는 4U |
하이 라이트: | 매트릭스 광 스위치 랙마운트,32x32 광 스위치 랙마운트,4x4 광 스위치 장비 |

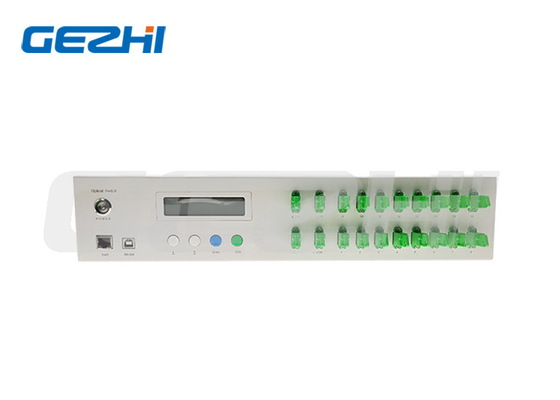

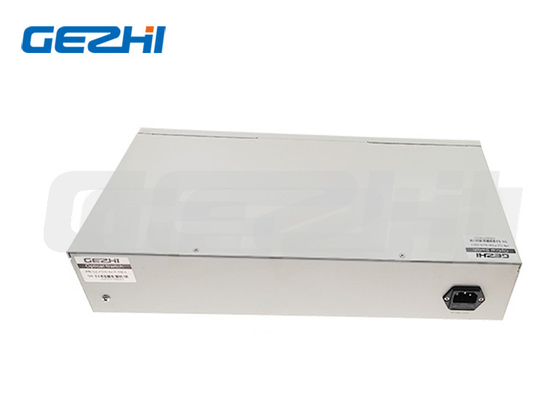

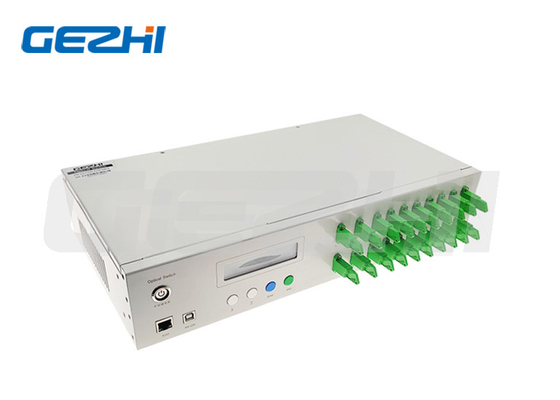

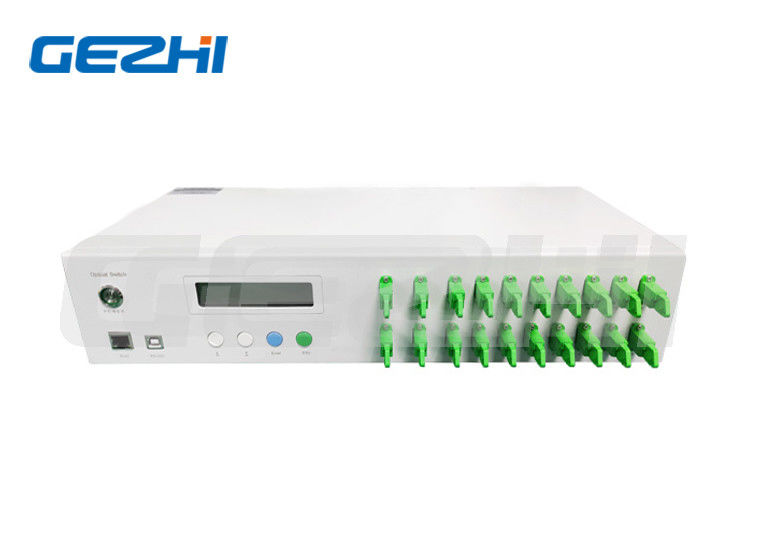

4x4, 8x8, 16x16, 32x32, 맞춤형 파장 매트릭스 광학 스위치 랙마운트
매트릭스 광 스위치 랙마운트
매트릭스 광 스위치는 4x4에서 최대 128x128까지의 포트 수로 사용할 수 있는 고성능의 완전 비차단 전광 매트릭스 스위치입니다.가장 까다로운 방위 응용 분야에서 입증되었으며 주요 네트워크 장비 제조업체의 광범위한 상용 응용 분야에서 현장에서 입증되었습니다. 이 제품은 낮은 광 손실, 전원 요구 사항 및 빠른 전환 속도.
특징 SerialNet, 높은 신뢰성, 높은 안정성 LED 디스플레이 패널.비주얼 디스플레이, 편리한 작동 투명한 전송 신호.높은 안정성과 신뢰성 자동 스캔의 채널 및 시간 간격 설정 가능 RS232 제어 및 RJ45 이더넷 원격 관리 |
애플리케이션 FITL 자동 측정 광 네트워크 원격 모니터링 케이블 모니터링 및 유지 관리 시스템
|
기술 색인
모수 | 단위 | 2x4 | 2x8 | 2x12 | 2x16 | 2x24 | 2x32 | 2x64 | 4x4 | 8x8 | 16x16 |
파장 범위 | nm | 1260~1650 | |||||||||
테스트 파장 | nm | 1310/1550 | |||||||||
삽입 손실 | 데시벨 | ≤1.5 | ≤1.5 | ≤1.5 | ≤1.5 | ≤1.8 | ≤1.8 | ≤2.0 | ≤2.0 | ≤2.0 | ≤2.5 |
반환 손실 | 데시벨 | SM ≥ 50 | |||||||||
누화 | 데시벨 | ≤-55 | |||||||||
PDL | 데시벨 | ≤0.05 | |||||||||
WDL | 데시벨 | ≤0.25 | |||||||||
TDL | 데시벨 | ≤0.25 | |||||||||
반복성 | 데시벨 | ≤0.02 | |||||||||
일생 | 타임스 | >107 | |||||||||
전환 시간 | ms | ≤8(인접 채널) | |||||||||
옵티컬 파워 | 밀리와트 | ≤500 | |||||||||
커넥터 | / | FC, SC, LC, ST, SMA 또는 맞춤형 | |||||||||
모니터 포트 | / | RJ45, RS232 | |||||||||
작동 전원 공급 장치(플러그 유형) | V | AC:220V(50/60Hz) 또는 DC:36V~72V | |||||||||
작동 온도 | ℃ | -10~+60 | |||||||||
보관 온도 | ℃ | -40~+85 | |||||||||
랙마운트 | mm | 19"랙 마운트 1U, 2U, 3U 또는 4U |
주문 정보 OSW-XxX-X-XX-X-XX-XX-XX-XX
OSW | 방법 | 파장 | 패키지 | 섬유 유형 | 섬유 직경 | 커넥터 |
2x4 2x8 2x64 4x16 16x16 20x20 S=특이성 |
에스=에스엠 남=MM |
85=850nm 13=1310nm 15=1550nm 85/13=850/1300 13/15=1310/1550nm 460nm 780nm 980nm S=지정 |
1U=1U 랙마운트 2U=2U 랙마운트 3U=3U 랙마운트 4U=4U 랙마운트 S=지정 |
M5=50/125 M6=62.5/125 S9=9/125 S105/125 S200/240 S272/300 S365/400 S550/600 S=지정 |
AC=단일 85~265V DC=싱글 36~72V AA=듀얼 85~265V DD=듀얼 36~72V AD=AC85~265V+DC36~75V |
00=없음 FP=FC/UPC FA=FC/APC SP=SC/UPC SA=SC/APC LP=LC/UPC 라=LC/APC S=지정 |
