제품 상세 정보:
결제 및 배송 조건:
|
| 원래 장소: | 중국 | 제어 유형: | 잠금하지 않는/ 잠금 |
|---|---|---|---|
| 사고 방식: | 1260~1650nm | 특징: | 높은 신뢰도 |
| 연결기: | LC / UPC, LC / 자동 위상 조정, SC / UPC | 전압: | 5V 또는 3V |
| 항구: | 2x2Full | ||
| 하이 라이트: | 1x2 광섬유 수동 부품,높은 신뢰성 광섬유 수동 부품,단일 모드 스위치 1x2 |
||

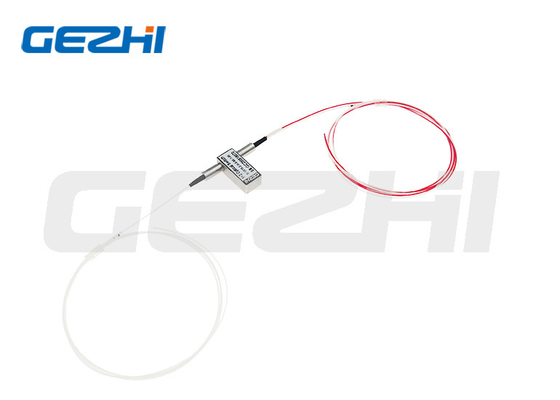

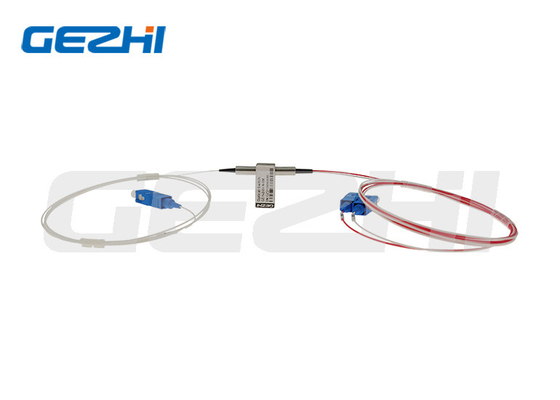

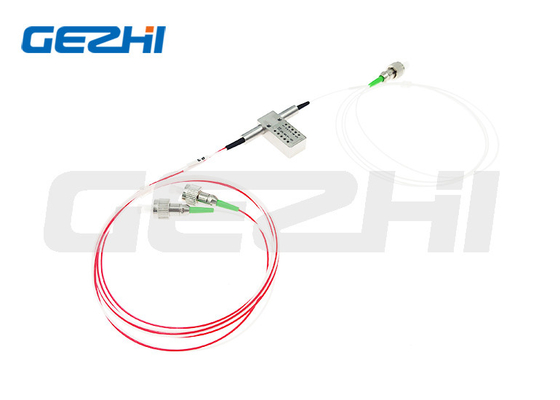

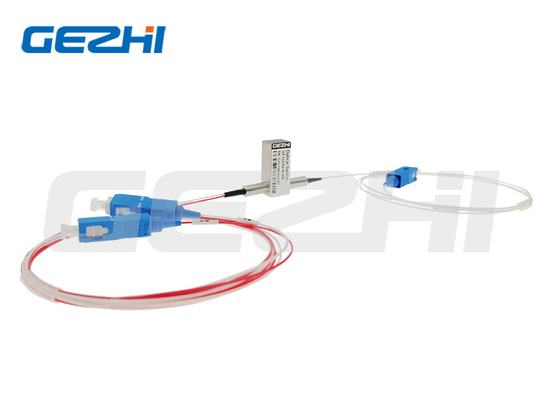

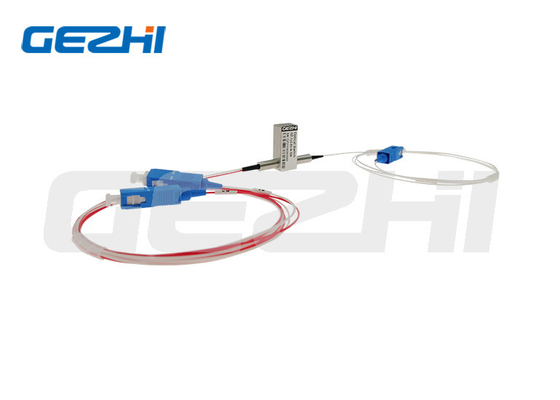

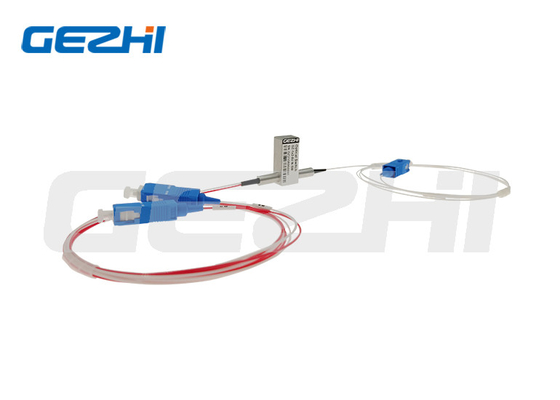

1*2 850/1260nm 기계 광섬유 스위치 모듈
1x2 광식 스위치
이 광학 스위치는 3개의 섬유와 2개의 상태를 가진 1x2 타입으로 구성됩니다.입력된 광적 신호를 선택된 출력 섬유로 리디렉트하여 광적 채널을 연결합니다. 싱글 모드 파장 1260~1650nm 또는 멀티 모드 850/1310nm로 작동합니다.이것은 광 기계적 고유 구성을 사용하여 전기 제어 신호를 통해 활성화됩니다. 게지 1x2 기계 광섬유 스위치는 초고 신뢰성과 빠른 스위칭 속도뿐만 아니라 양방향 성능을 제공합니다.1x2 기계 광섬유 스위치는 광망 애플리케이션에 대한 진정한 스위칭 솔루션입니다.
|
특징 고장 안전 잠금
비교할 수 없는 저렴한 비용
낮은 광적 왜곡 에포시 자유 광 경로
높은 신뢰성
|
신청서 채널 차단 설정 가능한 추가/하락
시스템 모니터링
기기
|
사양
| 매개 변수 | 사양 | 단위 |
| 작동 파장 | 1260~1620 (SM) | nm |
| 삽입 손실 | ≤1.0 | dB |
| 파장 의존적 손실 | ≤0.25 | dB |
| 양극화 의존적 인 손실 | ≤0.05 | dB |
| 온도 의존적 인 손실 | ≤0.20 | dB |
| 수익 손실 | SM≥50 | dB |
| 크로스 토크 | SM≥55 | dB |
| 시간 전환 | ≤ 8 | ms |
| 반복 가능성 | ≤±0.02 | dB |
| 내구성 | ≥107 | 시간 |
| 작동 전압 | 3 또는 5 | V |
| 스위치 타입 | 잠금하지 않는/ 잠금 | |
| 작동 온도 | -20~+70 | °C |
| 저장 온도 | -40~+85 | °C |
| 광전력 | ≤ 500 | mW |
| 차원 | 270.0L × 12.5W × 8.4H | mm |
핀
| 종류 | 광학 경로 | 전기 드라이브 | 상태 센서 | ||||||
| 1x2 | 핀 1 | 핀 5 | 핀 6 | 핀 10 | 핀 2-3 | 핀 3-4 | 핀 7-8 | 핀 8-9 | |
| 턱을 뚫지 않는 것 | CUT | -- | -- | -- | -- | 닫아 | 오픈 | 오픈 | 닫아 |
| P1-P2 | V+ | -- | -- | GND | 오픈 | 닫아 | 닫아 | 오픈 | |
| 꽉 잡는 | CUT | -- | -- | GND | -- | 닫아 | 오픈 | 오픈 | 닫아 |
| P1-P2 | V+ | GND | -- | -- | 오픈 | 닫아 | 닫아 | 오픈 | |
주문 정보
GZ-1×2-13/15
| 모드 | 파장 | 전압 유형 | 제어 모델 | 섬유 종류 | 섬유 직경 | 섬유 길이 | 커넥터 |
| S=SM M=MM |
85=850nm 13=1310nm 15=1550nm 13/15=1310/1550nm X=다른 것 |
3=3V 5=5V |
L=물쇠 N=부착되지 않은 |
5=50/125 6=62.5/125 9=9/125 X=다른 것 |
25=250um 90=900um 20=2.0mm 30=3.0mm X=다른 것 |
1=1m 2=1.5m X=다른 것 |
0=무함께 X=다른 것 |
