제품 상세 정보:
결제 및 배송 조건:
|
| 제어 모드: | TTL | 연결기: | LC / PC |
|---|---|---|---|
| 광학 파워: | 500mW 이하 | 섬유 종류: | SM, 9/125um(SMF-28) |
| 파장 범위: | 1260~1650 별거 안 해 | 삽입 손실: | 일반:0.5dB 최대:1.0dB |
| 모델: | GZ-FSW-2X4 | ||
| 하이 라이트: | TTL 제어 2x4 광섬유 스위치,네트워크 2x4 광섬유 스위치,원격 모니터링 2x4 광섬유 스위치 |
||
제품 설명

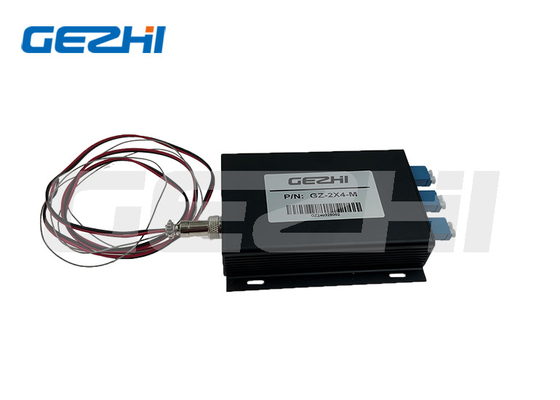

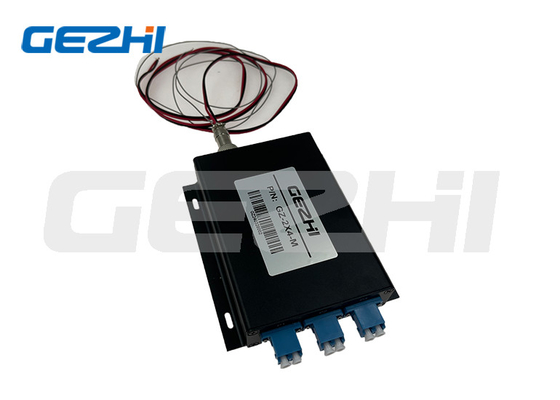

2x4 광섬유 스위치 1260~1650nm TTL 제어 광 스위치
2x4 광 스위치는 광 경로 제어 장치의 일종이며, 광 경로를 제어하고 광 경로를 변환합니다. 광 통신 응용 프로그램에서 중요한 역할을합니다.광적 스위치는 주로 광적 전송 시스템 멀티플렉스 모니터링에 사용됩니다., LAN 어떻게 빛 / 빛 탐지자 자동 교환 및 광학 감지 광학 테스트 시스템에서 다점 동적 모니터링 시스템 광학 섬유, 광학 장치,네트워크 및 현장 엔지니어링 케이블 테스트설정 가능한 광 장치. 버튼을 가진 RS-232 인터페이스 제어 모듈, 모듈 광 경로 선택에 대한 PC 소프트웨어를 통해 할 수 있습니다.
금속물
1비교할 수 없는 저렴한 비용
2낮은 광학 왜곡
3고도의 고립
4높은 신뢰성
5에포시제품 없는 광선 경로
6빛의 경로 전환 버튼 제어
신청서
1링 네트워크
2광망에서 원격 모니터링
3광섬유 부품의 시험
사양
| 매개 변수 | 매개 변수 값 |
|
모델
|
GZ-FSW-2X4 |
| 삽입 손실 | 타입:0최대 0.5 dB:10.0 dB |
| 파장 범위 | 1260~1650 nm |
| 테스트 파장 | 1310/1550 nm |
| 섬유 종류 | SM, 9/125um (SMF-28) |
| 수익 손실 | ≥50 dB |
| 크로스 스톡 | ≥ 70 dB |
| PDL | ≤0.05 dB |
| WDL | ≤0.25 dB |
| TDL | ≤0.25 dB |
| 반복 가능성 | ≤0.02 dB |
| 일생 | ≥10 |
| 전환 시간 | 8 ms (접근 채널) |
| 광력 | ≤ 500mW |
| 커넥터 | LC/PC |
| 제어 모드 | TTL |
| 작동 전원 공급 장치 | 5V/100 mA |
| 작동 온도 | -40 °C ~ +85 °C |
| 차원 | (L) 104.0×(W) 120×(H) 28±0.2mm |
차원
P1 커넥터: 광 스위치 채널 공통
P2 커넥터: 광 스위치 채널 1
P3 커넥터: 광 스위치 채널 2"
표시등 1: 전력등
표시등 2: 채널 1 표시등, 표시등이 켜져 있어 P1이 P2를 지나가는 것을 나타냅니다.
표시등 3: 채널 2 표시등, 표시등이 켜져 있어 P1이 P3을 지나고 있음을 나타냅니다.
GX12-3:1는 +5V, 2는 GND, 3는 제어 핀 (높은: P1-P2, 낮은: P1-P3)
광학 경로
그림
