| 브랜드 이름: | GEZHI or OEM |
| 모델 번호: | 1x2FWDM-R/B |
| 모크: | 1PC |
| 가격: | 협상 가능 |
| Delivery Time: | 5-8 일 일 |
| 지불 조건: | T/T, 서부 동맹 |

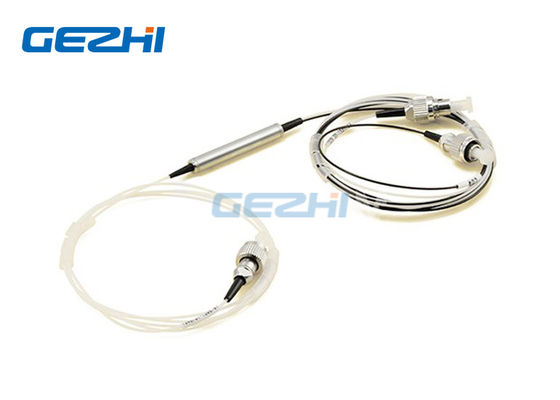

1x2 빨강/파란 WDM 여과기 C 밴드 DWDM 장치
GEZHI DWDM는 빨강/파란 여과기 박막 여과기 장치입니다. 3 항구 장치입니다. 1개의 항구는 칭합니다 “공유지이라고.” 다른 둘 항구는 2 파장을 도관을 “밴드” 제공합니다: 빨강 (λ>1547 nm) 및 파랑 (λ<1543 nm="">
| 특징 | 신청 |
|
|
DWDM 빨강/파란 띠 여과기 DWDM 빨강/파란 띠 여과기 DWDM 빨강/파란 띠 여과기를 가진
플라스틱 ASB 상자 포장 19"로 스테인리스 관으로 1RU 선반 산 포장
전형적으로, 그러나, 장치는 양용 (i.e 양지향성) WDM로 사용됩니다. 1명의 밴드는 일반적인 다리에 다른 밴드는 일반적인 다리에서 수송되는 그러나, 보내집니다. (보기 도표를 보십시오) 빨강/파란 여과기를 사용하는 DWDM 단위에서, Mux는 Demux도 결합될지도 모릅니다.
예를 들면, Mux는 Demux는 파란 띠에 있는 DWDM 수로를 분리하는 그러나, 빨간 밴드에 있는 DWDM 수로를 결합합니다. 빨강/파란 fillter를 사용하여, 사람은 전달합니다 수로를 빨강을 결합할 수 있고 파랑은 단 하나 섬유에 수로를 받습니다.
주문 정보
| 파장 | 포장 Spec | 섬유 유형 | 섬유 직경 | 섬유 길이 | 연결관 |
| R/B=Red/Blue 파장 |
1= Φ5.5mm×34mm 2= 90×20×10 mm 3=100×80×10.5 mm 4= 120×80×18 mm 5=140×115×18 mm 랙마운트 6=19” 1U X= 다른 사람 |
9=9/125 X=Others |
25=250um 90=900um 20=2.0mm 30=3.0mm X=Others |
05=0.5m 10=1.0m 15=1.5m X=Others |
OO=None FP=FC/PC FA=FC/APC SP=SC/PC SA=SC/APC STP=ST/PC STA=ST/APC LP=LC/PC LA=LC/APC X=Others |
성과 명세
| 유형 | FWDM | ||
| 채널 파장을 통과하십시오 | nm | 1547~1561 (빨강) | 1530~1543.2 (파랑) |
| 반영 수로 파장 | nm | 1530~154.2 (파랑) | 1547~1561 (빨강) |
| 채널 삽입 손실을 통과하십시오 | dB | ≤0.60 | |
| 반영 채널 삽입 손실 | dB | ≤0.40 | |
| 채널 잔물결 | dB | ≤0.3 | |
| 인접한 수로 고립 | dB | ≥30 | |
| 급행 수로 고립 | dB | ≥12 | |
| PDL | dB | ≤0.1 | |
| PMD | Ps/nm | ≤0.1 | |
| 지향성 | dB | ≥55 | |
| 복귀 손실 | dB | ≥50 | |
| 힘 취급 | MW | 300 | |
| 작용 온도 | ℃ | -5~+70 | |
| 저장 온도 | ℃ | -40~+85 | |
| 포장 차원 | mm | φ5.5x34 | |
주: 1. 주문화는 유효합니다.
2. 삽입 손실은 연결관을, 각 연결관 추가할 것입니다 0.2dB 손실을 포함하지 않습니다.
3. 다른 파장은 고객의 요구에 할 수 있습니다. 예를 들면, L 밴드 R/B의 C/L 밴드.
양지향성 사용법에 있는 빨강/파란 WDM의 보기.
|
|
