| 브랜드 이름: | GEZHI or OEM |
| 모델 번호: | GZ-MFSW-1x16 |
| 모크: | 1대 pc |
| 가격: | 협상 가능 |
| Delivery Time: | 2-7 일 일 |
| 지불 조건: | 전신환, 웨스턴 유니온 |

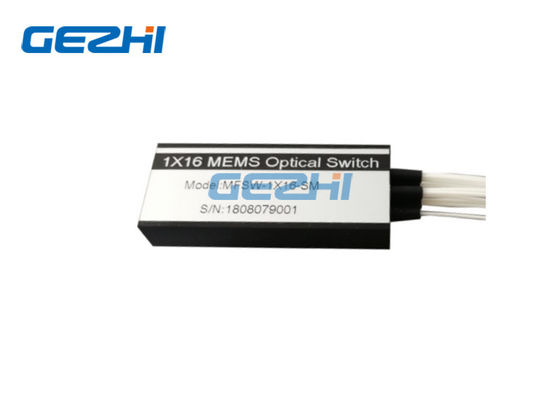

1x16 멤즈형 광 스위치 모듈
소형 패키지에서 그것의 MEMS 기반 설계, GEZHI 포토닉스 1x16 멤즈형 광 스위치 모듈 오래가는 성능과 함께. 고속스위칭 시간과 100억 수명 기대 이상은 부담스러운 제작 응용을 위한 완전한 광 스위치로 만듭니다. 멤즈형 광 스위치는 1x2, 1x4,1x8, 1x12, 1x16 모듈 중에서 선택과 단일 모드 섬유가 가능합니다.
특징
소형 구조
고속스위칭 시간
저삽입 손실
높은 신뢰도
애플리케이션
PON 네트워크
보호
계측기
네트워크 모니터링
상술
| 매개 변수 | 유닛 | MFSW-1×N (N≤16) |
| 작동 파장 | 별거 안 해 | SM을 위한 1260~1620, MM 동안 850/1310 |
| 삽입 손실 | dB | (전형적인 ≤ 1.0 : 0.8) |
| 윈도우 드라이버 라이브러리 | dB | ≤ 0.3 |
| 토쿄 디즈니랜드 | dB | ≤ 0.3 |
| PDL | dB | ≤ 0.1 |
| 반사 특성 | dB | SM ≥ 50, MM ≥ 30 |
| 혼선 | dB | SM ≥ 50, MM ≥ 30 |
| 반복성 | dB | ≤ ±0.02 |
| 교대 시간 | 부인 | ≤ 8 |
| 내구성 | 시간 | 0 |
| 전원 공급기 | Ｖ | DC 5V ± 5% |
| 스위칭 모드 | 비래칭 | |
| 광학력 | mW | ≤ 500 |
| 작동 온도 | 'Ｃ | -5 ~ +70 |
| 저장 온도 | 'Ｃ | -40 ~ +85 |
| 작동 습도 | % | 5 ~ 95 |
| 차원 | 밀리미터 | 34×24×11 또는 60×24×11 |
기록 : 1. 작동 온도와 모든 SOP 이내에.
2. 연결기를 배제하고,와 한 쌍의 연결기를 위한 0.3dB IL을 추가합니다.
핀
상술
| 아니오. | 항목 | 상술 |
| 1 | 전원 공급기 | DC 5V ± 5% |
| 2 | 소비 전력 | <500mw> |
| 3 | 제어 | UART 또는 병렬 모드 (TTL 레벨) |
핀 할당
| 핀 | 신호명 | 기술 |
| 1 | NC | 어떤 물리적 내부 접속 |
| 2 | VCC | 전원 공급기 (5V) |
| 3 | 스트로브 | 하강 모서리 활동가 (입력) |
| 4 | 국민 총수요 | 신호 접지 |
| 5 | D0 | 자료 0 (입력) |
| 6 | D1 | 데이터 1 (입력) |
| 7 | D2 | 자료 2 (입력) |
| 8 | D3 | 자료 3 (입력) |
| 9 | UART TX | UART 전송 (출력) |
| 10 | UART RX | UART 수신 (입력) |
| 11 |
국민 총수요
|
소송 땅 |
| 12 | 수신 버퍼 작동 기능 | 준비 (출력)이 내부 디버깅을 위해 사용합니다 |
| 13 | 방식 | 0=TTL, 1=UART (입력) |
| 14 | 리셋 | 0=Reset (입력) |
광학 경로
차원
순서 정보
GZ-MFSW-1xN-x Ｘ -엑스스 -엑스스 Ｘ
| 타입 | 채널 | 사고 방식 | 섬유형 | 파이버 직경 | 화이버 길이 | 연결기 |
| GZ-MFSW |
01=1x1 02=1x2 ..... 16=1x16 ...... |
C=C는 단결합니다 L=L은 단결합니다 O=O는 단결합니다 D=C+L은 단결합니다 X= 다른 사람 |
5=50/125 6=62.5/125 9=9/125 X=Others |
25=250um 90=900um 20=2.0mm 30=3.0mm X=Others |
1=1m 2=1.5m X=Others |
0=None FP=FC/PC FA=FC/APC SP=SC/PC SA=SC/APC LP=LC/PC LA=LC/APC X=Other |
|
|
