| Brand Name: | GEZHI or OEM |
| 모델 번호: | FWDM |
| 모크: | 1PC |
| 가격: | 협상 가능 |
| Delivery Time: | 5-8 일 일 |
| Payment Terms: | T/T, 서부 동맹 |
CATV 네트워크를 위한 3port FWDM 통행 1550nm Refelect 1310&1490nm WDM
GEZHI 3port 여과기 파장 부 다중화기 (FWDM) T1550nm R1310&1550nm는 박막 여과기 기술에 근거를 둡니다. 장치는 에폭시 자유로운 광학적인 경로, 낮은 삽입 손실, 높은 소멸 비율, 높은 신뢰성 및 높은 안정성을 특색짓습니다.

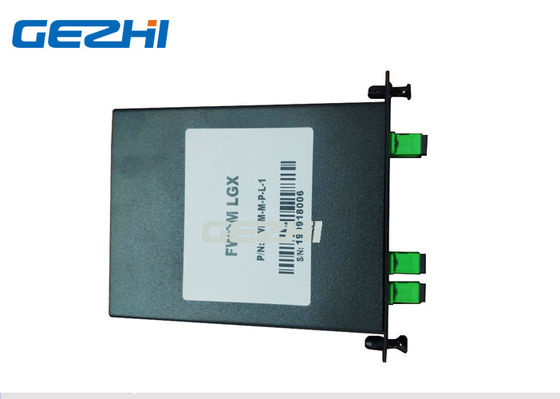

SC/APC 연결관을 가진 LGX 카세트에서 포장되는 3 항구 FWDM 장치. 사용할 수 있는지 어느 것이 CATV 네트워크에.
특징
낮은 PDL
고분고분한 RoHS
낮은 삽입 손실
광학적인 경로 에폭시는 해방합니다
신청
CATV
WDM 체계
명세
| 모수 | 단위 | FWDM 장치 | ||
| 작동 파장 T: 전송 파장 R: 반영 파장 1310±50,1490±10, 1550±10 1610±10, 1625±25, 1650±20 |
nm | 1 | T1550 R1310/1490 | |
| 2 | T1490 R1310/1550 | |||
| 3 | T1310 R1490/1550 | |||
| 4 | T1550/1610 R1310/1490 | |||
| 5 | T1550/1625 R1310/1490 | |||
| 6 | T1625 R1310/1490/1550 | |||
| 7 | T1650 R1310/1490/1550 | |||
| 삽입 손실 | dB | 전송: ≤ 0.6 | ||
| 반영: ≤ 0.4 | ||||
| 전송 채널 고립 | dB | ≥ 30 | ||
| 반영 채널 고립 | dB | ≥ 17 | ||
| PDL | dB | ≤ 0.1 | ||
| 파장 열 안정성 | nm/℃ | ≤ 0.003 | ||
| 삽입 손실 열 안정성 | dB/℃ | ≤ 0.005 | ||
| 복귀 손실 | dB | ≥ 45 | ||
| 광학적인 힘 | MW | ≤ 500 | ||
| 작용 온도 | ℃ | -10 ~ +70 | ||
| 저장 온도 | ℃ | -40 ~ +85 | ||
| 상대 습도 | % | 5 ~ 95 | ||
| 차원 | mm | Φ5.5×34 | Φ4.2×25 | 90×20×10 |
| 주: 1. 주문화는 유효합니다. 2. 연결관 없이 지정해, 연결관 당 추가 0.2dB 손실을 추가하거든. |
||||
주문 정보:
| A | B | C | D | E |
| 파장 | 관 유형 | 섬유 길이 (연결관을 포함하십시오) |
연결관 | 차원 |
|
T15R13/14=T1550 R1310/1490 T14R13/15=T1490 R1310/1550 T13R14/15=T1310 R1490/1550 T15/16R13/14=T1550/1610R1310/1490 X=Others |
25=250um 90=900um 20:2000um 30=3000um X=Others |
05=0.5m±0.05m 10=1.0m±0.05m 15=1.5m±0.05m X= 다른 사람 |
00=None FP=FC/PC FA=FC/APC SP= SC/PC SA=SC/APC STP=ST/PC STA=ST/APC LP=LC/PC LA=LC/APC X=Others |
5534=Φ5.5×34mm 4225=Φ4.2×25mm 9021=90×20×10mm X=Customized |
|
|
