| Brand Name: | GEZHI or OEM |
| 모델 번호: | 60CH AAWG |
| 모크: | 1PC |
| 가격: | 협상 가능 |
| Delivery Time: | 5-8 일 일 |
| Payment Terms: | T/T, 서부 동맹 |

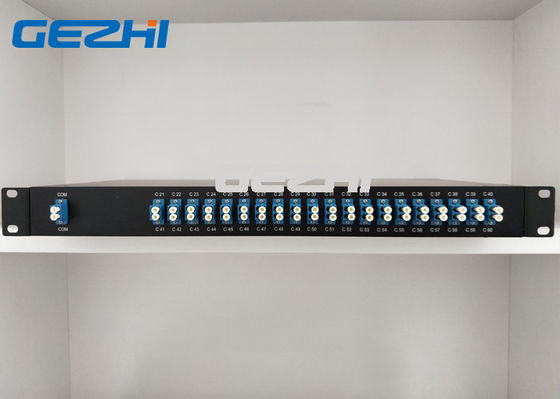

단 하나 섬유 50Ghz 60 채널 Athermal AWG DWDM 랙마운트 단위
GEZHI의 60ch Mux Demux Athermal AWG DWDM 단위는 저손실의, 고밀도와 독립 수동적인 광학적인 단위입니다. 그것은 가우스 모양 패스 대역과 가진 athermal AWG 기술에 근거를 둡니다. 1U 포장에 있는 60Channel 50GHz에 의하여 간격을 둔 수로까지 접근을 제공해서, 이 단위는 C 밴드 범위의 수용량을 확대합니다. 트랜스폰더 및 증폭기 함께, 60ch AWG DWDM mux demux는 간단한 자유 코스 경마에서 증폭한 링 설정에 건축술의 광범위를 지원합니다.
특징
전력 필요조건 없음
증가된 신뢰성을 위한 높은 채널 고립
강화된 거리 및 성과를 위한 매우 낮은 삽입 손실
GR-1221-COREUNC & Telecordia TR-NWT-000468 신뢰성
신청
파장 선택 여정
WDM는 ADM의 기초를 두었습니다
지하철과 장거리 순일
WDM 전송
광 신호 가공
명세
| 모수 | 명세 | 단위 | 코멘트 | ||
| 분 | 최대 | ||||
| 입력 채널 | 1 | ||||
| 출력 채널 | 60 | 80의 유효한 96의 수로 | |||
| 채널 간격 | 50 | GHz | |||
| 1dB 대역폭 |
0.18 |
nm | Gaussion 유형 | ||
| 3dB 대역폭 |
0.28 |
nm | |||
| I.L | 6 | dB | ITU 패스밴드에 있는 최악의 경우 | ||
| I.L UNI. | 1 | dB | |||
| 잔물결 | 0.7 | dB | ITU 패스밴드에 있는 손실 변이 | ||
| PDL | 0.5 | dB | 최대. ITU 패스밴드에 있는 가치 | ||
| 인접한 누화 | 22 | dB | ITU 패스밴드에 있는 최악의 경우 | ||
| 비 인접한 누화 | 27 | dB | ITU 패스밴드에 있는 최악의 경우 | ||
| 총 누화 | 20 | dB | 다른 수로 전부의 점증적으로 누화 | ||
| 복귀 손실 | 40 | dB | |||
| 최대 지속적인 광학적인 힘 | 250 | MW | 최대 입력 광학적인 힘 | ||
| (CD) 색채 분산 | -20 | +20 | ps/nm | ||
| PMD | 0.5 | ps | |||
포장 그림
|
|
