| Brand Name: | GEZHI or OEM |
| 모델 번호: | 1x2 스위치 모듈 |
| 모크: | 1PC |
| 가격: | 협상 가능 |
| Delivery Time: | 2-7 일 일 |
| Payment Terms: | T/T, 서부 동맹 |

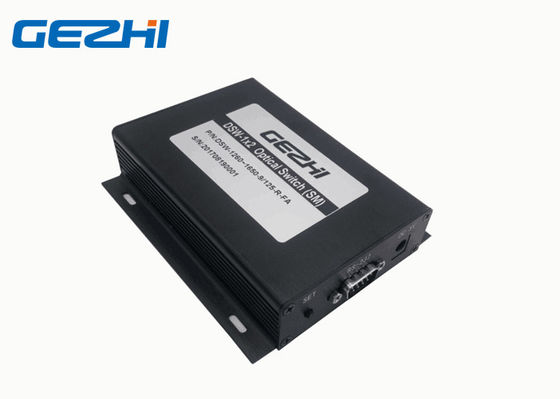

RS-232 제어 1x2 기계식 광스위치 모듈 850nm 래칭하는 광학 스위치
GEZHI 1x2 기계식 광스위치 모듈은 일종의 빛 통화로 제어 장치입니다. 그것은 다채널 광 섬유용 광 경로 절체를 실현할 수 있습니다. 광섬유전송시스템에서, 그것은 다채널 섬유 감시와 다중 조명 공급원 / 검출기 선정과 광섬유 경로 보호 등을 위해 사용됩니다. 게다가, 그것은 또한 광섬유를 위한 광섬유 시험 시스템과 관련 성분 시험, 야외 케이블 시험과 다중 스폿 광 센서류 모니터링 시스템에서 사용됩니다.
모듈은 버튼과 RS-232 인터페이스에 의해 제어되고 모듈 광학 경로가 호스트 컴퓨터의 소프트웨어에 의해 선택될 수 있습니다.
특징
애플리케이션
파장 라우터
광학망 모니터링
환경을 재설정할 수 있는 에드 / 분기 다중화기
상술
|
매개 변수 |
GZ-DSW-1x2 | ||
| 파장 범위 | 별거 안 해 | 532~1064nm | 1260~1650 |
| 작동 애버렁스 | 별거 안 해 | 532/650/780/850/980 nm | 1310/1490/1550/1625 nm |
| 삽입 손실 | dB | Typ :0.8 맥스 :1.2 | Typ :0.6 맥스 :0.8 |
| 반사 특성 | dB | MM≥30 SM≥50 | |
| 혼선 | dB | MM≥35 SM≥55 | |
| PDL | dB | ≤0.05 | |
| 윈도우 드라이버 라이브러리 | dB | ≤0.25 | |
| 토쿄 디즈니랜드 | dB | ≤0.25 | |
| 반복성 | dB | ≤±0.02 | |
| 전원 공급기 | Ｖ | 5V / 500mA | |
| 제어 모드 | / | RS232, 단추가 채워집니다 | |
| 수명 | 시간 | ≥107 | |
| 스위치 시간 | 부인 | ≤8 | |
| 송신 전력 | mW | ≤500 | |
| 작동 온도 | Ｃ | -20~+70 | |
| 저장 온도 | Ｃ | -40~+85 | |
| 중량 | Ｇ | 16 | |
| 차원 | 밀리미터 | (L)104.0×(W)120.0×(H)28 | |
기록 : 특화는 이용 가능합니다.
패널 다이어그램
광학 경로
| 상태 1 | 상태 2 |
|
|
 |
1x2 광 스위치 순서 정보
GZ-DSW-1x2-x -엑스스 Ｘ Ｘ -엑스스
|
방식 |
사고 방식 |
제어 모델 |
섬유형 |
연결기 |
|
S=SM M=MM |
85=850nm 13=1310nm 15=1550nm 13/15=1310/1550nm X=Others |
L=Latching N=Non- 래칭 |
5=50/125 6=62.5/125 9=9/125 X=Others |
FP=FC/PC FA=FC/APC Ｘ :다른 사람 |
|
