| Brand Name: | GEZHI or OEM |
| 모델 번호: | GZ-28-D1X2-U |
| 모크: | 1PC |
| 가격: | 협상 가능 |
| Delivery Time: | 2-7 일 일 |
| Payment Terms: | T/T, 서부 동맹 |

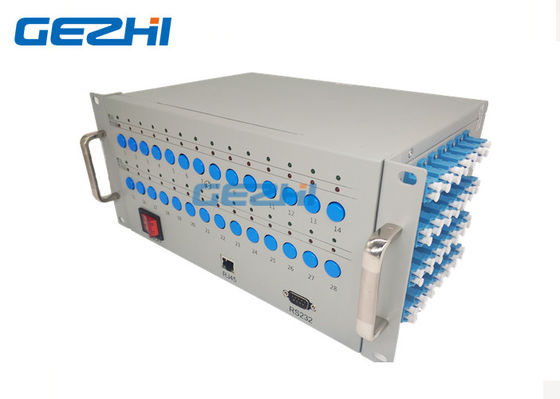

28*Dual 1x2 광학 스위치 장비 28의 pieaces 2x4 Opto 기계적인 스위치
GEZHI의 GZ-28-D1X2-U는 동시에 광학적인 경로를 전환하는 이중 1x2 기계적인 광학 스위치의 28의 pieaces로 이루어져 있습니다. 광학 스위치는 광학적인 경로를 통제하고 광학적인 경로 개조하기의 역할을 하는 가벼운 경로 제어 장치입니다. 광학 스위치 가벼운 경로의 제어 개폐기는 또한 단거리 RS - 232 직렬 포트 커뮤니케이션 형태 또는 프로그램 통제되는 명령 제어 개폐기 빛 경로, 초록불과 빨간불 쇼 가벼운 경로에 의하여 가벼운 경로의 장비 국가를 보내서 먼 RJ45 이더네트 커뮤니케이션을 통해, 할 수 있습니다 패널 통제에 48 단추일 수 있습니다.
특징
낮은 삽입 손실, 빠른 엇바꾸기
28pcs 단독 제어 단추, 쉬운 가동
발광 다이오드 표시의 2 다른 색깔 광학적인 경로 상태
RS232 통제와 RJ45 이더네트 원격 관리
신청
자동적인 측정
광학적인 네트워크 원격 감시
FITL
케이블 감시와 유지 체계
명세
| 모수 | 단위 | 지시자 |
| 단위 유형 | GZ-28-D1X2-U | |
| 파장 범위 | nm |
850±40 또는 1260~1650nm |
| 파장을 시험하십시오 | nm |
850nm 또는 1310/1550nm |
| 삽입 손실 | dB | Typ. ≤1.0dB, Max.≤1.5 dB |
| 반복성 | dB | ≤ 0.02 |
| 복귀 손실 | dB |
MM≥30 SM≥55 |
| 누화 | dB |
MM≥35 SM ≥ 70 |
| WDL | dB | ≤ 0.25 |
| PDL | dB | ≤ 0.05 |
| 광학적인 힘 | MW | ≤ 500 |
| 엇바꾸기 시간 | Ms | ≤10 Ms (인접한 수로) |
| 섬유 유형 | um | 9/125 |
| 연결관 | LC/UPC | |
| 감시 항구 | RJ45 & RS-232 | |
|
작동 전력 공급 |
V |
AC: 100~ 240 (50/60Hz) |
| 전력 소비 | W | < 10 |
| 작용 온도 | ℃ | -10 ~ 60 |
| 크기 | mm | 270x190x135 |
28*Dual 1x2 광학 스위치 장비 28의 pieaces 2x4 Opto 기계적인 스위치

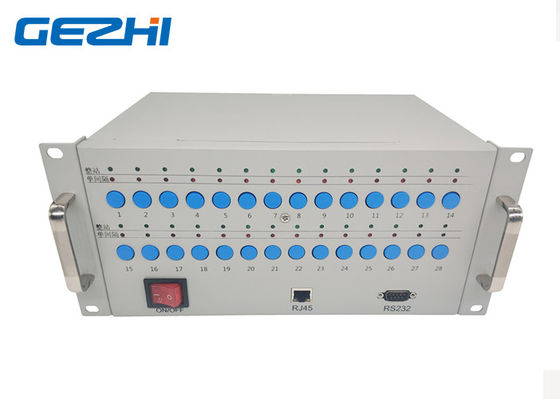

전면 패널
◆ON/OFF: AC-220V 전원 스위치;
◆RJ45: 통신 네트워크 관리 공용영역;
◆RS-232: Rs- 직렬 인터페이스, 장치 측정 데이터 정보를 위한 RS232 직렬 통신 공용영역.;
◆1~28 단추: 28pieces D1x2 광학 스위치의 단추 통제
◆LED: 발광 다이오드 표시의 2 다른 색깔 광학적인 경로 상태
오른쪽 패널

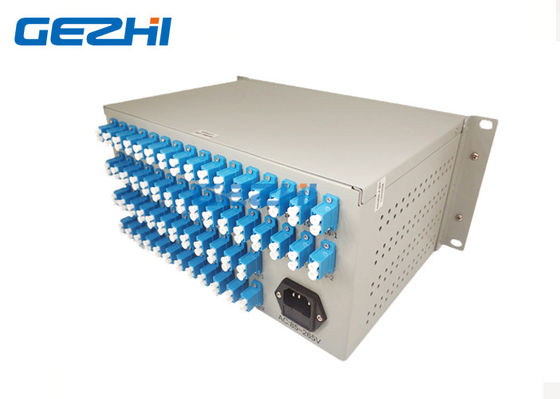

뒷판
◆AC: 85~265V: AC-220V 힘 공용영역
◆1~28년은입력 포트, 1-1~28-1이고 1-2~28-2는 출력됩니다:
처음에 장비 전원을 켜가, 광학적인 경로 상태 1~28년에서 U 줄의 1-2~28-2의 때, 1~28년에서 D 줄의 1-2~28-2는 빨간색 LED를 보여줄 것입니다,
누를 때 단추와 전시 녹색은, 광학적인 경로 상태 1~28년에서 U 줄의 1-1~28-1, 1~28년에서 D 줄의 1-1~28-1입니다.
비디오
|
|
