| Brand Name: | GEZHI or OEM |
| 모델 번호: | 32CH-AAWG-S |
| 모크: | 1PC |
| 가격: | 협상 가능 |
| Delivery Time: | 5-8 일 일 |
| Payment Terms: | T/T, 서부 동맹 |

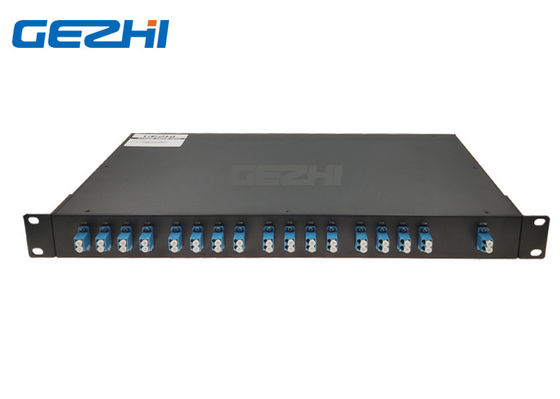

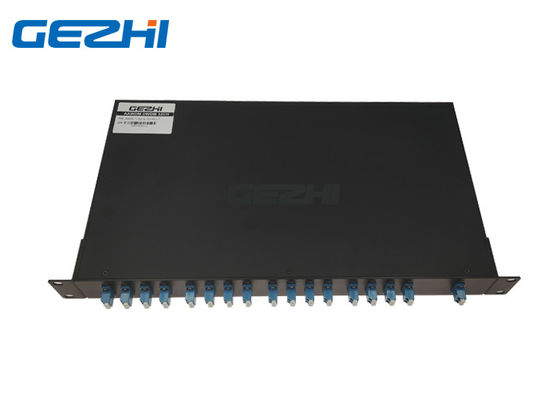

양지향성 32CH Athermal AWG 단위 DWDM Mux 또는 Demux 단 하나 섬유
Gezhi의 양지향성 32CH Athermal AWG 단위 DWDM Mux 또는 Demux는 저손실의, 고밀도와 독립 수동적인 광학적인 단위입니다. 그것은 가우스 모놀리식 기술로 비비는 Athermal 배열된 도파관에 근거를 둡니다. 양지향성 32CH Athermal AWG 단위는 매우 저손실을 제안합니다 (최대: 3.5dB)와 지하철 접근과 데이터 센터 신청을 위한 높은 수로 고립 WDM 해결책. 1U 19"에 있는 섬유 취급, 장기 신뢰성 그리고 우수한 수로 고립의 이 양지향성 32CH Athermal AWG 단위 용이함 랙마운트. 단 하나 네트워크 섬유에 종사하는 1개 단위에 있는 양지향성 32CH Athermal AWG 단위 붙박이 Mux
특징
높은 채널 고립
요구되는 힘 없음
Ultral 낮은 삽입 손실
Standalong 19" 랙마운트 1U
신청
파장 선택 여정
지하철과 장거리 네트워크
WDM 전송
광 신호 가공
명세
| 모수 | 조건 | 명세 | 단위 | ||
| 사소. | 최대. | ||||
| 작용 온도 | 운영하기 | -5 | 65 | Oc | |
| 작동 습도 | 운영하기 | 5 | 95 | %RH | |
| 저장 온도 | Non_Operating | -40 | +85 | Oc | |
| 저장 습도 | Non_Operating | 5 | 95 | %RH | |
| 광학적인 명세 | AWG 가우스 AAWG | ||||
| 모수 | 조건 | Specs | 단위 | ||
| 분 | 유형 | 최대 | |||
| 수로의 수 | 1-1×32 | ||||
| 수 채널 간격 | 100GHz | 100 | GHz | ||
| Cha. 중심 파장 | ITU 빈도. | C – 밴드 | nm | ||
| 명확한 채널 패스밴드 | ±0.1 | nm | |||
| 광학적인 명세 | |||||
| 모수 | 조건 | Specs | 단위 | ||
| 분 | 유형 | 최대 | |||
| 파장 안정성 | 평균 분극에 있는 모든 수로 그리고 온도의 파장 과실의 최대 범위. | ±0.05 | nm | ||
| -1 dB -1 dB 채널 대역폭 | 패스밴드 모양에 의해 정의되는 명확한 수로 대역폭. 각 수로를 위해 | 0.24 | nm | ||
| -3 dB -3 dB 채널 대역폭 | 패스밴드 모양에 의해 정의되는 명확한 수로 대역폭. 각 수로를 위해 | 0.43 | nm | ||
| ITU 격자에 광학적인 삽입 손실 | 모든 수로를 위한 ITU 파장에 최소한도 전송으로 정의하는. 모든 온도 및 분극에 각 수로를 위해. | 3.2 | 3.5 | dB | |
| 인접한 채널 고립 | ITU 격자 파장에 비열한 전송에서 고성능, 인접한 수로의 ITU 밴드 내의 모든 분극에 삽입 손실 다름. | 30 | dB | ||
| 비 인접한, 채널 고립 | ITU 격자 파장에 비열한 전송에서 고성능, nonadjacent 수로의 ITU 밴드 내의 모든 분극에 삽입 손실 다름. | 40 | dB | ||
| 총 채널 고립 |
ITU 격자 파장에 비열한 전송에서 고성능, ITU 밴드 내의 모든 분극에 총 점증적으로 삽입 손실 다름, 인접한 수로를 포함하여 다른 수로 모든의. |
33 | dB | ||
| 삽입 손실 균등성 | 모든 수로, 분극 및 온도의 맞은편에 ITU 내의 삽입 손실 변이의 최대 범위. | 0.8 | 1.0 | dB | |
| 삽입 손실 잔물결 |
가로 건너서 광학적인 손실의 어떤 최대 그리고 어떤 최소한 ITU는 각 항구에, 각 수로를 위한 경계 점을 제외한, 끈으로 동입니다 |
0.4 | 0.5 | dB | |
| 지향성 | 입력 채널 n에서 힘에 어떤 수로에서 반영된 힘의 비율 (수로 n 이외에) 안으로 | 50 | dB | ||
| 광학적인 복귀 손실 | 입력 & 출력 포트 | 40 | dB | ||
| 명확한 채널 밴드에 있는 PDLPolarization 의존하는 손실 | ITU 밴드에서 측정되는 최악의 경우도 고려하는 가치 | 0.3 | 0.5 | dB | |
| 분극 형태 분산 | 0.5 | ps | |||
| 최대 광학적인 힘 | 23 | dBm | |||
| MUXDEMUX 입출력 감시 범위 | -35 | +23 | dBm | ||
주문 정보
| AWG | x | XX | x | XX | x | XX |
| 채널 간격 | 수로의 수 | 윤곽 | 제 채널 | 포장 유형 | In/Out 연결관 | |
| 1=100GHz |
32=32Channel 40=40 채널 44=44 채널 48=48 채널
|
S=Single 섬유 D=Dual 섬유 |
21=Ch21 ...... 34=Ch34 ...... 50=Ch50 ...... |
랙마운트 RU=19” 1U |
0=None 1=FC/APC 2=FC/PC 3=SC/APC 4=SC/PC 5=ST/PC 6=ST/APC 7=LC/PC 8=LC/APC S=Specify |

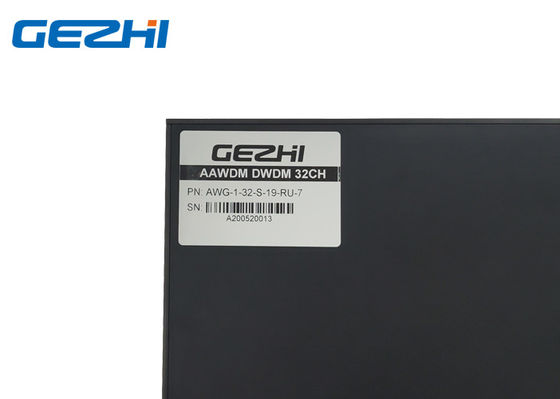

32CH AAWG 단위 포장

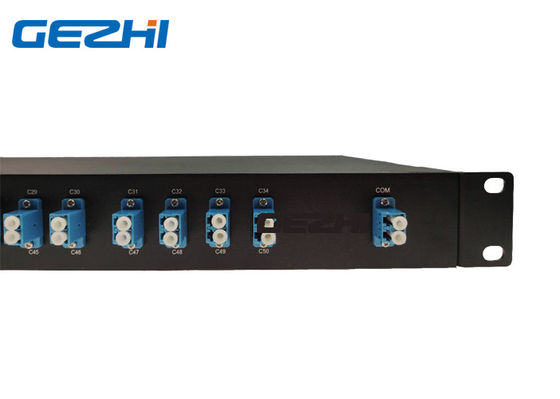

양지향성 32CH AAWG 단위 단 하나 섬유
|
|
