| Brand Name: | GEZHI or OEM |
| 모델 번호: | 1x2FWDM |
| 모크: | 1PC |
| 가격: | 협상 가능 |
| Delivery Time: | 5-8 일 일 |
| Payment Terms: | T/T, 서부 동맹 |

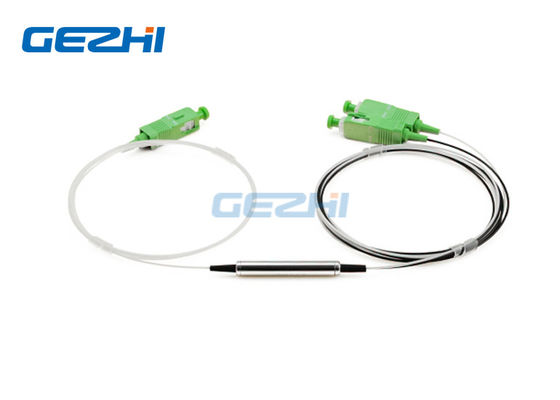

전송 1310nm는 1490/1550nm에 의하여 여과기 근거한 WDM 다중화기를 반영합니다
FWDM는 여과기 근거한 WDM 또는 여과기 WDM로, 알려집니다. 그것은 박막 여과기 (TFF) 기술에 근거를 둡니다. 여과기 WDM는 WDM 네트워크, EDFA, 라만 증폭기 및 광섬유 기계 사용에서 광대하게 사용됩니다. 장치는 넓은 파장 범위에 있는 다른 파장에 빛을 결합하거나 분리합니다. 그들은 아주 낮은 삽입 손실, 낮은 분극 의존 손실, 높은 고립 및 우수한 환경 안정성을 제안합니다.
GEZHI의 FWDM 제품군은 광섬유 체계에서 통용되는 파장 창 다음 포함합니다
|
특징 |
신청 |
|
|
명세
| 모수 | 단위 | FWDM 장치 | ||
| 작동 파장 T: 전송 파장 R: 반영 파장 1310±50,1490±10, 1550±10 1610±10, 1625±25, 1650±20 |
nm | 1 | T1550 R1310/1490 | |
| 2 | T1490 R1310/1550 | |||
| 3 | T1310 R1490/1550 | |||
| 4 | T1550/1610 R1310/1490 | |||
| 5 | T1550/1625 R1310/1490 | |||
| 6 | T1625 R1310/1490/1550 | |||
| 7 | T1650 R1310/1490/1550 | |||
| 삽입 손실 | dB | 전송: ≤ 0.6 | ||
| 반영: ≤ 0.4 | ||||
| 전송 채널 고립 | dB | ≥ 30 | ||
| 반영 채널 고립 | dB | ≥ 17 | ||
| PDL | dB | ≤ 0.1 | ||
| 파장 열 안정성 | nm/℃ | ≤ 0.003 | ||
| 삽입 손실 열 안정성 | dB/℃ | ≤ 0.005 | ||
| 복귀 손실 | dB | ≥ 45 | ||
| 광학적인 힘 | MW | ≤ 500 | ||
| 작용 온도 | ℃ | -10 ~ +70 | ||
| 저장 온도 | ℃ | -40 ~ +85 | ||
| 상대 습도 | % | 5 ~ 95 | ||
| 차원 | mm | Φ5.5×34 | Φ4.2×25 | 90×20×10 |
| 주: 1. 주문화는 유효합니다. 2. 연결관 없이 지정해, 연결관 당 추가 0.2dB 손실을 추가하거든. |
||||
A를 입니다 T13/R15, T14/R1315, T1415/R13 FTTX 여과기 WDM를 위해 그리십시오
그림 B는 T15/R13, T13/R1415, T15/R1314, T1314/R15 FTTX 여과기 WDM를 위해 입니다
전송 1310nm는 1490/1550nm에 의하여 여과기 근거한 WDM 다중화기를 반영합니다
주문 정보:
| A | B | C | D | E |
| 파장 | 관 유형 | 섬유 길이 (연결관을 포함하십시오) |
연결관 | 차원 |
|
T15R13/14=T1550 R1310/1490 T14R13/15=T1490 R1310/1550 T13R14/15=T1310 R1490/1550 T15/16R13/14=T1550/1610R1310/1490 X=Others |
25=250um 90=900um 20:2000um 30=3000um X=Others |
05=0.5m±0.05m 10=1.0m±0.05m 15=1.5m±0.05m X= 다른 사람 |
00=None FP=FC/PC FA=FC/APC SP= SC/PC SA=SC/APC STP=ST/PC STA=ST/APC LP=LC/PC LA=LC/APC X=Others |
5534=Φ5.5×34mm 4225=Φ4.2×25mm 9021=90×20×10mm X=Customized |
|
|
