| Brand Name: | GEZHI or OEM |
| 모델 번호: | 96CH AWG |
| 모크: | 1대 pc |
| 가격: | 협상 가능 |
| Delivery Time: | 5-8 작업 일수 |
| Payment Terms: | 전신환, 웨스턴 유니온 |

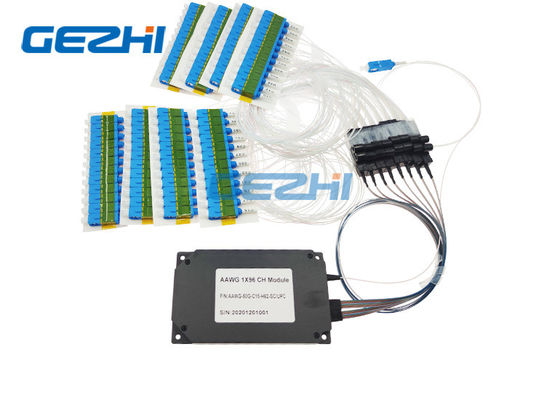

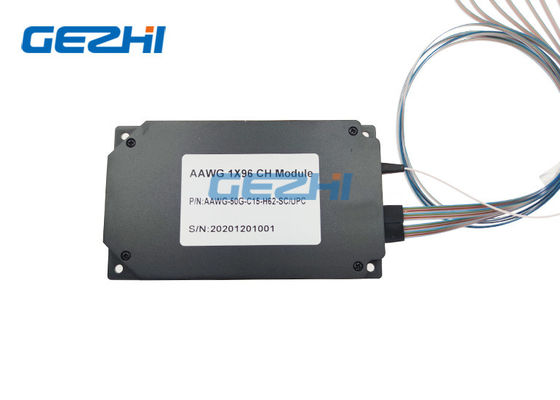

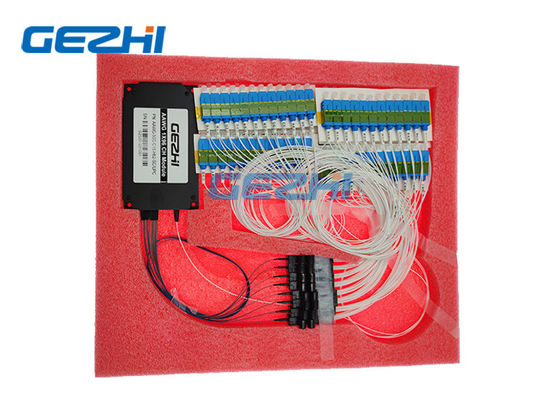

엘 벤드 96 채널 50Ghz 무열적 AWG DWDM 모듈
GEZHI 포토닉스 주식회사 AAWG 모듈은 DWDM 장비 멀티플렉서 / 디멀티플렉서 블록의 주성분입니다. AAWG는 넓은 온도 영역에서 일하는 것을 허락합니다. GEZHI의 AAWG 모듈은 칩 열팽창의 보상을 제공하는 것 때문에 완전히 수동 소자입니다. 모듈은 전기적인 공급을 요구하는 시스템의 부품을 포함하지 않습니다.
AAWG 모듈은 100 또는 50 기가헤르츠의 단계와 40에서 96까지 채널을 이용하여 장치의 밴드 1525-1565 nm (C-밴드), 구성에서 광 신호를 다중송신하거나 디멀티플렉싱해서 설계됩니다. 주문 제작된 상술은 엘 벤드 기타 등등과 같이 이용 가능합니다.
특징
고안정성과 신뢰성
광역 대역
저삽입 손실
하이 채널 차단
데이터 배고픈 응용을 위한 대용량
가우시안 모양이 형성된 통과 대역과 a-무열적 AWG 기술을 기반으로
고수준 보호와 최대 성능을 위한 혁신적 숙련
애플리케이션
데이타 센터
파장 분할 다중화 통신망
원거리 통신
메드로 네트워크
CATV 애플리케이션
접속 네트워크
상술
| 매개 변수 | 상술 | 유닛 | 논평 | ||
| 민 | 맥스 | ||||
| 입력 채널 | 1 | ||||
| 출력 채널 | 96 | 이용 가능한 80, 96 채널 | |||
| 채널 스페이싱 | 50 | 기가헤르츠 | |||
| 1dB 대역폭 |
0.18 |
별거 안 해 | 고션은 타이핑합니다 | ||
| 3dB 대역폭 |
0.28 |
별거 안 해 | |||
| I.L | 7 | dB | ITU 통과대역에서 최악의 경우 | ||
| I.L UNI. | 1 | dB | |||
| 잔물결 | 0.7 | dB | ITU 통과대역의 손실 변동 | ||
| PDL | 0.5 | dB | 맥스. ITU 통과대역의 가치 | ||
| 인접 크로스토크 | 22 | dB | ITU 통과대역에서 최악의 경우 | ||
| 인접하지 않는 혼선 | 27 | dB | ITU 통과대역에서 최악의 경우 | ||
| 전체 혼선 | 20 | dB | 모든 타채널의 누적된 혼선 | ||
| 반사 특성 | 40 | dB | |||
| 최대 연속적인 광학력 | 250 | mW | 최대 입력광 전력 | ||
| 채색한 분산(CD) | -20 | +20 | 추신 / nm | ||
| PMD | 0.5 | 추신 | |||
광 신호 송신 지향 선도
|
|
