| Brand Name: | GEZHI or OEM |
| 모델 번호: | 1x96 AAWG |
| 모크: | 1대 pc |
| 가격: | 협상 가능 |
| Delivery Time: | 5-8 작업 일수 |
| Payment Terms: | 전신환, 웨스턴 유니온 |

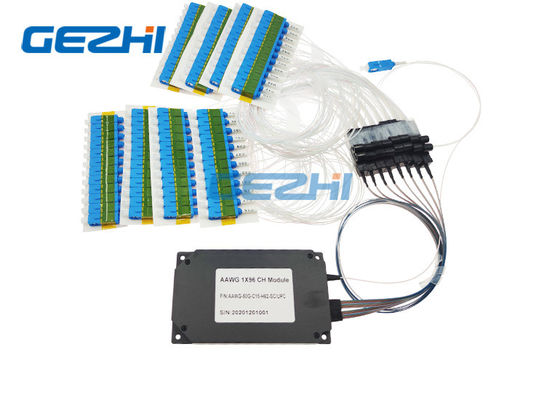

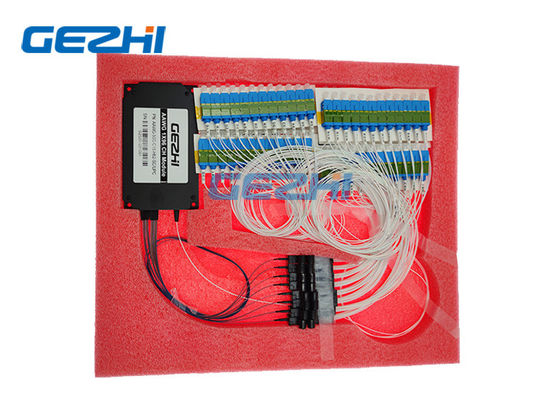

저삽입 손실 1x96 무열적 AWG DWDM 모듈
도파로 배열 격자 (AWG) 파장 다중 / 디멀티플렉서는 WDM 시스템에 사용하기 위해 다른 파장의 광 신호를 결합시키고 분리합니다. 있는 이 50GHz 무열적 AWG는 최적화된 설계와 정확 제조에 의해 고성능을 달성했습니다. 평두 필터 세이프와 전체 C-밴드를 위한 최고 96ch는 이용 가능합니다. 주문 제작된 상술은 엘 벤드 기타 등등과 같이 이용 가능합니다.
GEZHI 포토닉스 주식회사 AAWG 모듈은 DWDM 장비 멀티플렉서 / 디멀티플렉서 블록의 주성분입니다. AAWG는 넓은 온도 영역에서 일하는 것을 허락합니다. GEZHI의 AAWG 모듈은 칩 열팽창의 보상을 제공하는 것 때문에 완전히 수동 소자입니다. 모듈은 전기적인 공급을 요구하는 시스템의 부품을 포함하지 않습니다.
특징
저삽입 손실
하이 채널 차단
고안정성과 신뢰성
광역 대역
데이터 배고픈 응용을 위한 대용량
가우시안 모양이 형성된 통과 대역과 a-무열적 AWG 기술을 기반으로
애플리케이션
메드로 네트워크
데이타 센터
파장 분할 다중화 통신망
CATV 애플리케이션
원거리 통신
접속 네트워크
상술
| 매개 변수 | 상술 | 유닛 | 논평 | ||
| 민 | 맥스 | ||||
| 입력 채널 | 1 | ||||
| 출력 채널 | 96 | 이용 가능한 80, 96 채널 | |||
| 채널 스페이싱 | 50 | 기가헤르츠 | |||
| 1dB 대역폭 |
0.18 |
별거 안 해 | 고션은 타이핑합니다 | ||
| 3dB 대역폭 |
0.28 |
별거 안 해 | |||
| I.L | 7 | dB | ITU 통과대역에서 최악의 경우 | ||
| I.L UNI. | 1 | dB | |||
| 잔물결 | 0.7 | dB | ITU 통과대역의 손실 변동 | ||
| PDL | 0.5 | dB | 맥스. ITU 통과대역의 가치 | ||
| 인접 크로스토크 | 22 | dB | ITU 통과대역에서 최악의 경우 | ||
| 인접하지 않는 혼선 | 27 | dB | ITU 통과대역에서 최악의 경우 | ||
| 전체 혼선 | 20 | dB | 모든 타채널의 누적된 혼선 | ||
| 반사 특성 | 40 | dB | |||
| 최대 연속적인 광학력 | 250 | mW | 최대 입력광 전력 | ||
| 채색한 분산(CD) | -20 | +20 | 추신 / nm | ||
| PMD | 0.5 | 추신 | |||
광 신호 송신 지향 선도
순서 정보
| AAWG | XX | Ｘ | XX | XXX | XX | XX | XX |
| 간격 | 칩형 | 채널 번호 | 1번째 채널 | 입력 섬유 길이 | 출력 섬유 길이 | 연결기 바깥쪽의 /에서 | |
| 무열적 AWG |
05=50GHz 10=100GHz 20=200GHz |
F=Flat-top G=Gaussian |
32=32CH 40=40CH 48=48CH 80=80CH 96=96CH XX=Specify |
C14=C14 ... ... H25=H25 ... ... H60=H60 ... ... XXX=Specify |
05=0.5m 10=1.0m 15=1.5m 20=2.0m 25=2.5m XX=Specify |
05=0.5m 10=1.0m 15=1.5m 20=2.0m 25=2.5m XX=Specify |
0=None LP=LC/PC LA=LC/APC SP=SC/PC SA=SC/APC FP=FC/PC FA=FC/APC X=Specify |
|
|
