| Brand Name: | GEZHI or OEM |
| 모델 번호: | FWDM-T15R13/14 |
| 모크: | 1PC |
| 가격: | 협상 가능 |
| Delivery Time: | 5-8 작업 일수 |
| Payment Terms: | 전신환, 웨스턴 유니온 |

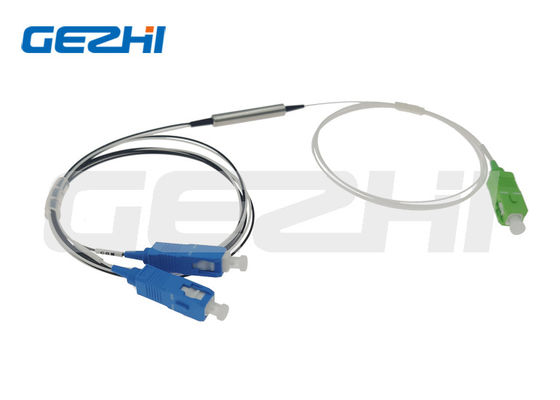

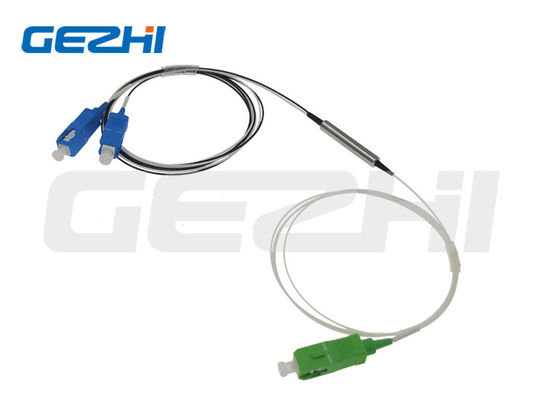

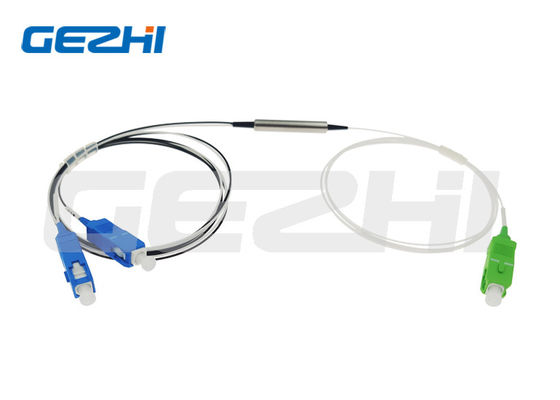

광섬유 FWDM FTTH 1310/1490/1550nm 필터 WDM
WDM은 FTTH 아키텍처의 핵심 구성 요소 중 하나입니다. FTTH WDM은 고성능 박막 간섭 필터를 사용하여 탁월한 대역 통과 성능을 제공합니다.양방향 기능으로 ONT 및 OLT 장비 유닛에 적용할 수 있습니다.
|
특징 |
애플리케이션 |
|
|
사양
| 매개변수 | 단위 | FWDM 장치 | ||
| 작동 파장 T: 전송 파장 R: 반사 파장 1310±50,1490±10, 1550±10 1610±10, 1625±25, 1650±20 |
nm | 1 | T1550 R1310/1490 | |
| 2 | T1490 R1310/1550 | |||
| 삼 | T1310 R1490/1550 | |||
| 4 | T1550/1610 R1310/1490 | |||
| 5 | T1550/1625 R1310/1490 | |||
| 6 | T1625 R1310/1490/1550 | |||
| 7 | T1650 R1310/1490/1550 | |||
| 삽입 손실 | dB | 전송: ≤ 0.6 | ||
| 반사: ≤ 0.4 | ||||
| 전송 채널 격리 | dB | ≥ 30 | ||
| 반사 채널 분리 | dB | ≥ 17 | ||
| PDL | dB | ≤ 0.1 | ||
| 파장 열 안정성 | nm/℃ | ≤ 0.003 | ||
| 삽입 손실 열 안정성 | dB/℃ | ≤ 0.005 | ||
| 반환 손실 | dB | ≥ 45 | ||
| 광 파워 | MW | ≤ 500 | ||
| 작동 온도 | ℃ | -10 ~ +70 | ||
| 보관 온도 | ℃ | -40 ~ +85 | ||
| 상대 습도 | % | 5 ~ 95 | ||
| 치수 | mm | Φ5.5×35 | 90×20×10 | |
| 참고: 1. 사용자 정의가 가능합니다. 2. 커넥터 없이 지정하고 커넥터당 0.2dB 손실을 추가합니다. |
||||
전송 1310nm 반사 1490/1550nm 필터 기반 WDM 멀티플렉서
주문 정보:
| NS | NS | 씨 | NS | 이자형 |
| 파장 | 튜브 유형 | 섬유 길이 (커넥터 포함) |
커넥터 | 치수 |
|
T15R13/14=T1550 R1310/1490 T14R13/15=T1490 R1310/1550 T13R14/15=T1310 R1490/1550 T15/16R13/14=T1550/1610R1310/1490 X=기타 |
25=250um 90=900um 20:2000um 30=3000um X=기타 |
05=0.5m±0.05m 10=1.0m±0.05m 15=1.5m±0.05m X= 기타 |
00=없음 FP=FC/PC FA=FC/APC SP= SC/PC SA=SC/APC STP=ST/PC STA=ST/APC LP=LC/PC LA=LC/APC X=기타 |
5534=Φ5.5×34mm 4225=Φ4.2×25mm 9021=90×20×10mm X=맞춤형 |
|
|
| Brand Name: | GEZHI or OEM |
| 모델 번호: | FWDM-T15R13/14 |
| 모크: | 1PC |
| 가격: | 협상 가능 |

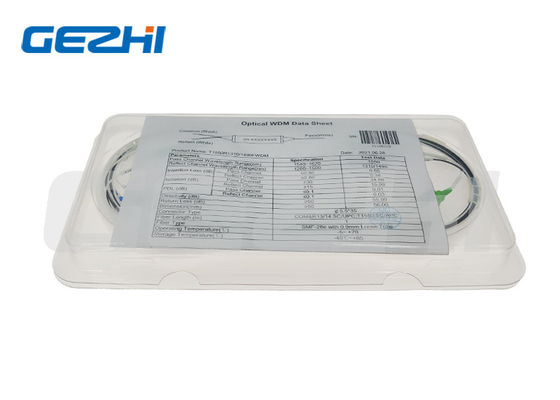

| 포장에 대한 세부 사항: | 용지함 |
| Payment Terms: | 전신환, 웨스턴 유니온 |
광섬유 FWDM FTTH 1310/1490/1550nm 필터 WDM
WDM은 FTTH 아키텍처의 핵심 구성 요소 중 하나입니다. FTTH WDM은 고성능 박막 간섭 필터를 사용하여 탁월한 대역 통과 성능을 제공합니다.양방향 기능으로 ONT 및 OLT 장비 유닛에 적용할 수 있습니다.
|
특징 |
애플리케이션 |
|
|
사양
| 매개변수 | 단위 | FWDM 장치 | ||
| 작동 파장 T: 전송 파장 R: 반사 파장 1310±50,1490±10, 1550±10 1610±10, 1625±25, 1650±20 |
nm | 1 | T1550 R1310/1490 | |
| 2 | T1490 R1310/1550 | |||
| 삼 | T1310 R1490/1550 | |||
| 4 | T1550/1610 R1310/1490 | |||
| 5 | T1550/1625 R1310/1490 | |||
| 6 | T1625 R1310/1490/1550 | |||
| 7 | T1650 R1310/1490/1550 | |||
| 삽입 손실 | dB | 전송: ≤ 0.6 | ||
| 반사: ≤ 0.4 | ||||
| 전송 채널 격리 | dB | ≥ 30 | ||
| 반사 채널 분리 | dB | ≥ 17 | ||
| PDL | dB | ≤ 0.1 | ||
| 파장 열 안정성 | nm/℃ | ≤ 0.003 | ||
| 삽입 손실 열 안정성 | dB/℃ | ≤ 0.005 | ||
| 반환 손실 | dB | ≥ 45 | ||
| 광 파워 | MW | ≤ 500 | ||
| 작동 온도 | ℃ | -10 ~ +70 | ||
| 보관 온도 | ℃ | -40 ~ +85 | ||
| 상대 습도 | % | 5 ~ 95 | ||
| 치수 | mm | Φ5.5×35 | 90×20×10 | |
| 참고: 1. 사용자 정의가 가능합니다. 2. 커넥터 없이 지정하고 커넥터당 0.2dB 손실을 추가합니다. |
||||
전송 1310nm 반사 1490/1550nm 필터 기반 WDM 멀티플렉서
주문 정보:
| NS | NS | 씨 | NS | 이자형 |
| 파장 | 튜브 유형 | 섬유 길이 (커넥터 포함) |
커넥터 | 치수 |
|
T15R13/14=T1550 R1310/1490 T14R13/15=T1490 R1310/1550 T13R14/15=T1310 R1490/1550 T15/16R13/14=T1550/1610R1310/1490 X=기타 |
25=250um 90=900um 20:2000um 30=3000um X=기타 |
05=0.5m±0.05m 10=1.0m±0.05m 15=1.5m±0.05m X= 기타 |
00=없음 FP=FC/PC FA=FC/APC SP= SC/PC SA=SC/APC STP=ST/PC STA=ST/APC LP=LC/PC LA=LC/APC X=기타 |
5534=Φ5.5×34mm 4225=Φ4.2×25mm 9021=90×20×10mm X=맞춤형 |
