| 브랜드 이름: | GEZHI or OEM |

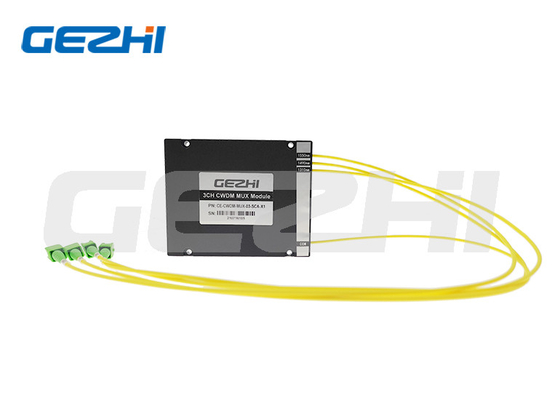

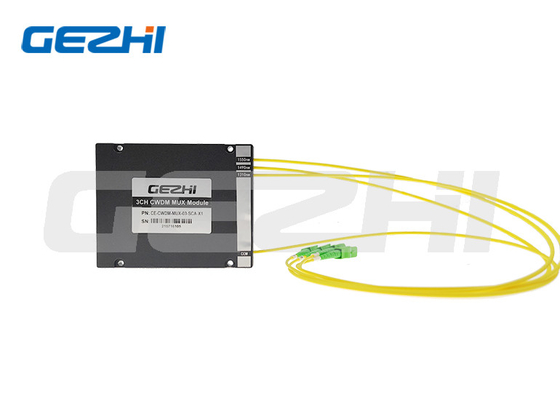

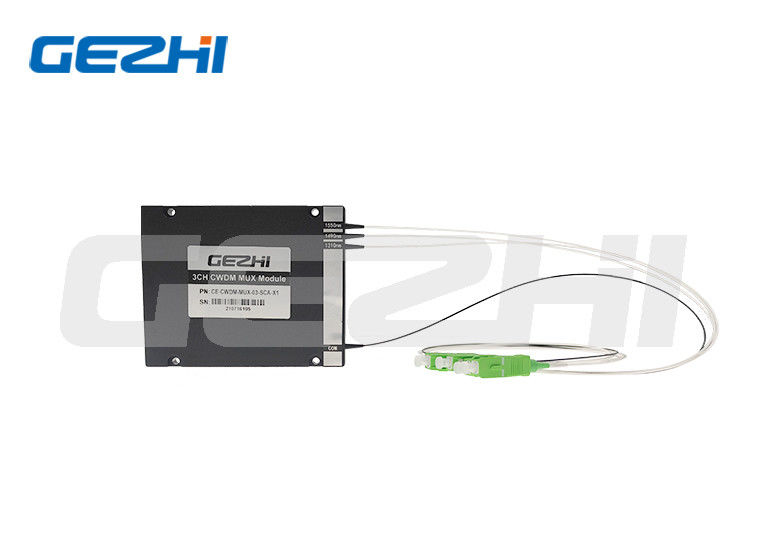

| 모델 번호: | 3 채널 CWDM 분배기 모듈 |
| 모크: | 1PC |
| 가격: | US$58-US$108 |
| 지불 조건: | T/T, 서부 동맹 |
이 CWDM Mux/Demux (광학 멀티플렉서/디멀티플렉서) 모듈은 메트로 액세스 네트워크 애플리케이션을 위해 DWDM 시스템에 대한 비용 효율적이고 단순화된 대안을 제공합니다. 20nm의 넓은 채널 간격으로 인해 송신기 레이저에서 정밀한 파장 제어가 필요하지 않아 비용 효율적인 비냉각 레이저와 저렴한 수동 부품을 사용할 수 있습니다.
| 매개변수 | 단위 | CWDM Mux Demux |
|---|---|---|
| 채널 간격 | nm | 20nm |
| 중심 파장 | nm | 1270~1610 또는 1271~1611 |
| 채널 통과 대역 | nm | ±6.5 |
| 채널 수 | / | 4채널 | 8채널 | 16채널 |
| 삽입 손실 | dB | <1.5 | <2.5 | <5.5 또는 <3.5(건너뛰기 포함) |
| 인접 채널 격리 | dB | >30 |
| 비인접 채널 격리 | dB | >40 |
| 익스프레스 포트 격리 | dB | >15 |
| 편광 종속 손실 | dB | <0.2 |
| 편광 모드 분산 | dB | <0.1 |
| 직진도 | dB | >50 |
| 반사 손실 | dB | UPC >45 APC>50 |
| 전력 처리 | mW | <500 (고출력 유형 사용 가능) |
| 광섬유 유형 | / | SMF-28e (편광 유지 유형 사용 가능) |
| 작동 온도 | °C | -20~+75 (-40~+85 사용 가능) |
| 보관 온도 | °C | -40~+85 |
| 패키지 유형 | mm | ABS 박스, ABS 플러그인 모듈, LGX 섀시, 랙마운트 |
| CWDM | 채널 수 | 구성 | 모듈 유형 | 케이블 유형 | 광섬유 길이 | 커넥터 |
|---|---|---|---|---|---|---|
| CWDM | 01=1채널 02=2채널 03=3채널 04=4채널 ... 16=16채널 17=17채널 18=18채널 |
M=Mux D=Demux A=Mux+Demux |
A0=ABS 박스 80x60x12mm A1=ABS 박스 100x80x10mm A2=ABS 박스 120x80x18mm A3=ABS 박스 140x115x15mm L1=LGX 129*29*130mm L2=LGX 2슬롯 랙 삽입 L4=LGX 4슬롯 랙 삽입 R1=19" 1U 랙 R2=2슬롯 19" 1U 랙 R4=4슬롯 19" 1U 랙 S=지정 |
09=900um 루즈 튜브 20=2.0mm 30=3.0mm |
05=0.5m 10=1.0m 15=1.5m S=지정 |
00=없음 LP=LC/UPC LA=LC/APC SP=SC/UPC SA=SC/APC FP=FC/UPC FA=FC/APC S=지정 |
A1: 품질 테스트를 위해 샘플 주문을 환영합니다. 최소 주문 수량은 없으며 1개 샘플도 가능합니다. 혼합 샘플도 가능합니다.
A2: 일반적인 리드 타임은 약 1주입니다. 대량 및 특수 제품의 경우 영업 담당자에게 리드 타임을 확인하십시오. 일부 제품은 재고를 보유하고 있으며 결제 수령 후 1-3일 이내에 배송할 수 있습니다.
A3: T/T, PayPal, Western Union, 현금 결제 및 ALI 결제를 받습니다.
A4: 모든 제품에 대해 3년 보증을 제공합니다.
A5: 네, 맞춤형 제품 라벨, 로고, 부품 번호, 일련 번호 및 포장을 포함하여 귀하의 요구 사항에 따라 OEM 서비스를 제공합니다.
|
