| Brand Name: | GEZHI or OEM |
| 모델 번호: | MPO OM4 패치 케이블 |
| 모크: | 1대 pc |
| 가격: | 협상 가능 |
| Payment Terms: | 전신환, 웨스턴 유니온 |

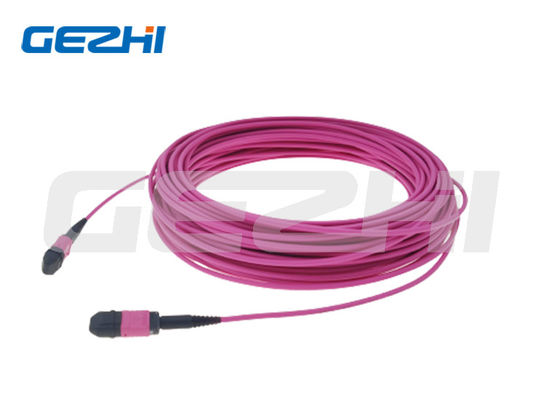

MPO OM4 패치 케이블 길이가 일 수 있는 FTTH 제품 다중 방식은 삽입 손실을 특화했습니다
제품 개관
|
패치 코드는 광섬유 전자공학에게 광접속을 제공하는데 사용됩니다. 패치 코드의 사용은 데이터 센터, 헤드 끝, 셀 방식 허브와 교환국에서 섬유 패치를 경로화하기 위한 빠르고 쉬운 방법을 제공합니다. 패치 코드는 전자 기기에 입력 파이버를 연결하고 파이버 경로 이내에 패칭을 제공하여 연결되거나 교차-접속 경로에서 사용될 수 있습니다. 패치 코드는 단순한, 두 부분으로 되고 멀티파이버 집회를 포함합니다.
게히 패치 케이블은 통신 공업회 604 (FOCIS), IEC 61754와 YD/T 산업 기준에 따라 제조되고 시험됩니다. 기가비트 이더넷, 10 기가비트 이더넷과 고속도 광섬유 채널의 요구를 만족시키기 위한 OM1, OM2, OM3, OM4, OM5 또는 OS2 섬유형. 네트워크 성능에서 가장 높은 것을 보증하기 위한 혹독한 매개 변수 시험을 통한 모든 종결. |
커넥터 표준
SC : 통신 공업회 / EIA, FOCIS3, GR-326.NTT-SC IEC61754-4와 JIS C5973.
LC : 통신 공업회 / EIA, FOCIS10, GR-326 EIA/TIA-604-10, IEC61754-20과 JIS C5973.
FC : EIA /TIA-604-04, FOCIS4, NTT-FC, GR-326. IEC61754-13과 JIS C5973
거리 : 통신 공업회 / EIA, FOCIS2, GR-326. IEC61754-2와 JIS C5973 Etc.
MU : TIA/EIA-604-3A, GR-326.NTT-MU, JIS와 국제전기기술위원회.
MTRJ : 통신 공업회 / EIA, FOCIS12, GR-326. IEC과 JIS C5973.
광학적 사양
| 연결기 |
SC, LC, FC, ST,E2000, MU, MTRJ,LX.5, DIN,D4 |
재킷 OD(MM) |
1.2x2.5,1.6x3.3,1.73.5,1.8x3.7 2.0x4.1,2.44.9,2.6x5.3,2.8x5.7 |
| 파이버 모드 | 9/125μm, 50/125μm, 62.5/125μm, | 재킷 색 |
SM :노란색 / 파랑 / 백색 ; OM1&OM2 : 오렌지 ; OM3 :물 ; OM4 :Aqua/Violet/ 심홍색 |
| 니스 | PC, UPC, 자동 위상 조정 | 사고 방식 |
SM :1310/1550nm MM :850nm |
| 케이블 유형 | 짚 코드 이중 통신 (Fig 8 이중 통신) | 재킷 소재 | LSZH/PVC/OFNR/OFNP |
| 삽입 손실 | ≤0.3dB (IEC 등급 Ｃ) | 삽입 손실 | ≤0.12dB (IEC 등급 비) |
| 반사 특성 |
SM UPC ≥ 50dB(min) SM 자동 위상 조정 ≥ 60dB(min) MM Ｐ ≥ 35dB(min) |
호환성 &Vibration | ≤0.2dB |
| 작동 온도 | - 40~75' Ｃ | 저장 온도 | - 45~85' Ｃ |
(특별한 요청을 위한) 기하학적 상술
| 항목 | 연결기 | PC 끝면 | APC 끝면 |
| 곡률 반경 | SC / FC / 거리 | 10~25 밀리미터 | 5~12 밀리미터 |
| LC / MU | 7~25 밀리미터 | 5~15 밀리미터 | |
| 꼭대기 오프셋 | ≤50 um | ||
| 섬유 둥근 높이 | +/- 100 nm | ||
| 각도상 오프셋 | ------ | 8' ± 0.5' | |
|
|
