| 브랜드 이름: | GEZHI or OEM |
| 모델 번호: | PCMPO-OS2- |
| 모크: | 1개 |
| 가격: | US$18-US$68 |
| 배달 시간: | 2~3주 |

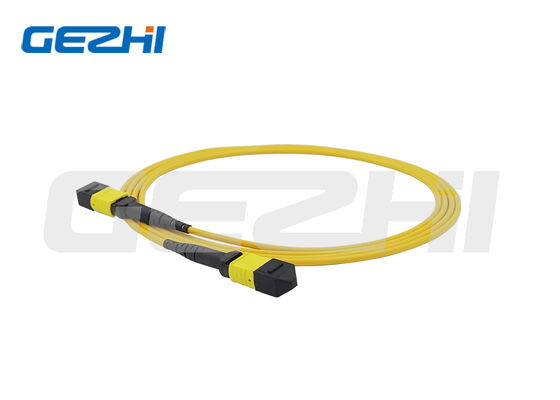

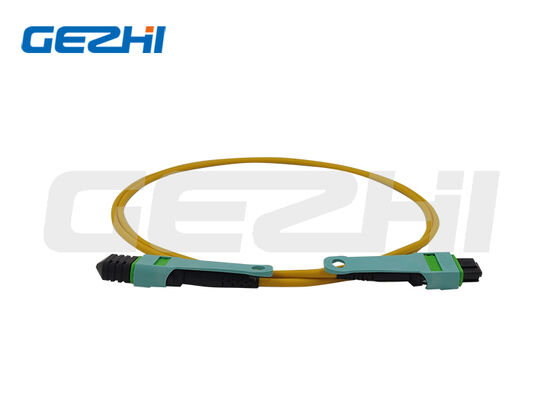

MPO OS2 패치 코드 (Multi‐fiber Push‐On) 는 고밀도 단일 모드 네트워크 인프라를 위해 설계된 멀티 모드 어셈블리이다. OS2 9/125μm 단일 모드 섬유 (ITU‐T G.652.D) 는 1310nm 및 1550nm 파장에서 안정적인 저손실 성능을 제공하며 현대 데이터 센터 및 통신실에서 중장거리 및 장거리 병행 광 연결에 이상적입니다.

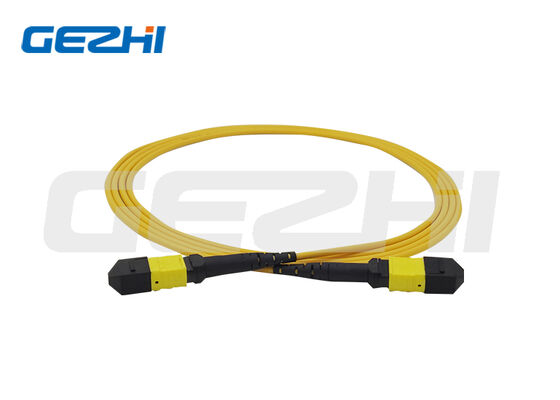

우리는 두 가지 주요 구조를 공급합니다: 직선 MPO-MPO 트렁크 패치 케이블 및 MPO-LC / SC 팬-아웃 브레이크아웃 허리. 모든 조립체는 삽입 손실, 반환 손실,운송 전에 최종 표면 품질 및 극성 검증, 플러그 앤 드롭 배포를 보장하고 현장 설치 시간을 줄입니다. 유연한 상호 작동을 위해 MTP® 커넥터와 호환됩니다.
| 항목 | 사양 |
|---|---|
| 섬유 종류 | OS2 단일 모드 9/125μm, ITU-T G.652D |
| 섬유수 | 8F /12F /24F (자격화 가능) |
| 커넥터 | MPO/MTP, 남성/여성 |
| 끝면 | APC / UPC |
| 극성 | A형 / B형 / C형 |
| 작동 파장 | 1310 nm, 1550 nm |
| 삽입 손실 | 일반적인 ≤0.35 dB, 최대 ≤0.75 dB |
| 수익 손실 | APC ≥60 dB; UPC ≥50 dB |
| 케이블 재킷 | LSZH / OFNP / PVC |
| 재킷 색상 | 노란색 |
| 케이블 직경 | 3.0 mm (통체) · 2.0 mm (풍선발자) |
| 짝짓기 지속성 | ≥ 500번 |
| 작동 온도 | -20°C ~ +70°C |
| 사용 가능한 양식 | MPO-MPO 트렁크; MPO-LC / SC 팬-아웃 브레이크아웃 |

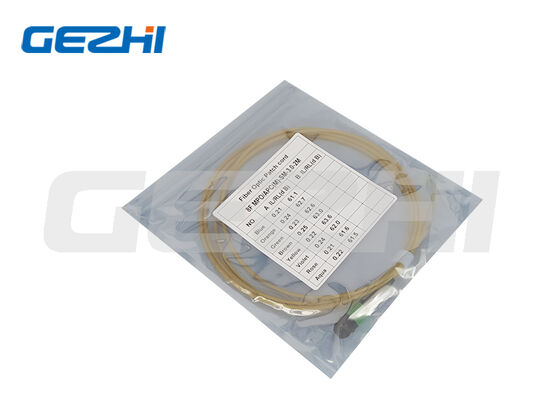

게지 광학은 사용자가 일관된 품질, 훨씬 더 빠른 설치 및 더 간단한 케이블 관리의 장점을 제공하는 사전 종료 된 9/125 OS2 단일 모드 MPO 트렁크 케이블의 공장입니다..MPO 광섬유 트렁크 케이블은 40G QSFP + 트랜시버, 100G QSFP28, 400G OSFP, 400G QSFP 병렬 트랜시버 광 연결에 사용할 수 있습니다.각 MPO OS2 섬유 케이블은 삽입 손실 & 반환 손실의 테스트를 통과했습니다공장 내의 최종 면 검사와 극성 검사, 산업 표준을 준수하고 초과하는 것을 보장합니다.
|

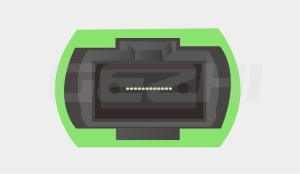

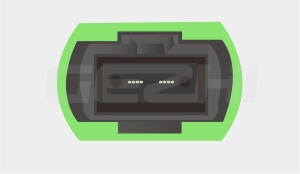

8 섬유
40G/100G QSFP+/QSFP28 직결에 사용됩니다.
|
12-144 섬유
10G/40G/100G 고밀도 구조섬유 케이블링에 사용됩니다.
|
 |
 |
광섬유 케이블을 통해 데이터를 제대로 전송하려면 케이블의 한쪽 끝에서 링크의 전송 신호 (Tx) 가 다른 끝에서 대응하는 수신기 (Rx) 와 일치해야합니다. 그리고 극성의 역할은신호가 이동하는 방향을 정의하는, 이 교류가 유지되도록 하는 것입니다.섬유 양극성은 우리 산업에서 많은 혼란을 일으키는 것 같습니다. 특히 병렬 광학 응용 프로그램에서 사용되는 다자 섬유 MPO 솔루션에 관해서..
MPO 커넥터는 또한 커넥터의 상단 쪽에 키와 옆쪽에 흰색 점을 포함하여 위치 1의 위치를 나타냅니다..

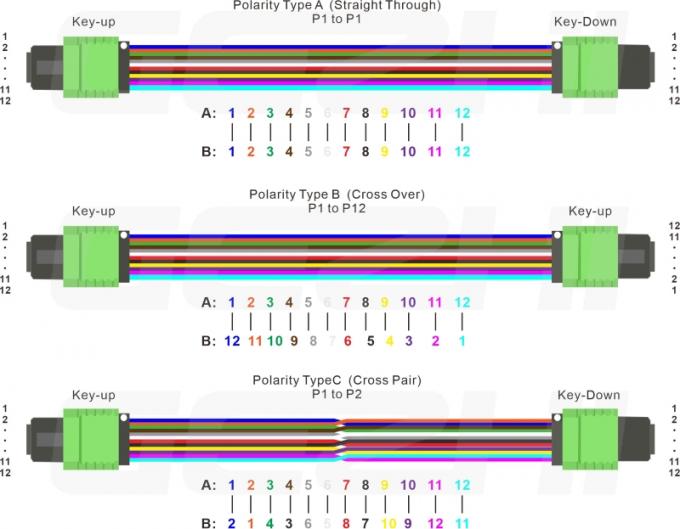

또한 MPO 케이블의 세 가지 다른 종류가 있습니다. A형, B형 및 C형은 아래 그림과 같습니다.
액티브 장비의 MPO 인터페이스는 남성 (핀과 함께) 이며, 트랜시버에 손상을 방지하기 위해 MPO 패치 코드는 여성 (핀 없이) 이어야 한다.
|
남성 (핀과 함께) 남성 커넥터는 어댑터, 카세트 또는 패널 연결을 위해 여성 쪽에 연결됩니다. |
암컷 (핀 없이) 여성 커넥터는 트랜시버 또는 다른 남성 커넥터에 직접 연결될 수 있습니다. |
| 종류 | 모드 | 섬유수 | 극성 | 그라드 | 커넥터 A | 커넥터 B | 반짝이는 | 길이 |
|---|---|---|---|---|---|---|---|---|
| PCMPO | OS2 | 08=8 섬유 12=12 섬유 24=24 섬유 36=3x12 섬유 48=4x12 섬유 96=8x12 섬유 144=12x12 섬유 |
A=형 A B=B형 C=C형 |
S=표준 E=엘리트 |
M=남자 F = 여성 |
M=남자 F = 여성 |
P=UPC A=APC |
01=1M 02=2M 05=5M 10=10M S=특정 |
A: MTP®는 MPO 커넥터의 등록된 향상된 버전입니다. 물리적으로 상호 운용 가능하며 서로 직접 연결할 수 있습니다.
A: 단일 모드 고속 링크의 경우, 신호 반사 문제를 피하기 위해 더 높은 반환 손실 성능을 위해 APC가 권장됩니다.
A: 양극성 유형 A/B/C는 트랜시버와 MPO 카세트와 일치해야합니다. 주문하기 전에 양극성 요구 사항을 확인하십시오. 남성-남성 MPO 커넥터를 절대 연결하지 마십시오.
A: 예, 우리는 대용량 주문 및 샘플 요청에 대해 완전히 사용자 정의 된 길이, 섬유 수, 브레이크 아웃 유형 및 재킷 등급을 지원합니다.
|
|
