| 브랜드 이름: | GEZHI or OEM |
| 모델 번호: | 3개의 포트 광순환 장치 |
| 모크: | 1대 pc |
| 가격: | US$59-US$118 |
| 지불 조건: | T/T, 서부 동맹 |

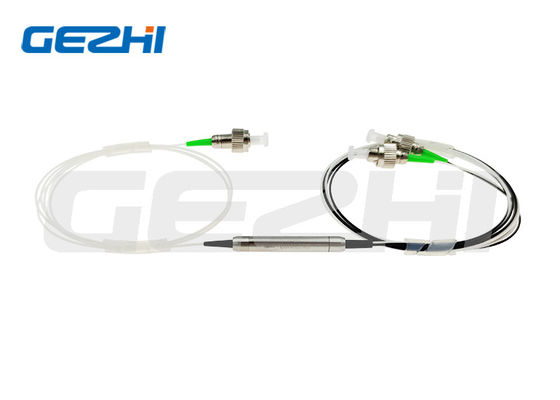

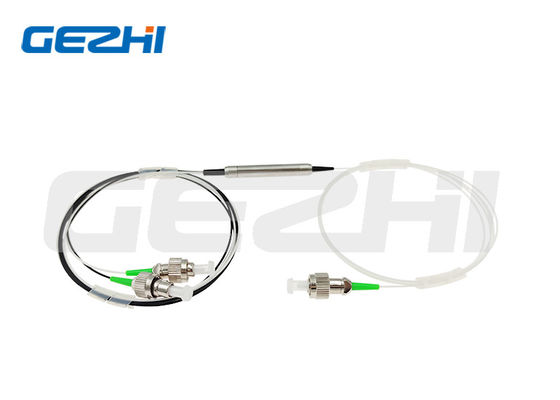

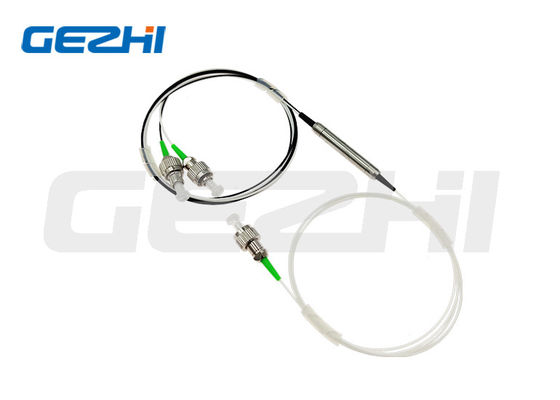

낮은 후면 반사 광학 순환기 3포트 광섬유 모듈 FC 커넥터 포함
제품 설명
Gezhi의 광학 순환기는 광 회로 및 광 통신 시스템에서 양방향 광 신호를 다른 포트로 재지정하는 데 많은 응용 분야가 있습니다.
광학 순환기는 광섬유에서 반대 방향으로 이동하는 광 신호를 분리하는 데 사용될 수 있는 특수 광섬유 구성 요소로, 전자 순환기의 작동과 유사합니다. 광학 순환기는 3포트 장치로, 어떤 포트로 들어가든 다음 포트로 나가는 방식으로 설계되었습니다. 즉, 빛이 1번 포트로 들어가면 2번 포트로 방출되지만, 방출된 빛의 일부가 순환기로 반사되면 1번 포트로 나오지 않고 대신 3번 포트로 나갑니다.
응용 분야
추가/삭제 다중화
광섬유 센서
양방향 신호 전송 시스템
양방향 펌핑
인라인 색수차 보상 장치 커플링
기능
낮은 삽입 손실
낮은 PDL
높은 채널 격리
컴팩트 패키지
높은 신뢰성 및 안정성
비용 효율적
사양
| 매개변수 | P 등급 | |
| 구성 | 포트 1에서 포트 2로 포트 3으로 | |
| 작동 파장 (nm) | 1310±30 또는 1550±30 또는 1585±30 | |
| 격리 (dB) | 일반 | 0.6 |
| 최대 | 0.8 | |
| 일반 격리 (dB) | ≥50 | |
| 최소 격리 (dB) | ≥40 | |
| 크로스 토크 (dB) | ≥50 | |
| 편광 종속 손실 (dB) | <0.15 | |
| 편광 모드 분산 | <0.1 | |
| 반사 손실 (dB) | ≥50 | |
| 전력 처리 (mW) | 500 | |
| 작동 온도 (℃) | -10~+75 | |

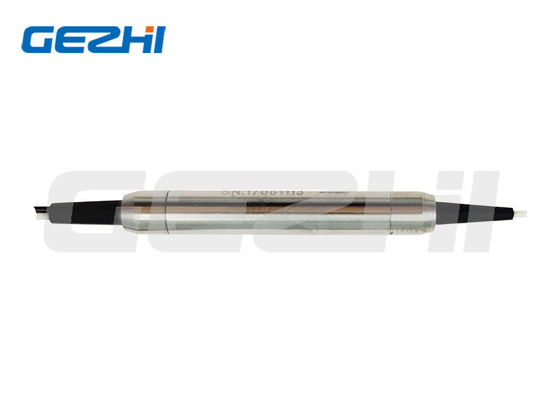

| 패키지 치수 (mm) | Φ5.5xL50 또는 Φ5.5xL63 | |
응용 다이어그램
그림과 같이: 순환기는 광섬유의 양쪽 끝에 위치합니다. 각 순환기는 한 방향으로 신호를 추가하는 동시에 다른 방향의 신호를 제거하는 기능을 합니다. 왼쪽의 예를 참조하십시오.
순환기는 단일 광섬유를 통해 두 방향으로 광 신호를 전송하는 데 사용할 수 있습니다.
|
|
