| 브랜드 이름: | GEZHI or OEM |
| 모델 번호: | 3 항구 고전력 서큘레이터 |
| 모크: | 1대 pc |
| 가격: | US$250-US$680 |
| 지불 조건: | T/T, 서부 동맹 |
낮은 삽입 손실 980-1080nm 고출력 광 서큘레이터 최대 100W EDFA 및 라만 증폭기용

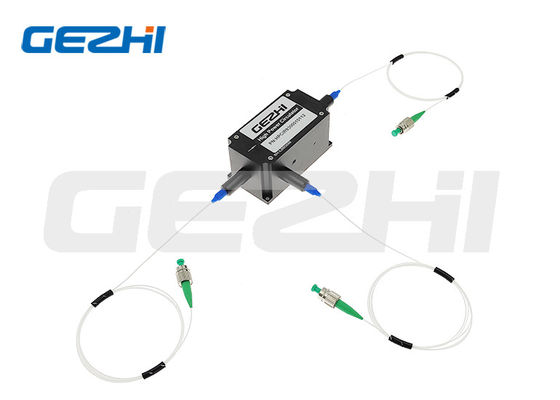

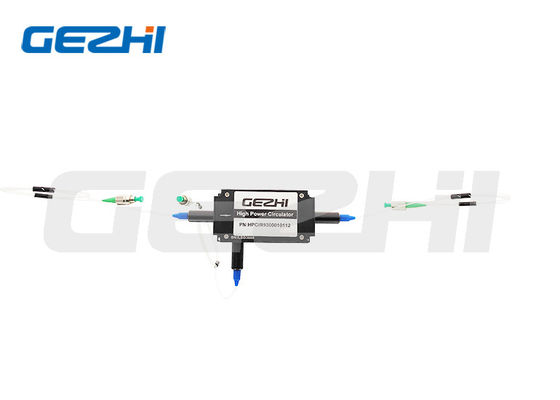

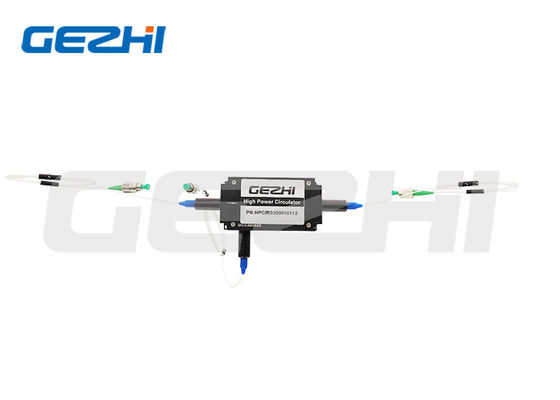

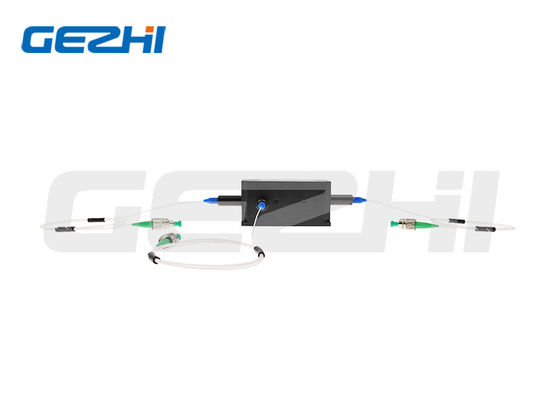

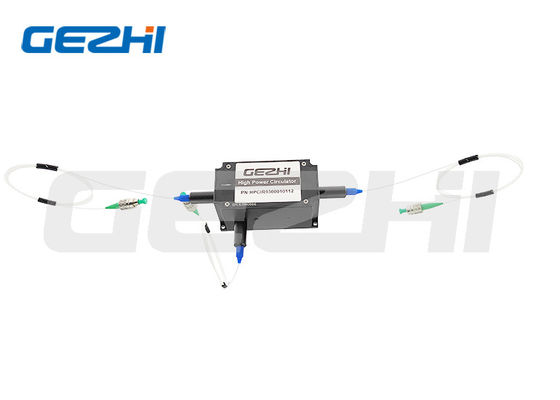

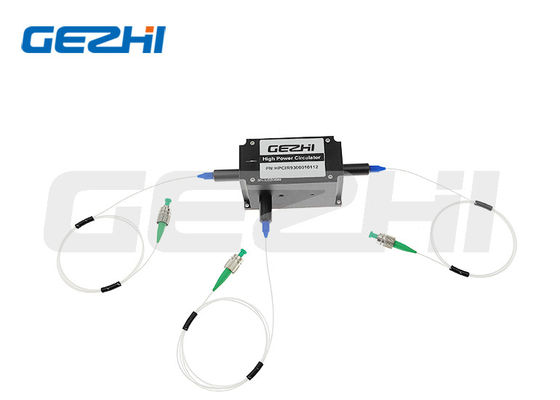

3포트 980-1080nm 고출력 편광 불감 광 서큘레이터는 SM 광섬유로 제작된 광섬유 부품입니다. 빛이 한 방향으로만 전송되도록 허용하면서 반대 방향 전송을 차단하며, 포트 1에서 포트 2로, 포트 2에서 포트 3으로의 광 경로를 가집니다. 최대 100W의 전력 처리가 가능합니다.
| 매개변수 | 단위 | 값 |
|---|---|---|
| 중심 파장 | nm | 1064, 1030, 980 |
| 작동 파장 범위 | nm | ±5 |
| 일반 피크 절연 | dB | 25 |
| 23°C에서의 최소 절연 | dB | 22 |
| 23°C에서의 일반 삽입 손실 | dB | 1.0 |
| 23°C에서의 최대 삽입 손실 | dB | 1.3 |
| 23°C에서의 최소 소광비 (PM 광섬유 타입) | dB | 20 |
| 23°C에서의 최대 편광 의존 손실 (SM 광섬유 타입) | dB | 0.15 |
| 23°C에서의 최소 반사 손실 (입력/출력) | dB | 45 |
| 최소 누화 | dB | 45 |
| 최대 평균 광 출력 (포트 1 및 포트 2 포함) | W | 50, 100 또는 지정 |
| ns 펄스 최대 피크 출력 | kW | 10 또는 지정 |
| 최대 인장 하중 | N | 5 |
| 패키지 치수 | mm | 82x38x35 |
| 작동 온도 | °C | +10~+50 |
| 보관 온도 | °C | 0~+60 |
| 1111 - 파장: | 1064=1064nm, 1030=1030nm, 980=980nm, SSSS=지정 |
| 2 - 포트 타입: | 3=3포트 |
| 3 - 작동 축: | B=양축 작동, F=고속 축 차단, N=비 PM |
| 444 - 광섬유 타입: | 018=PLMA-GDF-10/125-M, 021=PLMA-GDF-20/130, SSS=지정 |
| 5 - 패키지 치수: | 0=82x38x35mm, S=지정 |
| 6 - 피그테일 타입: | 0=베어 광섬유, 1=900μm 루즈 튜브 |
| 7 - 광섬유 길이: | 0.8=0.8m, 1.0=1m, S=지정 |
| 888 - 커넥터 타입: | 0=FC/UPC, 1=FC/APC, 2=SC/UPC, 3=SC/APC, N=없음, S=지정 |
| 99 - 평균 전력: | 50=50W, 100=100W, SS=지정 |
| AA - 피크 전력: | 00=연속파, 01=1kW, 02=2kW, 10=10kW, 20=20kW |
|
|
