| 브랜드 이름: | GEZHI or OEM |
| 모델 번호: | 3 항구 고전력 섬유 서큘레이터 |
| 모크: | 1대 pc |
| 가격: | US$250-US$680 |
| 지불 조건: | T/T, 서부 동맹 |

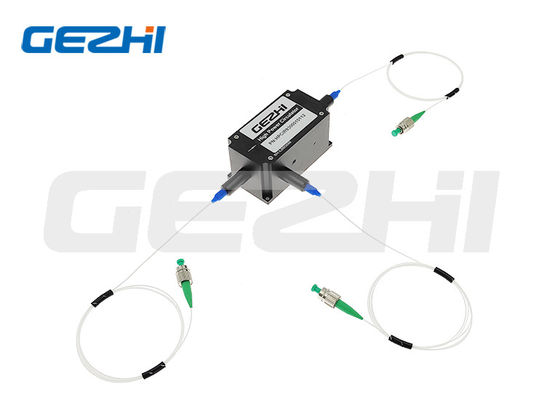

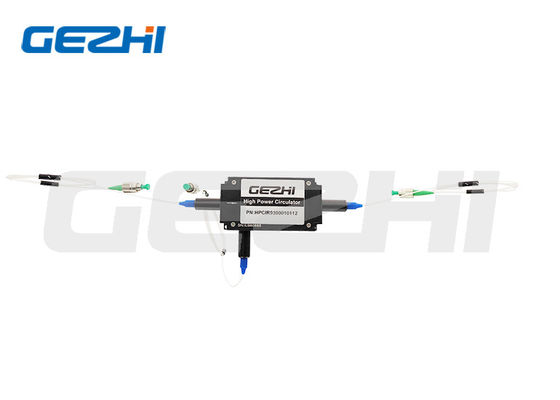

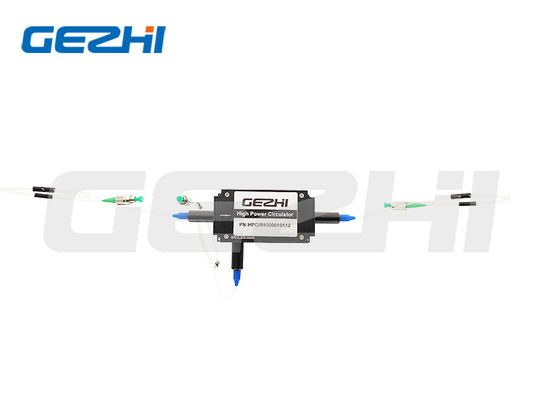

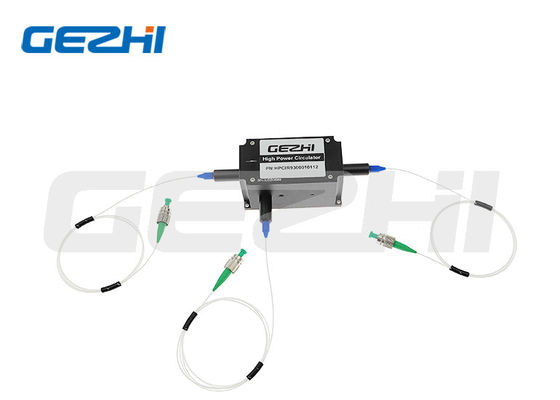

고신뢰성 및 안정성 1310/1480/1550nm 3 포트 고출력 광섬유 서큘레이터 (최대 20W) 광섬유 센서용
1310nm/1480nm/1550nm 3포트 고출력 SM 광 서큘레이터-30W는 컴팩트하고 고성능인 광 파장 편광 독립 부품으로, 포트 1에서 포트 2로 들어오는 신호를 라우팅하고 포트 2에서 포트 3으로 들어오는 신호를 라우팅합니다. 광섬유 서큘레이터는 신호 라우터 역할을 하여 입력 광섬유에서 출력 광섬유로 빛을 전송하고, 해당 출력 광섬유를 따라 돌아오는 빛을 세 번째 포트로 보냅니다. 고출력 광섬유 레이저 및 계측 애플리케이션에 이상적입니다.
| 매개변수 | 단위 | 유형 A | 유형 B |
|---|---|---|---|
| 유형 | - | 유형 A | 유형 B |
| 포트 유형 | - | 3 포트 | |
| 중심 파장 | nm | 1550, 1480, 1310 | |
| 작동 파장 범위 | nm | ±20 | |
| 23℃에서의 일반 삽입 손실 | dB | 0.7 | 0.6 |
| 23℃에서의 최대 삽입 손실 | dB | 0.9 | 0.8 |
| 23℃에서의 일반 피크 절연 | dB | 46 | 30 |
| 23℃에서의 최소 절연 | dB | 40 | 25 |
| 23℃에서의 최소 소멸비 (PM 광섬유 유형) | dB | 20 | |
| 23℃에서의 최대 편광 종속 손실 (SM 광섬유 유형) | dB | 0.15 | |
| 최소 누화 | dB | 50 | |
| 23℃에서의 최소 반사 손실 | dB | 50 | |
| 패키지 치수 (입력 전력 ≤5W) | mm | φ5.5x35 | |
| 패키지 치수 (입력 전력 ≤10W) | mm | 70x12x8 | |
| 패키지 치수 (입력 전력 ≤20W) | mm | / | 38x18.5x11.5 |
| 최대 인장 하중 | N | 5 | |
| 작동 온도 | ℃ | -5~+70 | |
| 보관 온도 | ℃ | -40~+85 | |
|
|
