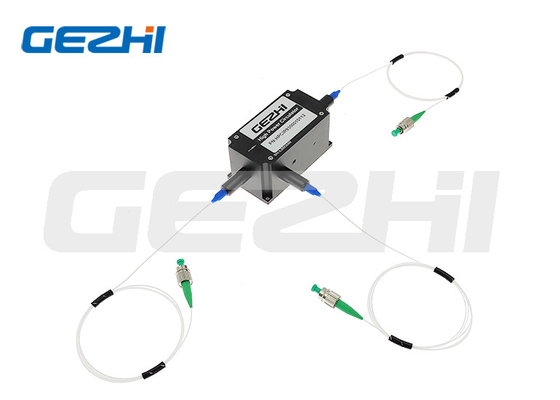

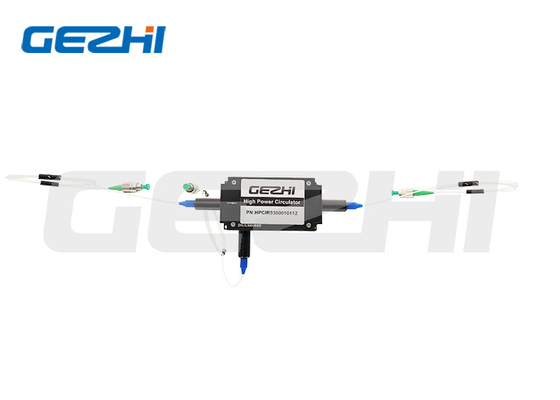

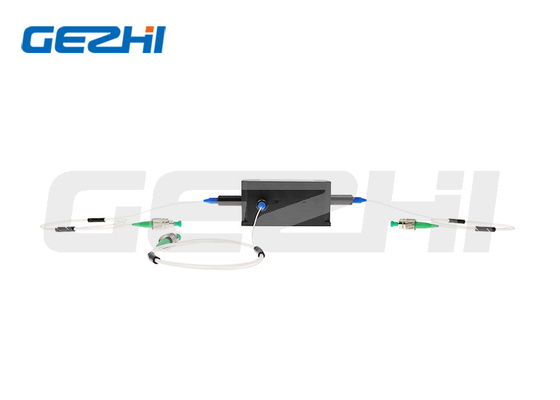

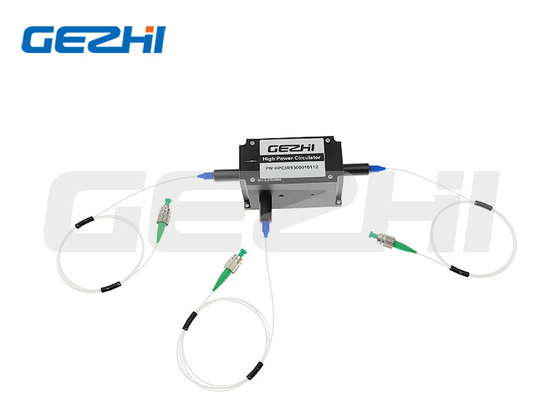

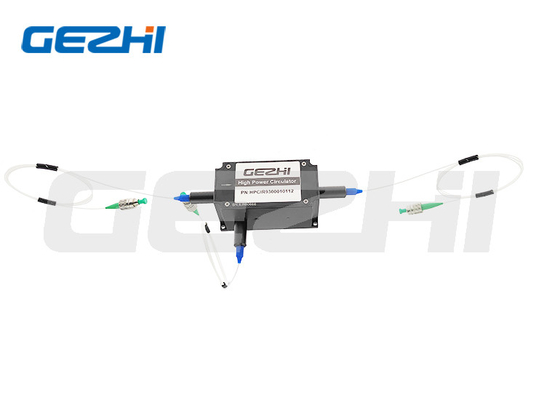

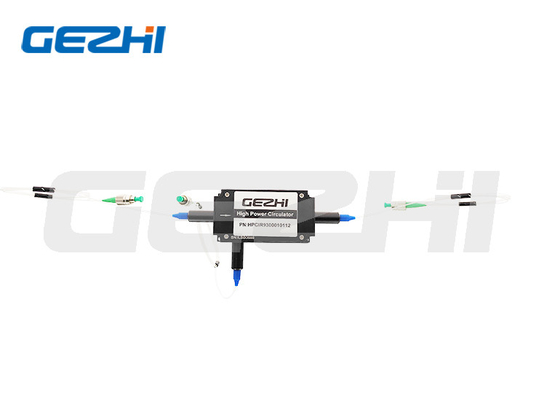

광섬유 장비용 3포트 고출력 광 순환기 1950nm 2000nm 2050nm, 최대 20W

브랜드 이름:	GEZHI or OEM
모델 번호:	1950,2000,2050nm 고전력 광 서큘레이터
모크:	1대 pc
가격:	US$250-US$680
지불 조건:	T/T, 서부 동맹

자세한 정보

제품 설명

자세한 정보

원래 장소:

중국

인증:

CE RoHS,ISO9001

힘:

최고 20W

포장 세부 사항:

용지함

공급 능력:

달 당 5000 PC

강조하다:

고전력 요소 광 서큘레이터

3 공항 광 서큘레이터

섬유 기구를 위한 광 서큘레이터

제품 설명

3 포트 고출력 부품 광학 서큘레이터 1950nm 2000nm 2050nm 광섬유 계측기용

제품 개요

1950nm, 2000nm, 2050nm 파장에서 작동하는 고성능 3포트 광학 서큘레이터로 최대 20W의 전력 처리가 가능합니다. 이 서큘레이터는 포트 1에서 포트 2로 들어오는 신호를 효율적으로 라우팅하고, 포트 2에서 포트 3으로 들어오는 신호를 라우팅하여 신호 라우팅 및 보호 기능을 모두 제공합니다.

주요 응용 분야

광섬유 센서 시스템
광섬유 계측
EDFA 및 라만 증폭기

제품 특징

높은 반사 손실
낮은 삽입 손실
높은 신뢰성 및 안정성
높은 격리도

기술 사양

매개변수	단위	값
포트 유형	-	3 포트
중심 파장	nm	1950, 2000, 2050
작동 파장 범위	nm	±10
23°C에서의 최대 삽입 손실	dB	1.3
23°C에서의 최소 격리도	dB	16
최소 누화	dB	50
23°C에서의 최소 소멸비 (PM 광섬유 유형)	dB	18
23°C에서의 최대 편광 의존 손실 (SM 광섬유 유형)	dB	0.15
최소 반사 손실	dB	50
최대 광 출력	W	1, 2, 5,..., 20 또는 지정
패키지 치수 (입력 전력 ≤5W)	mm	φ5.5x35 (PM 유형만 해당)
패키지 치수 (입력 전력 ≤20W)	mm	50x28x14
최대 인장 하중	N	5
작동 온도	°C	0~+70
보관 온도	°C	-40~+85

커넥터 포함 시, 전력 처리는 1W만 가능하며, IL은 0.3dB 증가, RL은 5dB 감소, ER은 2dB 감소합니다. 커넥터 키는 느린 축에 정렬됩니다.

패키지 치수

주문 정보

HPMCIR-1111-23-444-56-7-888-99AA (PM 광섬유 유형) / HPICIR-1111-23-444-56-7-888-99AA (SM 광섬유 유형) 1111 - 파장: 2050=2050nm, 2000=2000nm, 1950=1950nm, SSSS=지정 2 - 포트 유형: 3=3포트 3 - 작동 축: F=빠른 축 차단, N=비 PM 444 - 광섬유 유형: 001=PM1550, 008=SMF-28, 022=PM-GDF-10/130-2000-M, 0045=PM1950, 090=SM1950, SSS=지정 5 - 패키지 치수: 0=φ5.5x35mm, 1=70x12x8mm, 2=50x28x14mm, S=지정 6 - 피그테일 유형: 0=베어 광섬유, 1=900μm 루즈 튜브 7 - 광섬유 길이: 0.8=0.8m, 1.0=1m, S=지정 888 - 커넥터 유형: 0=FC/UPC, 1=FC/APC, 2=SC/UPC, 3=SC/APC, N=없음, S=지정 99 - 평균 전력: 00=300mW, 01=1W, 05=5W, 10=10W, 20=20W, SS=지정 AA - 피크 전력: 00=연속파, 10=10kW, SS=지정
