| Brand Name: | GEZHI or OEM |
| 모델 번호: | 광 서큘레이터를 유지하는 편광 |
| 모크: | 1대 pc |
| 가격: | 협상 가능 |
| Payment Terms: | 전신환, 웨스턴 유니온 |

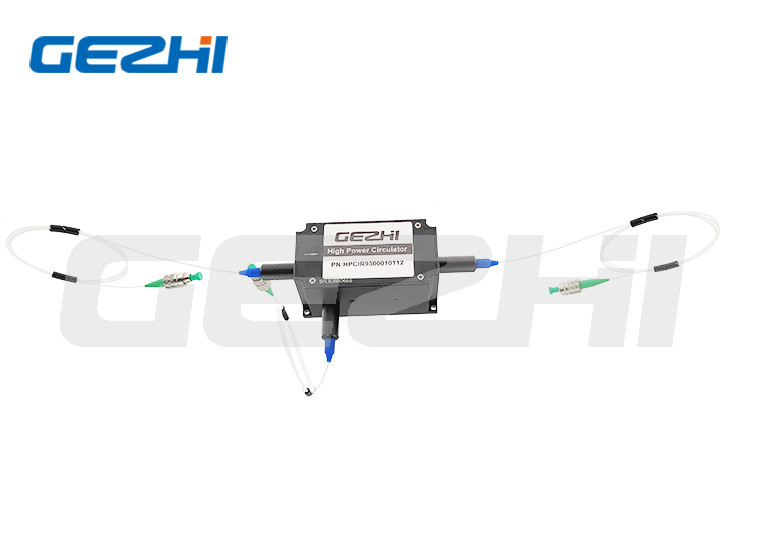

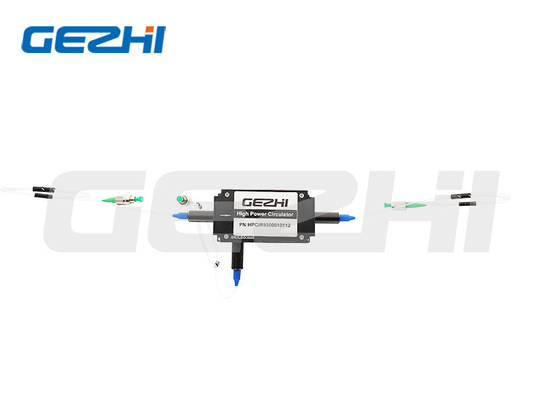

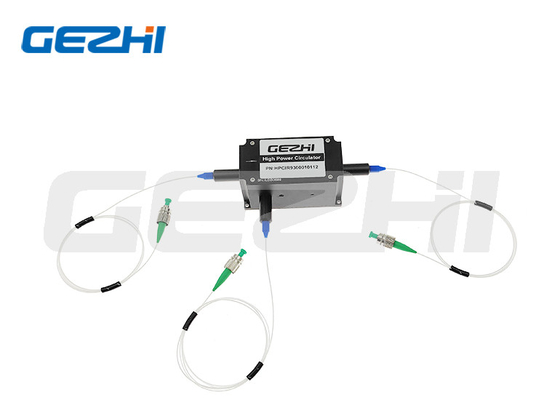

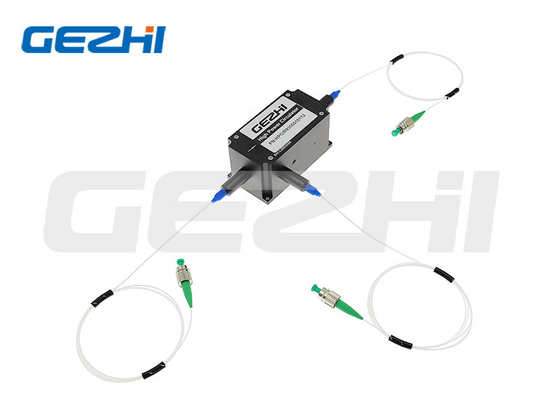

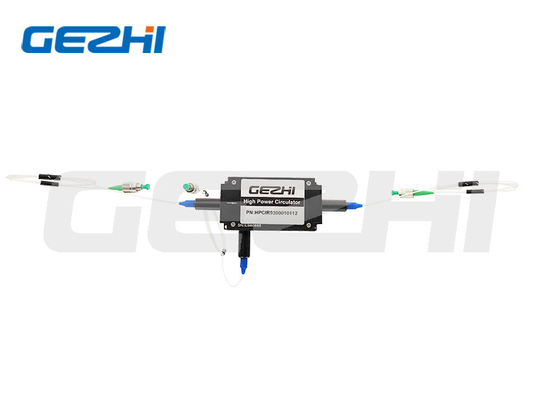

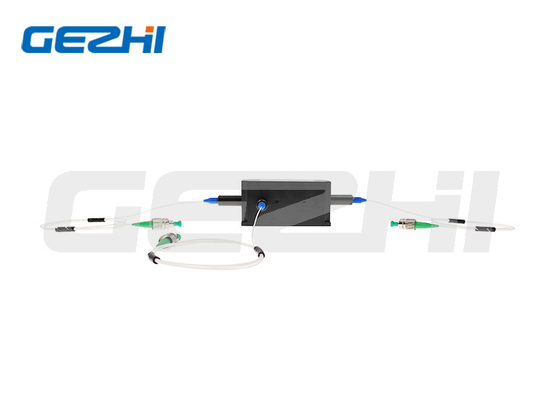

섬유 증폭기를 위한 주문형 사고 방식 분극화 유지 광 서큘레이터 TGG 기반을 둔 애플리케이션
제품 설명
섬유 광 서큘레이터의 키 기능성은 반대 방향에서 광섬유를 따라 이동하는 신호의 분리의 결과가 되는 단지 한 방향에서 저손실로 연속적으로 공항부터 공항까지 빛을 지시하고 있습니다.
|
특징 *Low 삽입 손실 *High 반사 특성 *High 차단 *High 안정성 & 신뢰성 |
애플리케이션 *Fiber 증폭기 *Testing은 기계를 설치합니다 *Fiber 센서 *Medical 장비 |
상술
| 매개 변수 | 유닛 | 가치 | ||||||
| 작동 파장 | 별거 안 해 | 532 | 633 또는 680 680 | 780, 808, 850 또는 930 | 980 | 1030 | 1053년 또는 1064년 | 1150 |
| 파장 대역폭 | 별거 안 해 | ±5 | ±5 | ±10 | ±10 | ±10 | ±10 | ±5 |
| 삽입 손실 | dB | ≤2.5 | ≤2.5 | ≤1.5 | ≤1.5 | ≤1.5 | ≤1.5 | ≤1.5 |
| 민. 차단 | dB | ≥20 | ≥20 | ≥22 | ≥22 | ≥22 | ≥22 | ≥22 |
| 최대 차단 | dB | ≥25 | ≥25 | ≥26 | ≥25 | ≥25 | ≥25 | ≥25 |
| 소광비 (B형 행동 양식) | dB | ≥18 | ≥18 | ≥18 | ≥18 | ≥18 | ≥18 | ≥18 |
| 소광비 (타입 Ｆ) | dB | ≥20 | ≥20 | ≥20 | ≥20 | ≥20 | ≥20 | ≥20 |
| 섬유형 | / | PM460 | PM630 | PM780 | PM980 | PM980 | PM980 또는 1060년 | |
| 맥스 파워 핸들링 (CW) | Ｗ | 0.02 | 0.05 | 0.5, 5,10 또는 20 | 0.5, 5 또는 20 | 0.5,5,20 | 0.5,5,20 | 0.5,5,20 |
| 혼선 | dB |
≥45 |
||||||
| 반사 특성 | dB |
≥45 |
||||||
| 인장 하중 | 엔 |
≤5 |
||||||
| 작동 온도 | 'Ｃ |
0~+60 |
||||||
| 저장 온도 | 'Ｃ |
-10~+75 |
||||||
| 패키지 치수 | 별거 안 해 |
70x28x26 |
||||||
기록 :
1.연결기로 면, 위에서 말한 상술은 연결기 없이 기기를 위한 것입니다, IL이 0.3dB 더 높은, 반사 특성일 것이고와 함께 있고 5dB와 소광비를 감소시키고 2dB를 감소시킬 것입니다.
2. 만약 펄스 응용이 있다면, 우리에게 펄스 에너지와 피크 전력을 알려주기 위해 확신하세요.
패키지 치수
| ①Port : | 3=3port |
| ②Wavelength : | 532; 633; 680; 780; 808; 850; 930; 980; 1030; 1053; 1064; 1150nm ; S=Specify |
| ③Axis 정렬 : | 일하는 B=Both 주축 ; F=Slow 주축 작업, 고정 축은 차단했습니다 ; N=Non-PM 타입은 이용 가능합니다 |
| ④Power가 취급됩니다 : | 0L=0.5W ; 01=1W ; 02=2W ; 10=10W ; 10=20W ; S=Specify |
| ⑤Fiber 타입 : | PM460 ; PM630 ; PM780 ; PM980 ; PM1060 ; S=Specify |
| ⑥Package 차원 : | T2=70x28x26mm ; S=Specify |
| ⑦Pigtail 타입 : | 00=bare 섬유 ; 09=900um 루즈 튜브 |
| ⑧Fiber 길이 : | 08=0.8m ; 10=1m ; S=Specify |
| ⑨Connector 타입 : | FA=FC/APC ; FP=FC/UPC ; SA=SC/APC ; SP=SC/UPC ; S=Specify |
| 펄스를 위한 ⑩Peak 전원 : | 00=Continuous 물결, 10=10kW, 20=20kW, SS=Specified |
|
|
