| 브랜드 이름: | GEZHI or OEM |
| 모델 번호: | 1 Ｘ 2 섬유 광학 분배기 |
| 모크: | 1PC |
| 가격: | US$59-US$118 |
| 지불 조건: | T/T, 서부 동맹 |

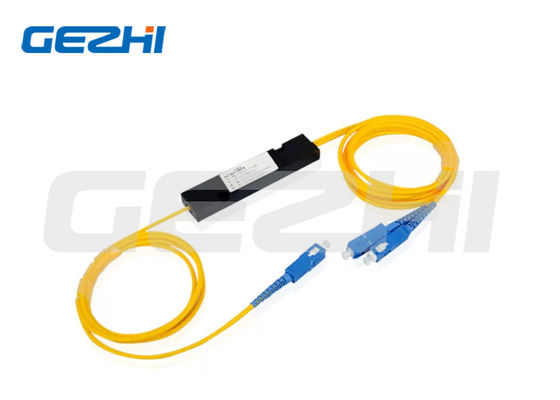

단일 모드 1x2 광섬유 분배기 SC/UPC PLC CATV/FTTX 시스템 응용
광섬유 분배기는 광섬유 링크에서 가장 중요한 수동 장치 중 하나입니다. 웨이브가이드는 리소그래피를 사용하여 실리카 유리 기판에 제작되어 특정 비율의 빛을 라우팅할 수 있습니다. 결과적으로 PLC 분배기는 효율적인 패키지에서 최소한의 손실로 정확하고 균등한 분할을 제공합니다. 이는 많은 입력 및 출력 단자를 가진 광섬유 탠덤 장치로, 특히 수동 광 네트워크(EPON, GPON, BPON, FTTX, FTTH 등)에 적용되어 MDF와 터미널 장비를 연결하고 광 신호를 분기합니다.
| 매개변수 | 1x2 | 1x4 | 1x8 | 1x16 | 1x32 | 1x64 |
|---|---|---|---|---|---|---|
| 작동 파장(nm) | 1260~1650 | |||||
| 광섬유 유형 | SMF-28e 또는 고객 지정 | |||||
| 삽입 손실(dB)(S/P 등급) | 4.0/3.8 | 7.3/7.0 | 10.5/10.2 | 13.7/13.5 | 16.9/16.5 | 21.0/20.5 |
| 손실 균일도(dB) | 0.4 | 0.6 | 0.8 | 1.2 | 1.5 | 2.5 |
| 반사 손실(dB)(S/P 등급) | 50/55 | 50/55 | 50/55 | 50/55 | 50/55 | 50/55 |
| 편광 종속 손실(dB) | 0.2 | 0.2 | 0.3 | 0.3 | 0.3 | 0.4 |
| 직진도(dB) | 55 | 55 | 55 | 55 | 55 | 55 |
| 파장 종속 손실(dB) | 0.3 | 0.3 | 0.3 | 0.5 | 0.5 | 0.5 |
| 온도 안정성(-40~85°C)(dB) | 0.5 | 0.5 | 0.5 | 0.5 | 0.5 | 0.5 |
| 작동 온도(°C) | -40~85 | |||||
| 보관 온도(°C) | -40~85 | |||||
| 포장 치수(mm)(L×W×H) | 40x4x4 | 40x4x4 | 40x4x4 | 40x4x4 | 50x7x4 | 60x12x4 |
| PLC | 포트 | 입력 피그테일 스타일 | 입력 커넥터 | 출력 피그테일 스타일 | 광섬유 길이 | 출력 커넥터 | 패키지 유형 |
|---|---|---|---|---|---|---|---|
| 0102=1x2 0104=1x4 0108=1x8 0116=1x16 0132=1x32 0164=1x64 0204=2x4 0208=2x8 0216=2x16 0232=2x32 0264=2x64 |
0=베어 광섬유 1=900um 루즈 튜브 2=900um 재킷 3=2.0mm 케이블 4=3.0mm 케이블 |
0=없음 1=SC/PC 2=SC/APC 3=FC/PC 4=FC/APC 5=ST 6=LC 7=LC/APC S=특수 |
0=베어 광섬유 1=900um 루즈 튜브 2=900um 재킷 3=2.0mm 케이블 4=3.0mm 케이블 |
0=0.5m 1=1m 2=1.5m 3=2m S=특수 |
0=없음 1=SC/PC 2=SC/APC 3=FC/PC 4=FC/APC 5=ST/PC 6=LC/PC 7=LC/APC S=특수 |
A=4x4x40 B=4x7x50 C=4x12x60 D=4x7x60 E=6x20x80 F=100x80x10 G=120x80x18 H=140x115x18 I=19"1U 랙 S=특수 |
|
|
