| Brand Name: | GEZHI or OEM |
| 모델 번호: | GZ-1xN-plc 분배기 |
| 모크: | 1PC |
| 가격: | 협상 가능 |
| Delivery Time: | 2-7 작업 일수 |
| Payment Terms: | 전신환, 웨스턴 유니온 |
1x8 1x16 PLC 스플리터 개요

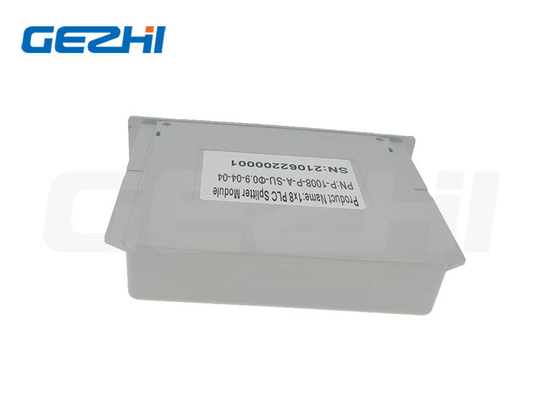

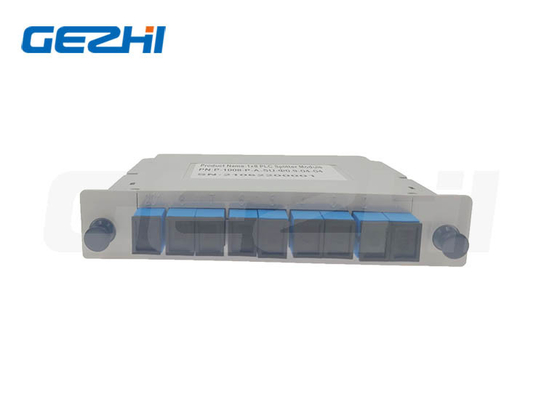

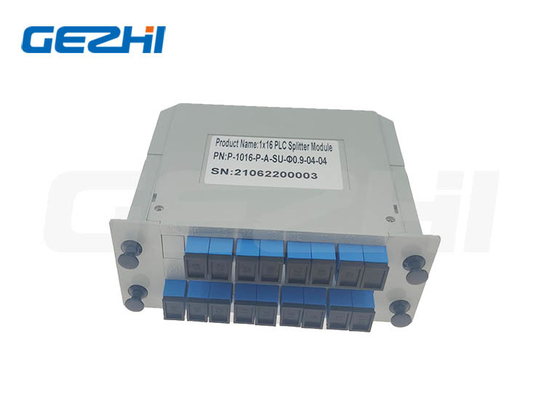

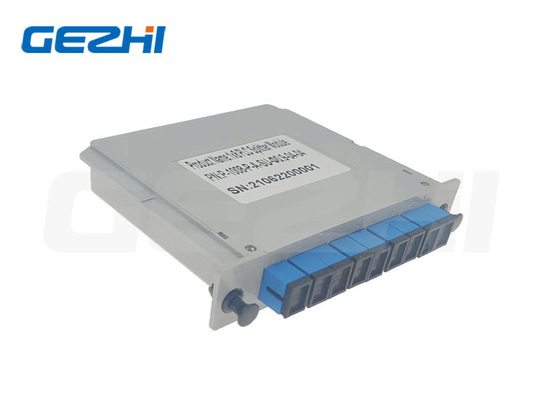

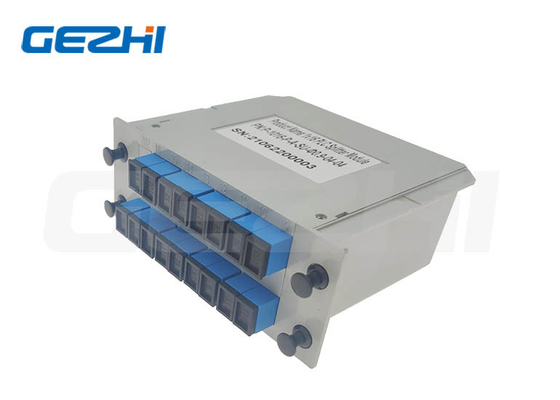

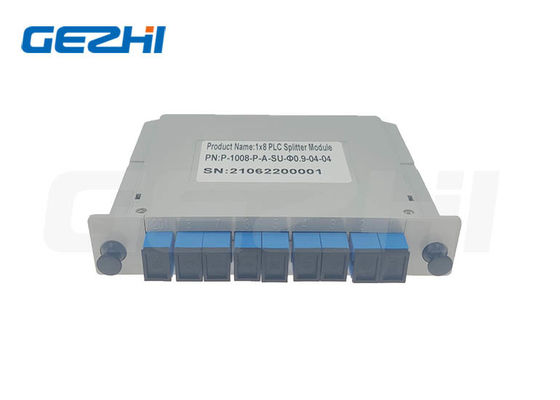

1260-1650nm 1x8 1x16 PLC 분배기 LGX 상자 카세트 카드 삽입 섬유 분배기
1x8 1x16PLC 스플리터카세트 플러그인 유형
표준 LGX 카세트의 Gezhi 1×8 1x16 평면 광파 회로(PLC) 스플리터 실리카 광학 도파관 기술을 사용하여 광학 신호를 정확하고 균일하게 분배하여 손실을 최소화하여 소형 폼 팩터와 높은 신뢰성을 갖춘 저비용 배광 솔루션을 제공합니다. 일반적으로 FTTx(Fiber to the Point) 배포 및 기타 수동 광 네트워크(예: EPON, GPON, BPON)의 여러 전제 위치에 중앙 사무실(CO)에서 광 신호를 배포하는 데 사용됩니다.
1x8 1x16 PLC 스플리터의 기능 및 응용
|
특징 낮은 PDL |
애플리케이션 FTTX 시스템 |
사양1x8 1x16 PLC 스플리터
| 모수 | 1xN PLC 스플리터 사양 | ||||||
| 작동 파장(nm) | 1260년 ~ 1650년 | ||||||
| 유형 | 1x2 | 1x4 | 1x8 | 1x16 | 1x32 | 1x64 | |
| 삽입 손실(dB) | 전형적인 | 3.6 | 6.8 | 10.0 | 13.0 | 16.0 | 19.5 |
| 최대 | 3.8 | 7.1 | 10.3 | 13.5 | 16.5 | 20.5 | |
| 균일성(dB) | 전형적인 | 0.4 | 0.5 | 0.5 | 1.0 | 1.0 | 2.5 |
| 최대 | 0.6 | 0.6 | 0.8 | 1.2 | 1.5 | 2.5 | |
| 최대 PDL(dB) | 전형적인 | 0.1 | 0.1 | 0.1 | 0.2 | 0.2 | 0.2 |
| 최대 | 0.15 | 0.15 | 0.25 | 0.3 | 0.3 | 0.3 | |
|
파장 부서 손실(dB) |
전형적인 | 0.1 | 0.1 | 0.1 | 0.3 | 0.4 | 0.7 |
| 최대 | 0.2 | 0.3 | 0.4 | 0.6 | 0.8 | 1.0 | |
|
온도 부서 손실 |
전형적인 | 0.3 | 0.3 | 0.3 | 0.4 | 0.4 | 0.4 |
| 최대 | 0.5 | 0.5 | 0.5 | 0.5 | 0.5 | 0.5 | |
| 지향성(dB) 최소 | 55 | ||||||
| 반사 손실(dB) 최소 | 55(50) | ||||||
| 작동 온도(°C) | -40~ +85 | ||||||
| 보관 온도(°C) | -40 ~ +85 | ||||||
| 섬유 길이 | 1m 또는 맞춤형 | ||||||
| 섬유 유형 | G657A | ||||||
| 커넥터 유형 | 맞춤형 | ||||||
| PLC 스플리터 베어 파이버(mm) | 4x4x40 | 4x4x40 | 4x4x40 | 4x7x50 | 4x7x50 | 4x12x60 | |
| PLC 스플리터 Blcokless mm) | 4x4x40 | 4x7x60 | 4x7x60 | 4x12x60 | 6x20x80 | 6x40x100 | |
| PLC 스플리터 모듈(mm) | 100x80x10 | 100x80x10 | 100x80x10 | 120x80x18 | 120x80x18 | 141x115x18 | |
| PLC-스플리터-랙 장착 가능(mm) | 19'1U 2U 랙마운트 박스, LGX 박스, ODF 박스 | ||||||
1x8 1x16 PLC 스플리터의 주문 정보
| GP | 트리플 엑스 | 더블 엑스 | 더블 엑스 | 더블 엑스 | 더블 엑스 | 더블 엑스 |
|
포트 구성 |
모듈 유형 | 케이블 유형 | 섬유 길이 | 입력 커넥터 |
산출 커넥터 |
|
|
G=게지 P=PLC
|
102=1x2 104=1x4 108=1x8 116=1x16 132=1x32 164=1x64 204=2x4 208=2x8 216=2x16 232=2x32 264=2x64 |
BF=베어 파이버 BL=블록 없음 MO=모듈 LG=LGX 박스 RM=랙 마운트 CB=카세트 박스 XX=맞춤형
|
00=없음 09=900um 느슨한 튜브 20=2.0mm 30=3.0mm |
05=0.5m 10=1.0m 15=1.5m 30=3.0m 40=4.0m 50=5.0m ...... |
0=없음 1=LC/UPC 2=LC/APC 3=SC/UPC 4=SC/APC 5=FC/UPC 6=FC/APC 7=LC/APC X=맞춤형 |
0=없음 1=LC/UPC 2=LC/APC 3=SC/UPC 4=SC/APC 5=FC/UPC 6=FC/APC 7=LC/APC X=맞춤형 |
자주하는 질문
질문 1:샘플 주문을 할 수 있습니까?1x8 1x16 PLC 스플리터의 MOQ는 무엇입니까?
|
|
