| Brand Name: | GEZHI or OEM |
| 모델 번호: | GZ-1x16-plc 분배기 |
| 모크: | 1대 pc |
| 가격: | 협상 가능 |
| Delivery Time: | 2-7 작업 일수 |
| Payment Terms: | 전신환, 웨스턴 유니온 |
1x16 PLC 분배기 모듈에 대한 개관

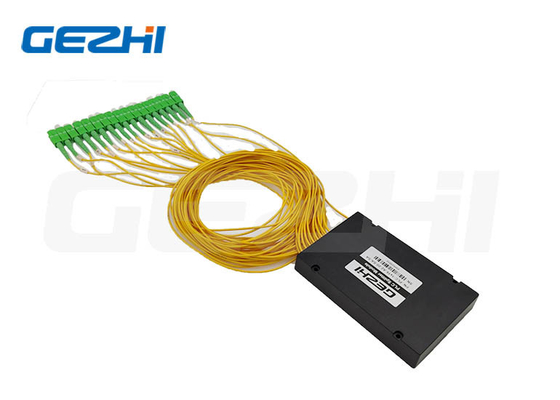

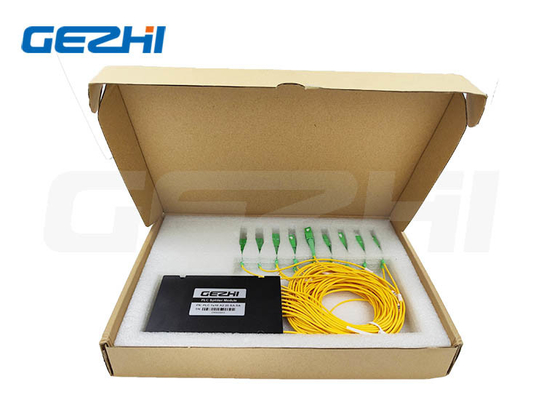

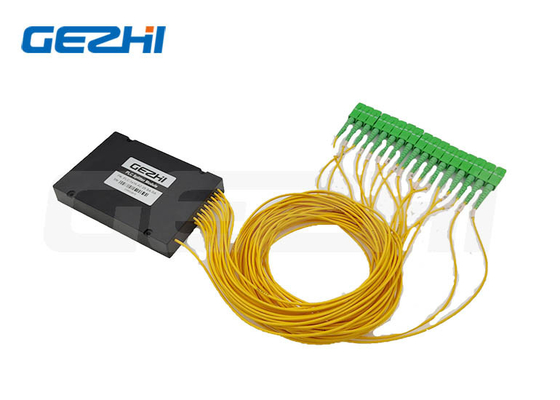

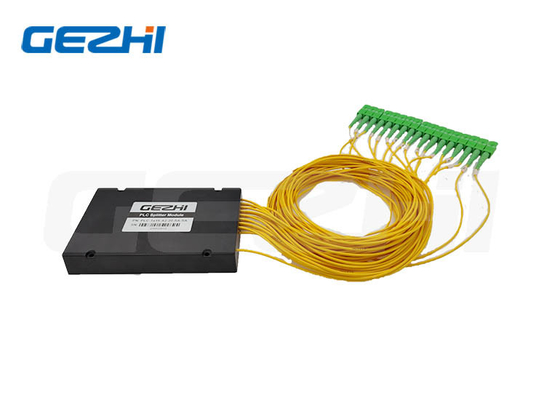

FTTX 1X16 PLC 분배기 모듈 ABS 카세트형 섬유 분배기
1x16 PLC 분배기
평면 도파로 (PLC) 분배기가 민니어처패키지에서 믿을 만한 정확성 일직선으로 배열된 파이버 땋아 늘인 머리와 유일한 실리카 글래스 도파관 과정을 기반으로 개발됩니다, 그것은 저렴하 배광 해결책에 소형 인수와 높은 신뢰도를 제공합니다.
1x16 ABS 박스오피스 모듈 타입 PlC 분배기는 1650nm과 -40' Ｃ부터 +80' Ｃ까지 온도에서 일하는 것에 넓은 파장 범위 from1260nm 위에서 저삽입 손실, 낮은 PDL, 고수익 손실과 우수한 균일성의 관점에서 고성능을 가지고 있습니다.
특징과 1x16 PLC 분배기 모듈의 앱
|
특징 *Compact 디자인 *Customized 패키징과 구성 |
애플리케이션 *FTTx 시스템 *Analog/Digital 수동형 광 가입자망
|
1x16 PLC 분배기 모듈의 상술
| 매개 변수 | 1xN PLC 분배기 상술 | ||||||
| 작동 파장 (nm) | 1260 ~ 1650 | ||||||
| 타입 | 1x2 | 1x4 | 1x8 | 1x16 | 1x32 | 1x64 | |
| 삽입 손실 (dB) | 전형적입니다 | 3.6 | 6.8 | 10.0 | 13.0 | 16.0 | 19.5 |
| 맥스 | 3.8 | 7.1 | 10.3 | 13.5 | 16.5 | 20.5 | |
| 균일성 (dB) | 전형적입니다 | 0.4 | 0.5 | 0.5 | 1.0 | 1.0 | 2.5 |
| 맥스 | 0.6 | 0.6 | 0.8 | 1.2 | 1.5 | 2.5 | |
| PDL(dB)최대 | 전형적입니다 | 0.1 | 0.1 | 0.1 | 0.2 | 0.2 | 0.2 |
| 맥스 | 0.15 | 0.15 | 0.25 | 0.3 | 0.3 | 0.3 | |
|
사고 방식 부서 손실(dB) |
전형적입니다 | 0.1 | 0.1 | 0.1 | 0.3 | 0.4 | 0.7 |
| 맥스 | 0.2 | 0.3 | 0.4 | 0.6 | 0.8 | 1.0 | |
|
온도 부서 손실 |
전형적입니다 | 0.3 | 0.3 | 0.3 | 0.4 | 0.4 | 0.4 |
| 맥스 | 0.5 | 0.5 | 0.5 | 0.5 | 0.5 | 0.5 | |
| 방향성 (dB) 민 | 55 | ||||||
| 손실에게 (dB) 민을 돌려주세요 | 55(50) | ||||||
| 작동 온도 ('Ｃ) | -40~ +85 | ||||||
| 저장 온도 ('Ｃ) | -40 ~ +85 | ||||||
| 화이버 길이 | 1m 또는 주문 제작됩니다 | ||||||
| 섬유형 | G657A | ||||||
| 접속구의 형태 | 주문 제작됩니다 | ||||||
| PLC 분배기 극소량의 섬유 (밀리미터) | 4x4x40 | 4x4x40 | 4x4x40 | 4x7x50 | 4x7x50 | 4x12x60 | |
| PLC 분배기 블록 없는 (밀리미터) | 4x4x40 | 4x7x60 | 4x7x60 | 4x12x60 | 6x20x80 | 6x40x100 | |
| PLC 분배기 모듈 (밀리미터) | 100x80x10 | 100x80x10 | 100x80x10 | 120x80x18 | 120x80x18 | 141x115x18 | |
| PLC 분배기 랙 탑재 가능 (밀리미터) | 19'1U 2U 랙 장착대 박스, LGX 박스, ODF 박스 | ||||||
1x16 PLC 분배기 모듈의 배열 정보
| GP | XXX | XX | XX | XX | XX | XX |
|
공항 콘피그리션 |
모듈 타입 | 케이블 유형 | 화이버 길이 | 입력 커넥터 |
출력 연결기 |
|
|
G=Gezhi P=PLC
|
102=1x2 104=1x4 108=1x8 116=1x16 132=1x32 164=1x64 204=2x4 208=2x8 216=2x16 232=2x32 264=2x64 |
BF=Bare 섬유 BL=Blockless MO=Module LG=LGX는 권투합니다 RM=Rack은 증가합니다 CB=Cassette는 권투합니다 XX=Customized
|
00=none 09=900um 루즈 튜브 20=2.0mm 30=3.0mm |
05=0.5m 10=1.0m 15=1.5m 30=3.0m 40=4.0m 50=5.0m ...... |
0=none 1=LC/UPC 2=LC/APC 3=SC/UPC 4=SC/APC 5=FC/UPC 6=FC/APC 7=LC/APC X=Customized |
0=none 1=LC/UPC 2=LC/APC 3=SC/UPC 4=SC/APC 5=FC/UPC 6=FC/APC 7=LC/APC X=Customized |
FAQ
Q1 :나는 샘플 순서를 가지고 있을 수 있습니까? 1x16 PLC 분배기 모듈의 당신의 MOQ가 무엇입니까?
|
|
