| Brand Name: | GEZHI or OEM |
| 모델 번호: | GZ-4P-Circulator |
| 모크: | 1pc |
| 가격: | 협상 가능 |
| Delivery Time: | 5-8 work days |
| Payment Terms: | T/T, Western Union |
4포트 광순환기 제품 개요

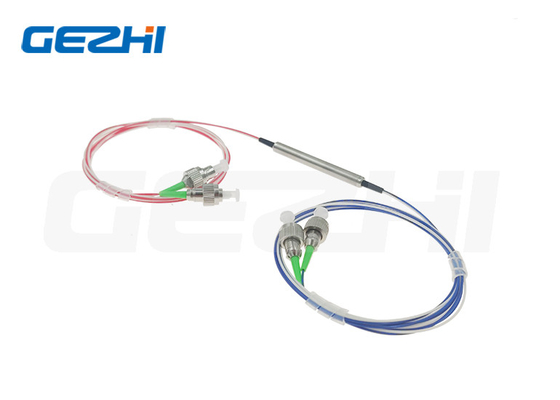

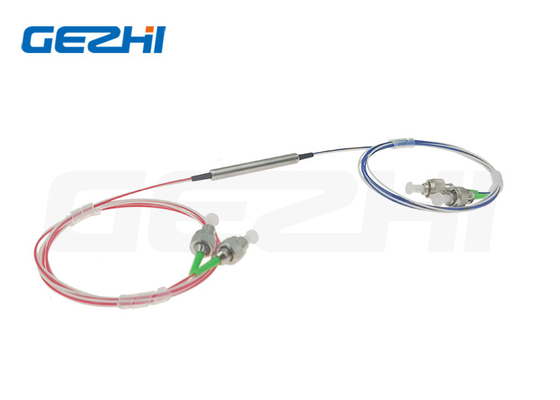

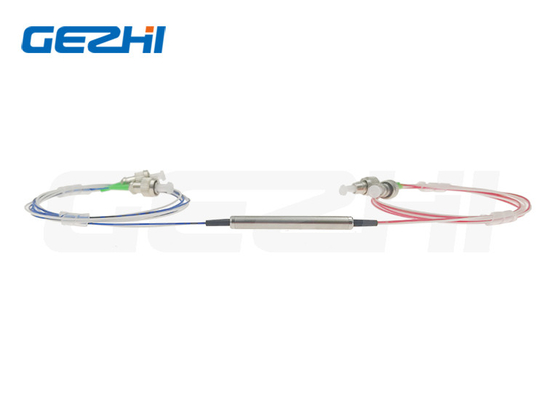

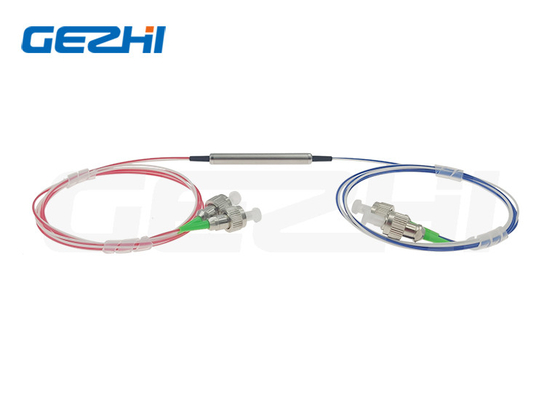

CATV 체계를 위한 섬유 광학적인 4개의 항구 1550nm 순환기
섬유 광학 순환기
4포트 광 서큘레이터는 1개의 입력(포트 1), 1개의 출력(포트 4) 및 2개의 공통 포트(포트 2&3)가 있는 특별한 유형의 서큘레이터입니다.빛은 포트 1을 통해 포트 2로 이동합니다. 포트 2에서 들어오는 모든 빛은 포트 3으로 안내되고 포트 3의 모든 입력은 출력으로 포트 4로 안내됩니다.
3포트 서큘레이터에 비해 4포트 장치에는 양방향 포트가 하나 더 있습니다.따라서 add/drop 모듈, mux/demux 모듈, 다중 포트 양방향 스플리터, WDM 광 라우터 등과 같은 보다 유연하거나 복잡한 광섬유 하위 시스템을 구성하는 데 사용할 수 있습니다.
4포트 광순환기의 특징 및 용도
특징:
4포트 작동
광대역(1310nm 또는 1550nm에서 +/-30nm)
높은 절연
낮은 PDL
에폭시 프리 광학 경로
신청:
WDM 시스템 추가/삭제
양방향 통신 시스템
광학 분산 보상 시스템
사양 4포트 광순환기
| 모수 | P등급 | |
| 작동 파장(nm) | 1310±30 또는 1550±30 또는 1585±30 | |
| 격리(dB) | 전형적인 | 0.6 |
| 최고 | 0.8 | |
| 일반 격리(dB) | ≥50 | |
| 최소 격리(dB) | ≥40 | |
| 누화(dB) | ≥50 | |
| 편광 종속 손실(dB) | <0.15 | |
| 편광 모드 분산 | <0.1 | |
| 반사손실(dB) | ≥50 | |
| 전력 처리(mW) | 500 | |
| 작동 온도(℃) | -10~+75 | |
| 패키지 치수(mm) | Φ5.5xL50 또는 Φ5.5xL63 | |
테스트 환경
|
|
|
|
|
|
