| Brand Name: | GEZHI or OEM |
| 모델 번호: | GZ-1x3-rwm |
| 모크: | 1대 pc |
| 가격: | 협상 가능 |
| Delivery Time: | 5-8 작업 일수 |
| Payment Terms: | 전신환, 웨스턴 유니온 |
1x3 Raman WDM 모듈의 제품 개요

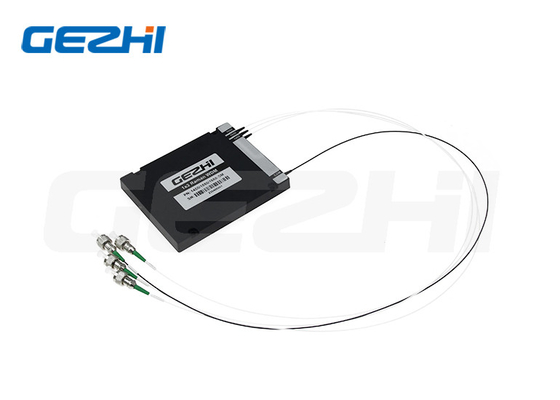

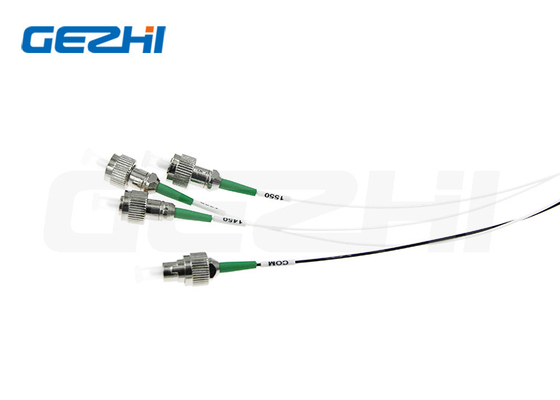

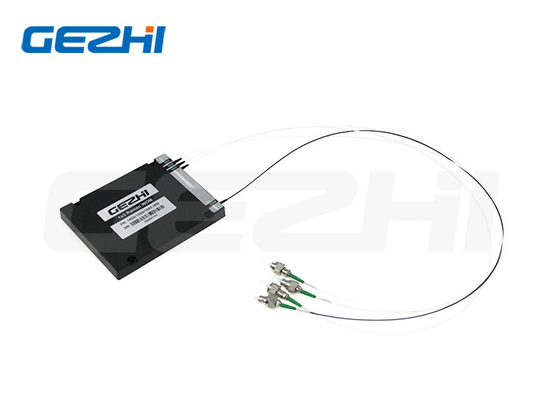

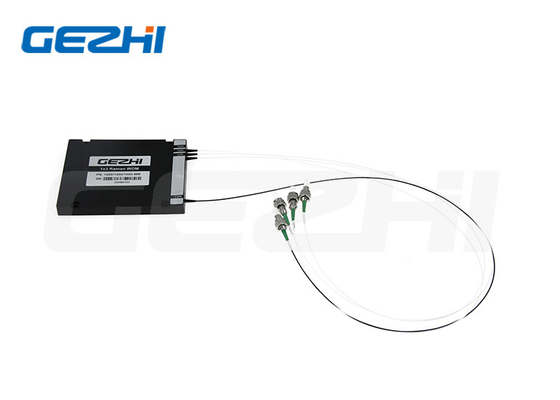

ABS 상자가 있는 1450/1550/1660nm 1x3 라만 WDM 모듈
라만 WDM 모듈
Raman WDM(Raman Wavelength Division Multiplexer) 모듈은 박막 필터 기술을 사용하여 제조되며 1450nm, 1550nm 및 1660nm(또는 1650nm)에서 서로 다른 신호 파장을 분리하고 결합하는 데 사용됩니다.낮은 삽입 손실과 높은 격리 특성을 가진 Raman Filter WDM.Raman DTS 시스템 또는 기타 섬유 테스트 또는 측정 시스템에서 널리 사용됩니다.
의 특징 및 응용1x3 라만 WDM 모듈
특징:
Telcordia GR1221, RoHS 준수
광학 경로 에폭시 프리 및 우수한 열 안정성
낮은 삽입 손실 및 높은 절연
넓고 평평한 통과대역
신청:
FTTX 온라인 테스트
WDM 시스템
엔터프라이즈 네트워크
사양 1x3 라만 WDM 모듈
| 매개변수 | 단위 | 값 | |||
| 작동 파장 | nm | 1450/1550/1660 | |||
| 중심 파장 | nm | 1450년 | 1550년 | 1650년 | |
| 대역폭 | nm | 1260-1500년 | 1535-1565년 | 1600-1670년 | |
| 삽입 손실 | 데시벨 | ≤1.4 | |||
| 절연(인접 채널) | 데시벨 | ≥60 | ≥45 | ≥60 | |
| PDL | 데시벨 | ≤0.2 | |||
| PMD | 추신 | ≤0.2 | |||
| 지향성 | 단일 모드 | 데시벨 | ≥50 | ||
| 다중 모드 | 데시벨 | ≥35 | |||
| 반환 손실 | 단일 모드 | 데시벨 | ≥45 | ||
| 다중 모드 | 데시벨 | ≥35 | |||
| 옵티컬 파워 | 밀리와트 | ≤500 | |||
| 작동 온도 범위 | ℃ | -10 ~ 70 | |||
| 작동 온도 범위 | ℃ | -40 ~ +85 | |||
| 패키지(L x W x H) | mm | 100×80×10 | |||
테스트 환경
|
|
|
| 유형 | 패키지 사양 | 섬유 유형 |
섬유 지름 |
섬유 길이 |
커넥터 |
| RWM = 로마 WDM 모듈 | A1 =ABS 상자 100x80x10mm A2 =ABS 상자 120x80x18mm X=기타 |
S9 =9/125 M5 =50/125 M6 =62.5/125 |
25 =250um 90 =900um 20 =2.0mm 30 =3.0mm X=기타 |
05 =0.5m 10 =1.0m 15 =1.5m X=기타 |
00 =없음 LP = LC/UPC 라 = LC/APC SP =SC/UPC SA = SC/APC FP =FC/UPC FA =FC/APC X=기타 |
|
|
