| Brand Name: | GEZHI or OEM |
| 모델 번호: | 1x128 광 스위치 |
| 모크: | 1대 pc |
| 가격: | 협상 가능 |
| Payment Terms: | 전신환, 웨스턴 유니온 |

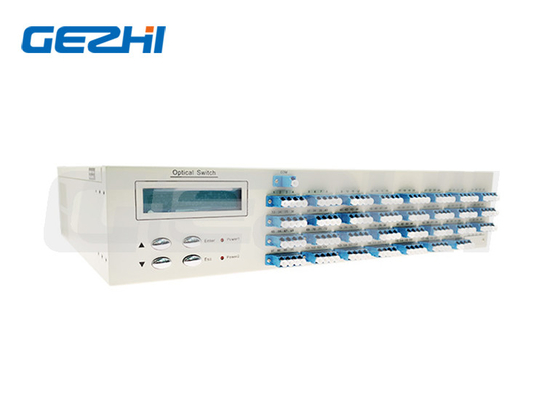

LCD 디스플레이를 가진 섬유 광 스위치 빠른 엇바꾸기 시간 1x128 광 스위치
제품 설명
이 1x128 광 스위치 랙마운트는 하나의 입력 및 128개의 출력 광섬유 포트로 구성되어 광섬유 전송 라인에서 광 전력을 선택적으로 전송, 방향 전환 또는 차단할 수 있습니다.이러한 광학 스위치는 양방향이며 1x128 또는 128x1 방향으로 사용할 수 있습니다.광섬유 스위치는 광섬유 통신 네트워크 및 측정 장비용으로 설계되었습니다.
전면 패널 격벽은 일반적인 FC/APC, FC/UPC, SC/APC, SC/UPC, LC/APC, LC/UPC, ST/APC, ST/UPC, MPO 커넥터 유형 등에 맞출 수 있습니다. 일반적으로 이 2RU 19 ” 랙마운트는 1x24, 1x32, 1x48, 1x64 또는 맞춤형 광 스위치를 설치할 수 있습니다.
애플리케이션
FITL
시스템 유지
광 네트워크 원격 모니터링 케이블 모니터링
자동 측정
특징
자동 스캔의 채널 및 시간 간격 설정 가능
LED 디스플레이 패널.비주얼 디스플레이, 편리한 작동
SerialNet, 높은 신뢰성, 높은 안정성
투명한 전송 신호.높은 안정성과 신뢰성
RS232 제어 및 RJ45 이더넷 원격 관리
기술 색인
| 모수 | 단위 | 1x4 | 1x8 | 1x12 | 1x16 | 1x24 | 1x32 | 1x64 | 1x128 |
| 파장 범위 | nm | 1260~1650년 또는 주문을 받아서 만드는 | |||||||
| 테스트 파장 | nm | 1310/1550 또는 맞춤형 | |||||||
| 삽입 손실(최대) | 데시벨 | ≤1.0 | ≤1.0 | ≤1.5 | ≤1.5 | ≤1.5 | ≤1.5 | ≤1.5 | ≤2.0 |
| 반환 손실 | 데시벨 | SM ≥ 50 | |||||||
| 누화 | 데시벨 | ≤-70 | |||||||
| PDL | 데시벨 | ≤0.05 | |||||||
| WDL | 데시벨 | ≤0.25 | |||||||
| TDL | 데시벨 | ≤0.20 | |||||||
| 반복성 | 데시벨 | ≤0.02 | |||||||
| 전환 시간 | ms | ≤10(인접 채널) | |||||||
| 옵티컬 파워 | 밀리와트 | ≤500 | |||||||
| 섬유 유형 | 음 | 9/125 | |||||||
| 커넥터 | / | FC, SC, LC, ST, SMA 또는 맞춤형 | |||||||
| 모니터 포트 | / |
RJ45 및 RS232 또는 맞춤형 |
|||||||
| 작동 전원 공급 장치(플러그 유형) | V | AC:220V(50/60Hz) 또는 DC:36V~72V | |||||||
| 작동 온도 | ℃ | -10~+60 | |||||||
| 보관 온도 | ℃ | -40~+85 | |||||||
| 랙 마운트 치수 | mm | 1U L483XW230XH44.5(최대 16채널) 커스터마이징이 가능합니다. | |||||||
|
2U L483XW230XH89(최대 36채널) 커스터마이징이 가능합니다. 2U L483XW350XH89(최대 64채널) 커스터마이징이 가능합니다. |
|||||||||
| 3U L483XW350XH133.5(최대 128채널) 커스터마이징이 가능합니다. | |||||||||
| 4U L483XW350XH178(최대 256채널) 커스터마이징이 가능합니다. | |||||||||
주문 정보 OSW-XxX-X-XX-X-XX-XX-XX-XX
| OSW | 방법 | 파장 | 패키지 | 섬유 유형 | 섬유 직경 | 커넥터 |
|
1x4 1x8 1x16 1x32 1x64 1x128 S=특이성 |
에스=에스엠 남=MM |
85=850nm 13=1310nm 15=1550nm 85/13=850/1300 13/15=1310/1550nm S=지정 |
1U=1U 랙마운트 2U=2U 랙마운트 3U=3U 랙마운트 4U=4U 랙마운트 S=지정 |
M5=50/125 M6=62.5/125 S9=9/125 S105/125 S200/240 S272/300 S365/400 S550/600 S=지정 |
AC=단일 85~265V DC=싱글 36~72V AA=듀얼 85~265V DD=듀얼 36~72V AD=AC85~265V+DC36~75V |
00=없음 FP=FC/UPC FA=FC/APC SP=SC/UPC SA=SC/APC LP=LC/UPC 라=LC/APC S=지정 |
설명할 패널

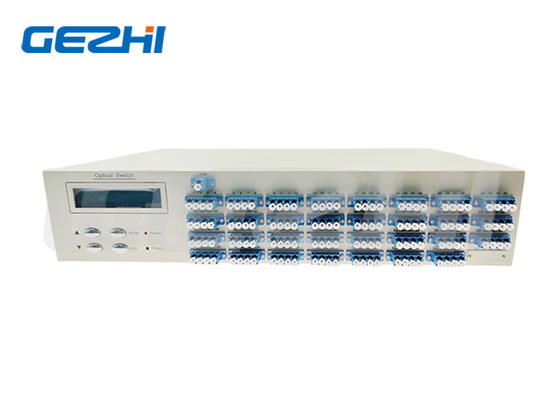

1x128 광섬유 광 스위치 랙마운트 전면 패널
전원: 전원 공급 장치의 마스터 스위치
RJ45: 통신 네트워크 관리 인터페이스;
RS-232: Rs-직렬 인터페이스;RS232 직렬 통신 인터페이스;
LCD: 정보를 직접 표시하는 장치.
▲: 위로 이동하는 키;▼: 아래로 이동하는 키;Enter: 결정할 키;
Esc: 취소 키;
com,1~128:광 인터페이스

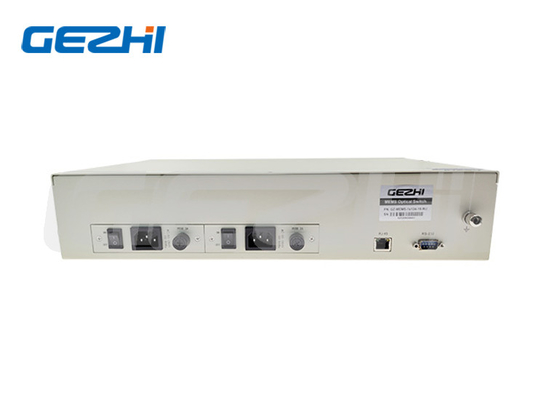

1x128 광섬유 광 스위치 랙마운트 후면 패널
AC:85~265V: 전원 코드 인터페이스;
ON/OFF: 전원 공급 장치의 마스터 스위치;
기본 설정
주소:01
RS-232: 전송 속도: 9600;데이터 비트: 8비트;정지 비트: 1비트;패리티 비트: 없음;
RJ45: IP:192.168.1.100;포트:5000;TCP/IP:TCP 서버 및 UDP
(고정 포트:18888)
통신 프로토콜:
"_": 밑줄
1x128 광섬유 광 스위치 랙마운트 광 경로
모두 대문자로 된 통신 프로토콜;
장치는 매번 명령을 실행합니다.
"<" 시작 명령으로;">" 종료 명령으로
|
|
