| Brand Name: | GEZHI or OEM |
| 모델 번호: | 1×N(N≤8) 광 스위치 |
| 모크: | 1대 pc |
| 가격: | 협상 가능 |
| Payment Terms: | 전신환, 웨스턴 유니온 |
RS232 및 이더넷 인터페이스 랙마운트 1×N(N≤8) 광 스위치
제품 설명
1X8 광 스위치 랙 마운트를 사용하면 하나의 공통 광섬유를 8개의 출력 또는 입력 광섬유에 자동으로 반복 가능하게 연결할 수 있습니다.이 전광 스위치는 양방향이며 1x8 또는 8x1 방향으로 사용할 수 있습니다.랙 장착 광 스위치는 전면 패널에서 수동으로 선택하거나 RS232 포트, 이더넷 포트를 통해 제어할 수 있습니다.이 파이버 광 스위치는 최대 1x128까지 모든 1xN 크기에서 사용할 수 있습니다.
단일 모드 1260~1650nm(1310/1550)를 제외하고 GEZHI Photonics는 또한 460nm, 630nm, 780nm, 850nm, 980nm, 1064nm 또는 맞춤형 광학 스위치를 생산합니다.또한 105/125um, 400um 등의 대구경 광섬유 광스위치를 사용할 수 있습니다.
|
애플리케이션 FITL 자동 측정 광 네트워크 원격 모니터링 케이블 모니터링 및 유지 시스템 |
특징 낮은 삽입 손실 및 빠른 스위칭 SerialNet, 높은 신뢰성, 높은 안정성 LCD 디스플레이 RS232 제어 및 이더넷 원격 관리 |
주문 정보 OSW-XxX-X-XX-X-XX-XX-XX-XX
| OSW | 방법 | 파장 | 패키지 | 섬유 유형 | 섬유 직경 | 커넥터 |
|
1x4 1x8 1x16 1x32 1x64 1x128 S=특이성 |
에스=에스엠 남=MM |
85=850nm 13=1310nm 15=1550nm 85/13=850/1300 13/15=1310/1550nm 460nm 780nm 980nm S=지정 |
1U=1U 랙마운트 2U=2U 랙마운트 3U=3U 랙마운트 4U=4U 랙마운트 S=지정 |
M5=50/125 M6=62.5/125 S9=9/125 S105/125 S200/240 S272/300 S365/400 S550/600 S=지정 |
AC=단일 85~265V DC=싱글 36~72V AA=듀얼 85~265V DD=듀얼 36~72V AD=AC85~265V+DC36~75V |
00=없음 FP=FC/UPC FA=FC/APC SP=SC/UPC SA=SC/APC LP=LC/UPC 라=LC/APC S=지정 |
기술 색인
| 모수 | 단위 | 1x4 | 1x8 | 1x12 | 1x16 | 1x24 | 1x32 | 1x64 | 1x128 |
| 파장 범위 | nm | 1260~1650년 또는 주문을 받아서 만드는 | |||||||
| 테스트 파장 | nm | 1310/1550 또는 맞춤형 | |||||||
| 삽입 손실(최대) | 데시벨 | ≤1.0 | ≤1.0 | ≤1.5 | ≤1.5 | ≤1.5 | ≤1.5 | ≤1.5 | ≤2.0 |
| 반환 손실 | 데시벨 | SM ≥ 50 | |||||||
| 누화 | 데시벨 | ≤-70 | |||||||
| PDL | 데시벨 | ≤0.05 | |||||||
| WDL | 데시벨 | ≤0.25 | |||||||
| TDL | 데시벨 | ≤0.20 | |||||||
| 반복성 | 데시벨 | ≤0.02 | |||||||
| 전환 시간 | ms | ≤10(인접 채널) | |||||||
| 옵티컬 파워 | 밀리와트 | ≤500 | |||||||
| 섬유 유형 | 음 | 9/125 | |||||||
| 커넥터 | / | FC, SC, LC, ST, SMA 또는 맞춤형 | |||||||
| 모니터 포트 | / | RJ45 및 RS232 또는 맞춤형 | |||||||
| 작동 전원 공급 장치(플러그 유형) | V | AC:220V(50/60Hz) 또는 DC:36V~72V | |||||||
| 작동 온도 | ℃ | -10~+60 | |||||||
| 보관 온도 | ℃ | -40~+85 | |||||||
| 랙 마운트 치수 | mm | 1U L483XW230XH44.5(최대 16채널) 커스터마이징이 가능합니다. | |||||||
|
2U L483XW230XH89(최대 36채널) 커스터마이징이 가능합니다. 2U L483XW350XH89(최대 64채널) 커스터마이징이 가능합니다. |
|||||||||
| 3U L483XW350XH133.5(최대 128채널) 커스터마이징이 가능합니다. | |||||||||
| 4U L483XW350XH178(최대 256채널) 커스터마이징이 가능합니다. | |||||||||

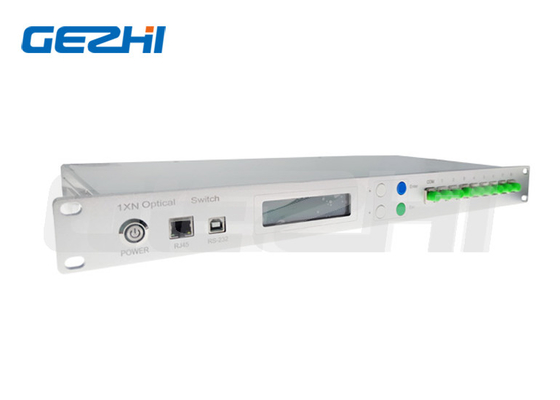

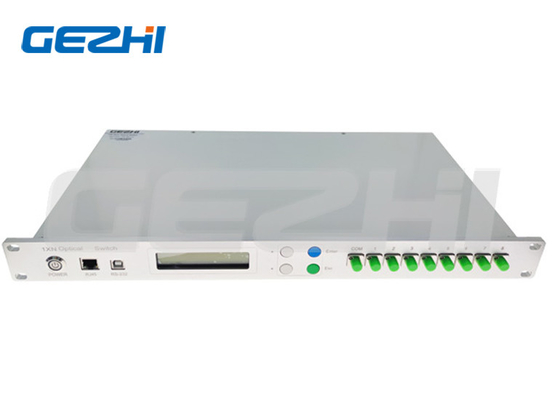

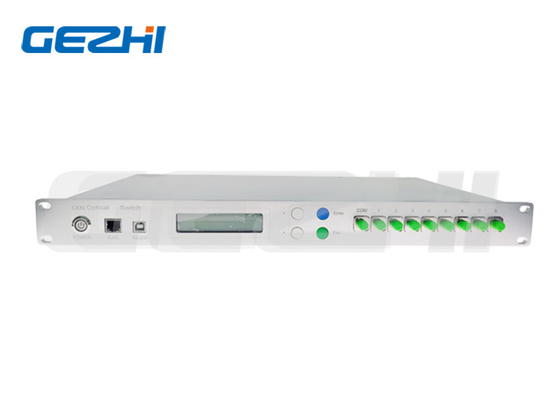

전면 패널

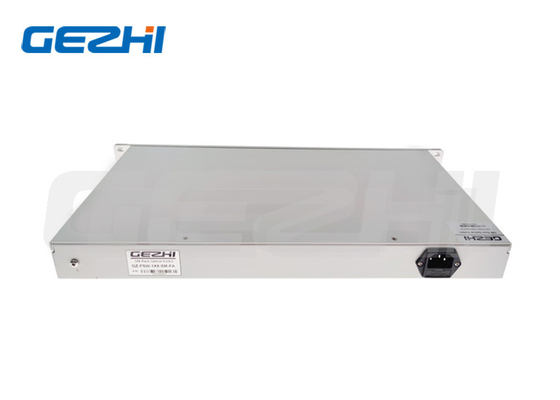

뒤쪽에패널
|
|
